Beskrivelse

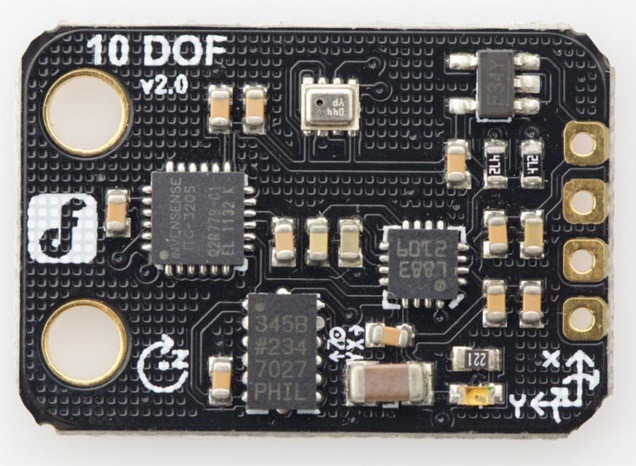

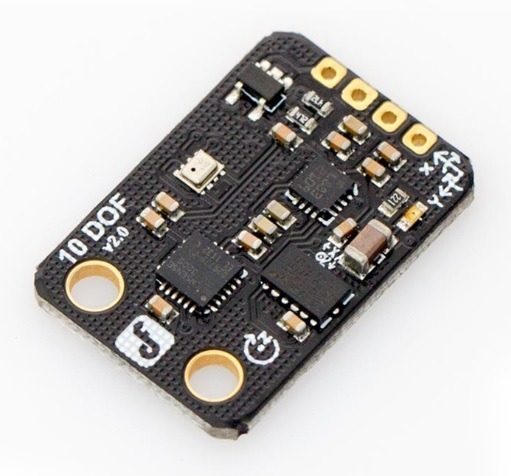

Fermion: 10 DOF IMU Sensor – ADXL345+ITG3205+VCM5883L+BMP280

Introduktion

Inertial måleenheden en elektronisk enhed, der måler og rapporterer om et fartøjs hastighed, orientering og tyngdekræfter ved hjælp af en kombination af accelerometre, gyroskoper og magnetometre. IMU-sensorer bruges nu almindeligvis i menneske-computer-interaktion (HCI), navigations formål og balanceringsteknologi, der bruges i Segway Personal Transporter, som vi alle kender det.

10 DOF (frihedsgrader) Mems IMU-sensoren er en kompakt og billig IMU fra DFRobot. Den integrerer ADXL345 accelerometer, VCM5883L magnetometer, ITG-3205 gyroen og BMP280 barometrisk tryksensor. Den er egnet til de fleste styresystemer på grund af den lille dimension. Monteringshullerne gør det muligt at levere meget nøjagtige og stabile sensordata. Den har en støjsvag LDO-regulator til at levere et bredt strømforbrug. Fungerer med 3~8 volt strømforbrug. 10 DOF-sensoren er helt sikkert direkte kompatibel med dine Arduino-boards.

Versionsopgradering: V2.0 har opgraderet barometersensor-IC’en til BMP280.

Applications:

Aircraft
Balancing robots
Indoor inertial navigation
Altimeter
Human–computer Interaction (HCI)

Specification:

Wide power input range from 3 to 8 volts
Low noise LDO regulator
Low cost IMU

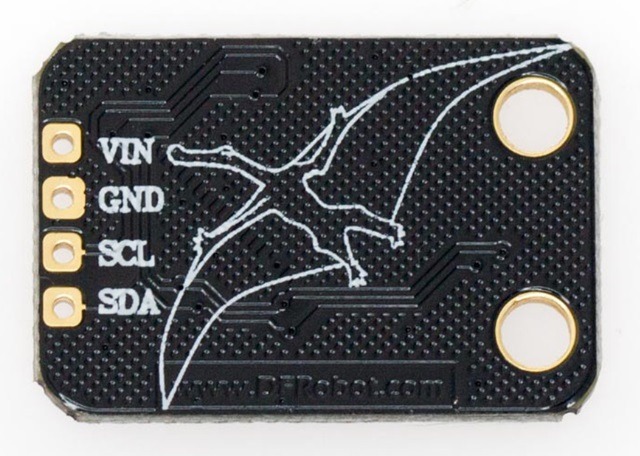

Interface: I2C
M3x2 holes for easily mounted on your mobile platforms,robots,HCI or UAVs
LED power indication
Integrate 10 dof sensors
Adxl345 accelerometer
ITG3200 gyro
VCM5883L Compass
BMP280 pressure sensor
Compact size design and easy-to-use
Compatible with Arduino controllers
Electricity gold PCB

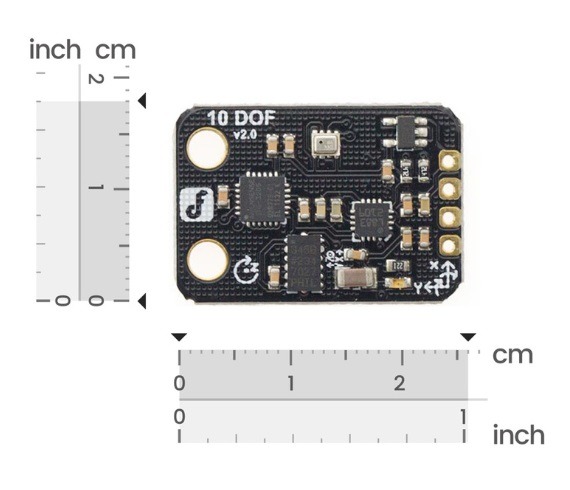

Size: 26x18mm (1.02×0.71″)
