Beskrivelse

Prototype PCB print



Type 1:

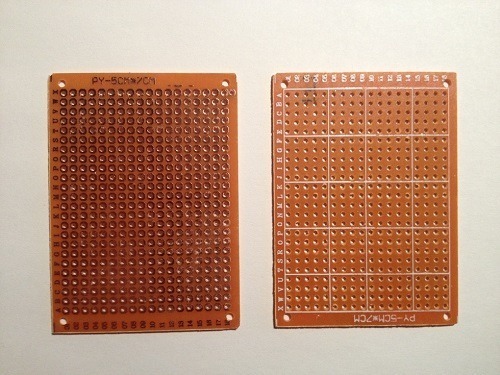

5X7 cm DIY Prototype Paper PCB Universal Experiment Matrix Circuit Board.

Beskrivelse:

1. 100 % splinterny og høj kvalitet.
2. Materiale: Single Side Copper PCB.
3. Til punkt-til-punkt DIY-lodning.
4. Huldiameter: ca. 1 mm.
5. Huldeling: standard 2,54 mm.
6. Størrelse: 5 cm x 7 cm – 1,97 tommer x 2,76 tommer.
7. Mængde: 1 STK
8. Farve: Brun



Type 2:

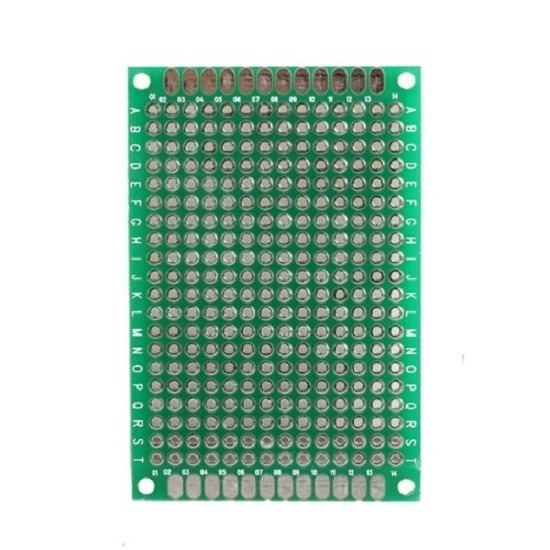

4×6 cm dobbeltsidet prototype PCB Universal Printed Circuit Board

4x6CM dobbeltsidet prototypekort.

Grid: ca. 0,1 tommer (2,54 mm)

Tykkelse: ca. 1,6 mm

Huldiameter: Ca. 1,0 mm

Mål: Ca. 4×6 cm (B*L)

Antal: 1 stk

Materiale:glasfiber

Farve:Som vist på billedet

Alle huller er pletteret igennem

Begge sider er identiske



Type 3:

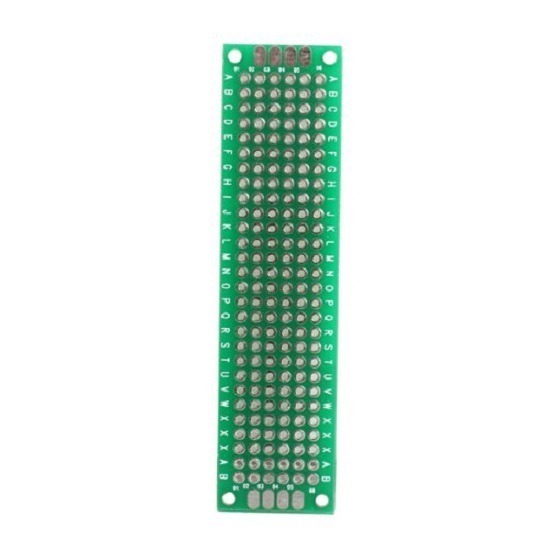

2×8 cm dobbeltsidet prototype PCB Universal Printed Circuit Board

100 % splinterny og høj kvalitet

2x8CM dobbeltsidet prototypekort.

Grid: ca. 0,1 tommer (2,54 mm)

Tykkelse: ca. 1,6 mm

Huldiameter: Ca. 1,0 mm

Mål: Ca. 2×8 cm (B*L)

Antal: 1 stk

Materiale:glasfiber

Farve:Som vist på billedet

Alle huller er pletteret igennem

Begge sider er identiske





Type 4:

5 cm x 7 cm





Type 5:

3 cm x 7 cm



Type 6:

7cm x 9cm



Type 7:

8 cm x 12 cm
