3.5 inch TFT LCD Touch Screen Display Module SPI Interface 480 x 320

(1 kundeanmeldelse)

183,75 kr. Inkl. moms

Kun 16 tilbage på lager

Varenummer (SKU): 14.03.02: 3.5 inch TFT LCD Touch Screen Display Module SPI Kategorier: , , Tags: , , , , , , , ,

Beskrivelse

3,5 tommer TFT LCD Touch Screen Display Modul SPI Interface 480 x 320





Produktparametre:

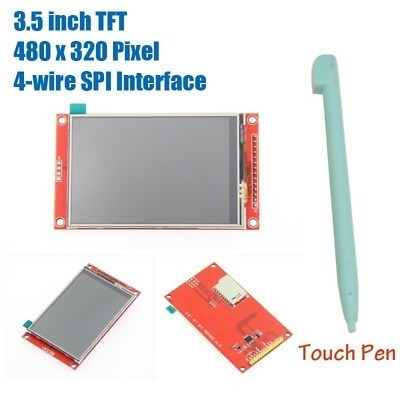

Pakkeliste:1 x TFT-modul;1 x Touch Pen(Tilfældig farve)

Navn Parameter
Skærmfarve RGB 65K farve
Skærmstørrelse 3,5(tommer)
Type TFT
Driver-IC ILI9488
Opløsning 480*320 (Pixel)
Modulgrænseflade 4-leder SPI-grænseflade
Aktivt område (AA-område) 48,96×73,44(mm)
Modul PCB-størrelse 56,34×98(mm)
Driftstemperatur -20℃~60℃
Opbevaringstemperatur -30℃~70℃
VCC-strømspænding 3,3V~5V
Logisk IO-portspænding 3,3V(TTL)
Strømforbrug TBD
Ujævn vægt (pakke indeholdende) Ingen berøring: 45 (g) / Med berøring: 57 (g)

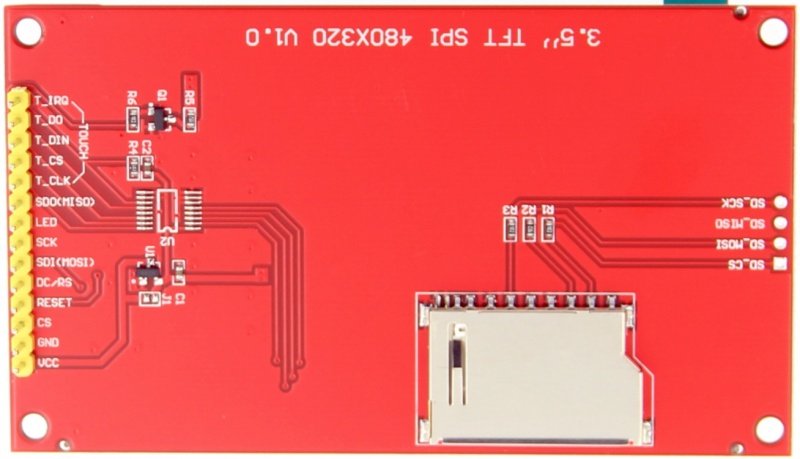

Nummer Næs etiket Beskrivelse
1 VCC 5V/3,3V strømindgang
2 GND Grund
3 CS LCD-chipvalgsignal, lavniveauaktivering
4 NULSTIL LCD-nulstillingssignal, lavniveaunulstilling
5 DC/RS LCD-register / datavalgssignal, højt niveau: register, lavt niveau: data
6 SDI(MOSI) SPI-bus skrive datasignal
7 SCK SPI bus clock signal
8 LED Baggrundslyskontrol, højt niveau belysning, hvis ikke kontrolleret, tilslut 3,3V altid lys
9 SDO(MISO) SPI bus læse datasignal, hvis du ikke har brug for læsefunktionen, kan du ikke tilslutte det
(Følgende er berøringsskærmens signallinjeledninger, hvis du ikke har brug for berøringsfunktion, eller selve modulet ikke har berøringsfunktion, kan du ikke tilslutte dem)
10 T_CLK Touch SPI bus clock signal
11 T_CS Berøringsskærm-chipvalgssignal, lavt niveau aktivering
12 T_DIN Touch SPI bus input
13 T_DO Tryk på SPI-busudgang
14 T_IRQ Berøringsskærmafbrydelsessignal, lavt niveau, når berøring registreres

Yderligere information

Vægt 101 g
