Beskrivelse

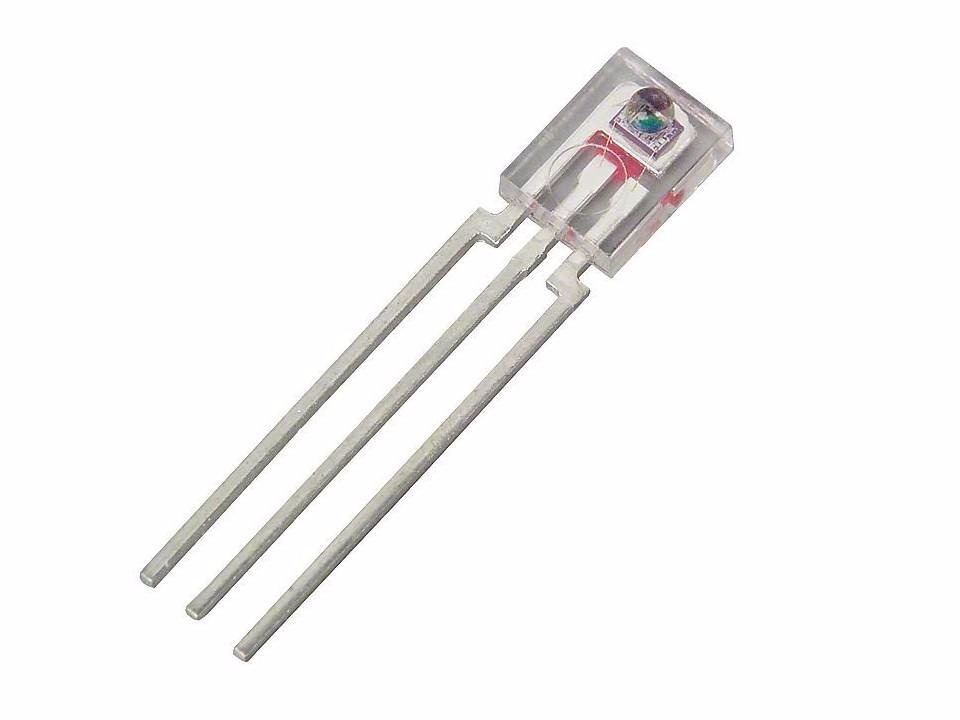

935nm CMOS Opl530 fotosensordetektor





Bølgelængde: 935 nm

Type fotodetektor: Logisk output

Type: Åbn samler

Pakke / æske (hus): 3-SIP, set fra siden

Driftstemperatur: -40 °C ~ 85 °C (TA)





Funktioner:

Valg af fire outputmuligheder i en billig side-look-pakke

Valg af to følsomhedsindstillinger (OPL560 / 561/562/563)

Høj støjimmunitet

Direkte TTL / LSTTL CMOS-grænseflade

Datahastigheder til 250 kBaud for alle undtagen OPL560-serien (200 kBaud)

Lavt strømforbrug





Info:

Alle komponenter i denne serie inkluderer en fotodiode, forstærker, spændingsregulator, Schmitt-trigger og

NPN-udgangstransistor på en enkelt siliciumchip. OPL560-chips inkluderer også en spændingsregulator på chippen. Alle

deapparater i serien har en Photologic®-chip, der er indkapslet i en formstøbt plastik-side-looking pakke med

an integreret linse (forsænket integreret linse til OPL535 og OPL536). Denne emballage giver forbedret optik

kobling, kombineret med mekanisk beskyttelse. Schmitt-triggerens hysteresekarakteristika på hver

de-enhed tilbyder høj immunitet over for støj på input og VCC.

OPL530, OPL531, OPL535 og OPL536 inkluderer en 10 K ¿pull-up modstand (RL) fra output til VCC. Disse

komponenter udviser meget stabil ydeevne over forsyningsspændinger fra 4,5 V til 16 V og en bred vifte af

irradians niveauer. OPL550- og OPL551-enheder har TTL / LSTTL-kompatibel logisk niveauudgang, som kan drive

op til 8 TTL-belastninger uden yderligere kredsløb og mellemhastighedsdatahastigheder til 250 kBaud, med typisk stigning og fald

tider på 25 nanosekunder. OPL560, OPL561, OPL562 og OPL563 enheder har TTL / LSTTL-kompatibel logik

niveauudgang, som kan drive op til 10 TTL-belastninger over forsyningsspændinger fra 4,5 V til 16 V.





Datablad:





Pakket inkluderer:

1 stk. 935nm CMOS Opl530 fotosensordetektor
