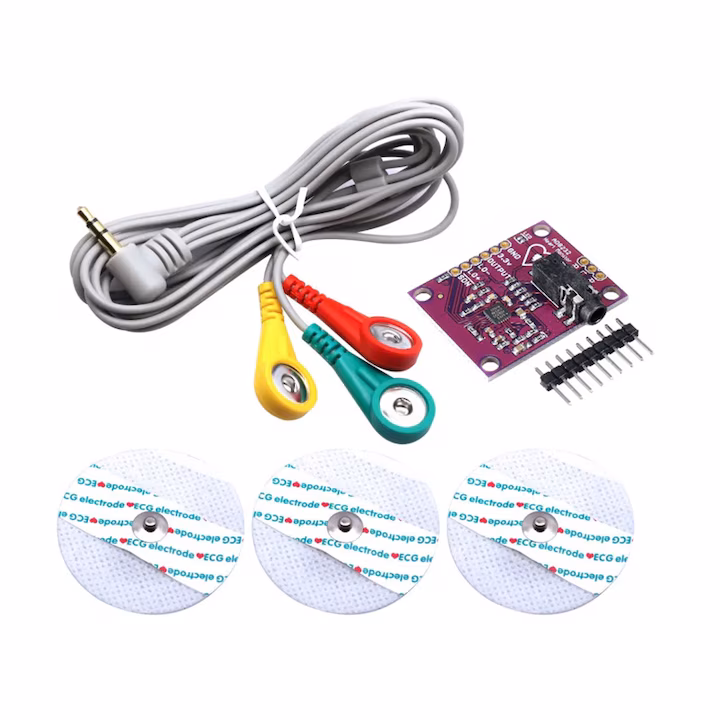

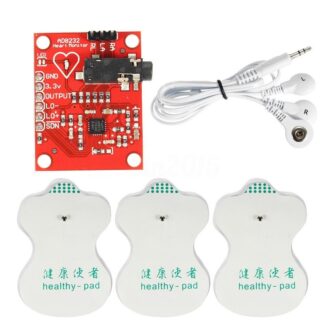

AD8232 Hjerterytme og ECG Kit til Arduino
Produktbeskrivelse

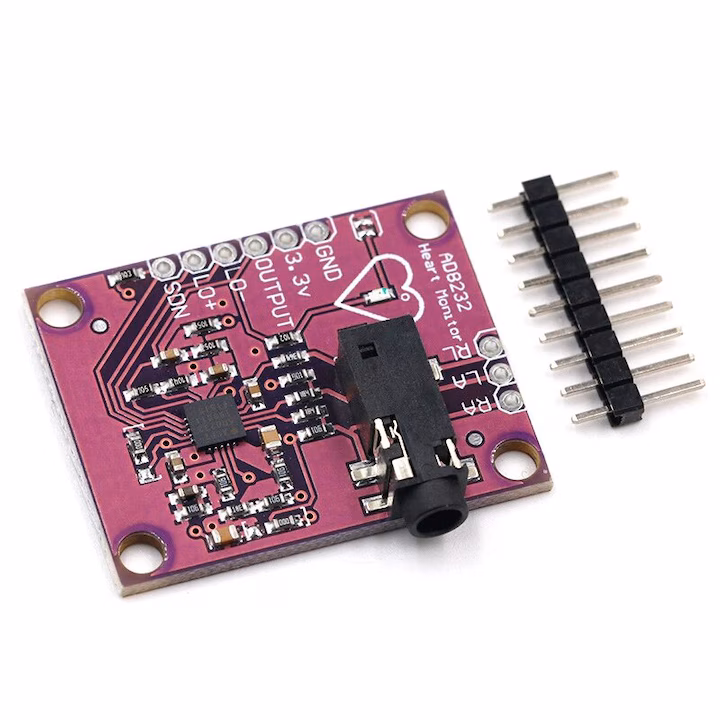

AD8232-modulet er baseret på den integrerede analog front-end AD8232, som er udviklet specifikt til behandling af svage bioelektriske signaler som EKG/ECG. Modulet kan forstærke, filtrere og stabilisere hjertets elektriske signaler, selv under påvirkning af bevægelsesartefakter og elektrisk støj.
Det analoge udgangssignal kan tilsluttes direkte til en ADC-indgang på f.eks. Arduino Uno eller andre 3.3V-kompatible mikrocontrollere.
Tekniske specifikationer
| Parameter | Værdi |
|---|---|
| Driftsspænding | 3.3V DC |
| Udgang | Analog |
| Driftstemperatur | -40°C til +85°C |
| Nominel temperaturområde | 0°C til +70°C |

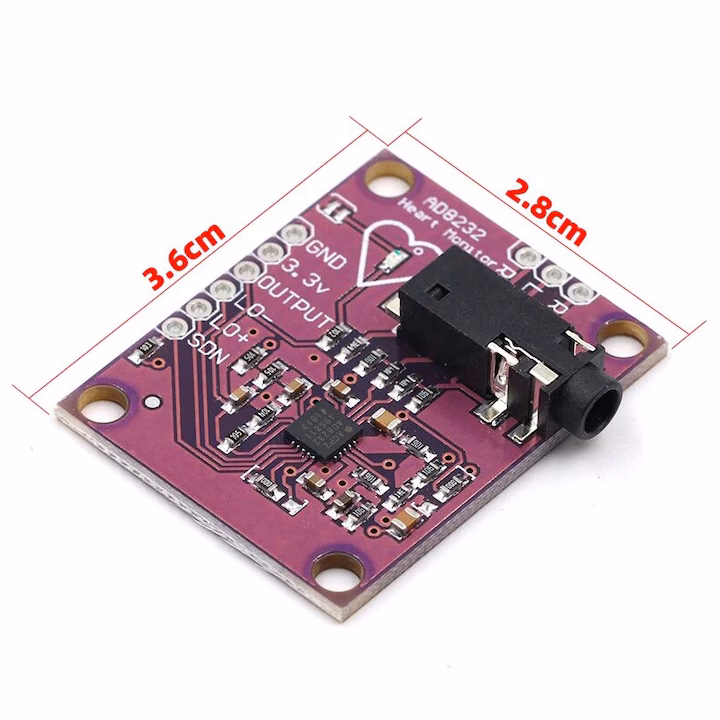

| Modulstørrelse | 35,6 x 27,8 mm |
| Elektrodediameter | 6 cm |

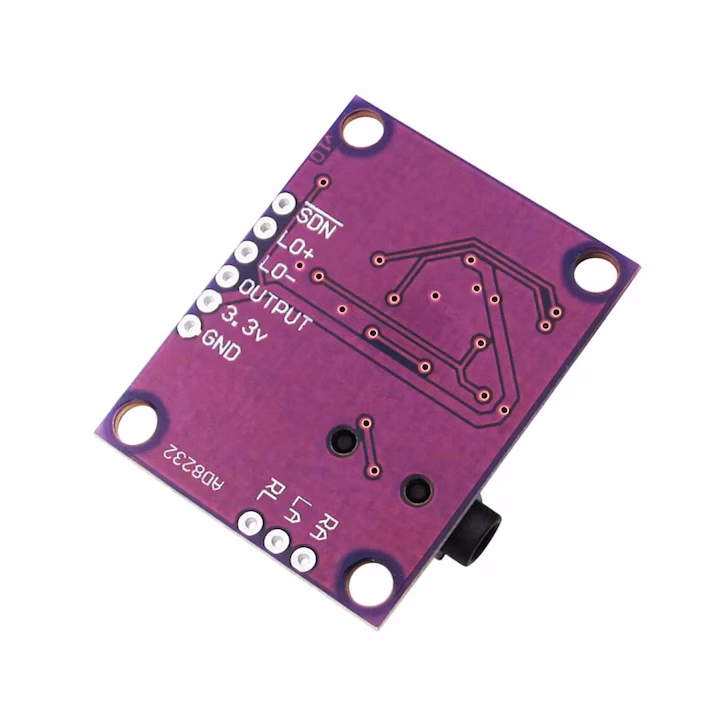

| Pin-udgange | SDN, LO+, LO-, OUTPUT, 3.3V, GND |
| Loddepins | Medfølger (ikke monteret) |
Funktioner og signalbehandling
AD8232 er en komplet analog front-end til bioelektriske målinger og indeholder:
✔ Instrumentations forstærker
Differential indgange (+IN / -IN) til præcis måling mellem elektroder (typisk venstre og højre arm).
✔ Integreret high-pass filter
Fjerner DC-offset og bevægelsesartefakter via HPSENSE og HPDRIVE.
✔ 3-polet low-pass filter
Reducerer højfrekvent støj og sikrer et rent ECG-signal.
✔ RLD (Right Leg Drive) kredsløb
Forbedrer common-mode støjundertrykkelse og signalstabilitet.
✔ Lead-Off Detection (LOD+ / LOD-)
Registrerer afbrudte elektroder.
✔ Hurtig recovery-funktion (FR-pin)
Reducerer lang stabiliseringstid efter elektrode-afbrydelse.
✔ Low-power shutdown (SDN)
Mulighed for strømbesparende drift.

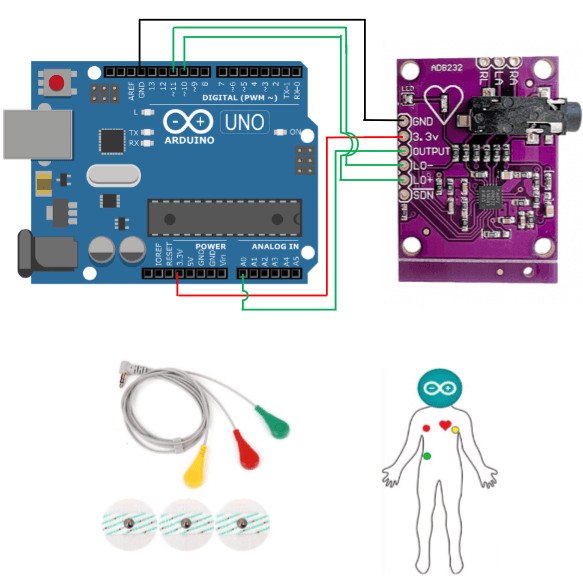

🔌 Forbindelse mellem AD8232 og Arduino
| AD8232 Pin | Arduino Uno |
|---|---|
| 3.3V | 3.3V |
| GND | GND |
| OUTPUT | A0 |
| LO+ | D10 |
| LO- | D11 |
| SDN | Ikke tilsluttet (eller 3.3V for normal drift) |
⚠️ Vigtigt: Modulet skal forsynes med 3.3V – ikke 5V.

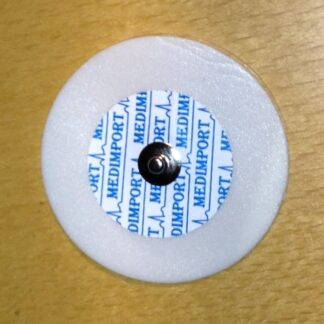

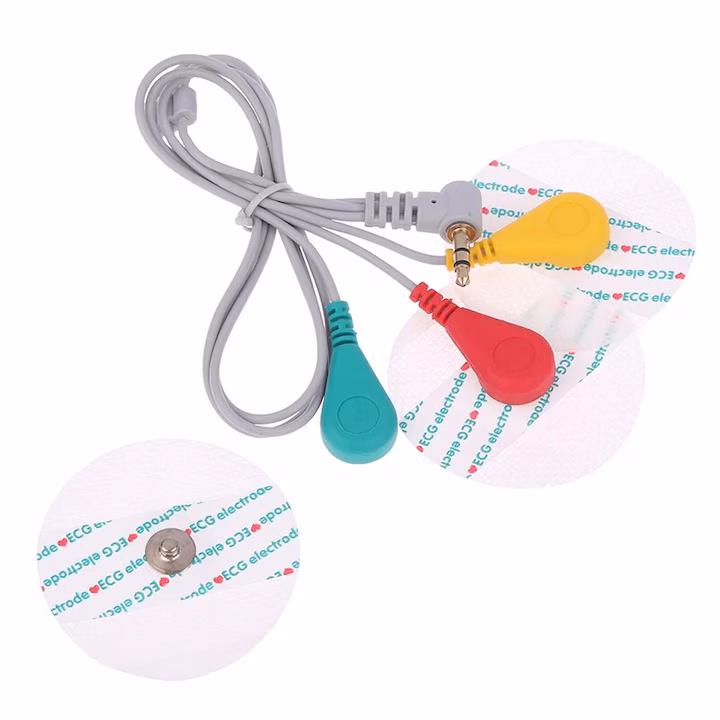

🫀 Placering af elektroder
Standard 3-leder konfiguration:
| Farve | Placering |
|---|---|
| Rød | Højre bryst |
| Gul | Venstre bryst |
| Grøn | Højre side (reference / jord) |
Dette svarer til en klassisk Lead I-måling i EKG.
🧠 Eksempelkode til Arduino
Testet med AD8232
📊 Signalvisning
Du kan visualisere signalet via:
-
Arduino Serial Plotter
-
Processing
-
Python (Matplotlib)
-
MATLAB
Arduino IDE → Tools → Serial Plotter
🎓 Undervisnings vurdering
| Niveau | Anbefaling |
|---|---|
| Folkeskole (udskoling) | Introduktion til bioelektriske signaler |
| Gymnasium / HTX | Analog signalbehandling |
| Erhvervsuddannelse | Sundhedsteknologi |
| Universitet | Biomedical engineering |
⚠️ Sikkerhed og ansvar
Dette modul er:
-
❌ Ikke medicinsk godkendt
-
❌ Ikke egnet til klinisk diagnosticeringardustore
-
✅ Udelukkende til undervisning, udvikling og eksperimentelle formål
