Beskrivelse

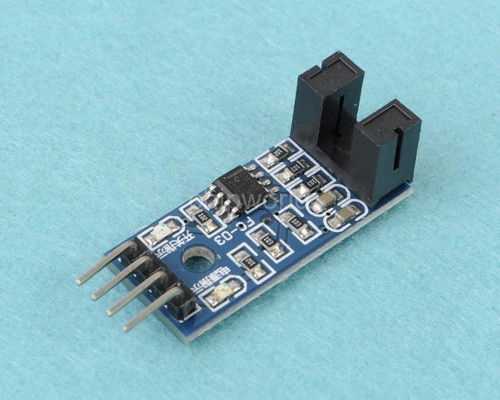

Slot-type optokoblingsmodul



Opsætning og brug af modul, på Dansk





Specifikation:

1, brug importeret rillekoblingssensor

2, rillebredden på 5 mm.

3 outputstatusindikator, lampens output høj, output lav lys.

4, sløret output høj; uhindret output lav.

5, komparatorudgangen, signalet er rent, bølgeformen, køreevnen, mere end 15mA.

6, driftsspænding 3,3V-5V

7, udgangen i formen: Digitale koblingsudgange (0 og 1)

8, et fast bolthul for nem installation

9, små plader PCB Mål: 3,2cm x 1,4cm

10 ved hjælp af en bredspændings-LM393-komparator

Modulér ved hjælp af instruktionerne:

1 modulslot uhindret, modtagerrørledningsmodul DO-output lav, ly, DO-output høj;

2 modul DO forbundet til relæet, sammensat af endestopfunktionerne, kan også tilsluttes det aktive summermodul, der består af alarmen.



Pakket inkluderer:

1 stk Slot-type optokobler modul
