Beskrivelse

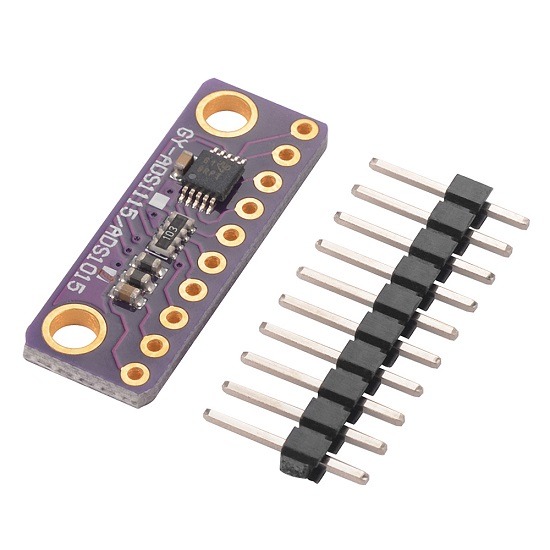

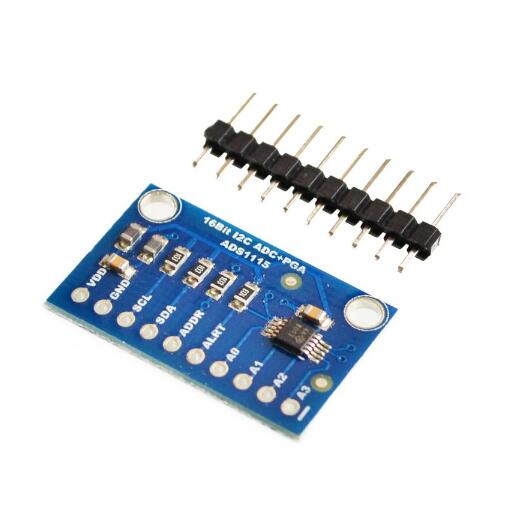

ADS1115 Modul 4 Kanal 16 Bit I2C ADC med Pro Gain forstærker
ADC bithastighed: 16 bit
Grænsefladetype: I2C
Kanaler: 4-kanals AN0 AN1 AN2 AN3 eller 2 differentielle indgange
Indgangsspænding: 2,0-5,5v
Kanalindgangsspænding :0-VDD
Kontinuerlig tilstand: Kun 150μA
Single-Shot-tilstand: Automatisk nedlukning
PROGRAMMERBAR DATAHASTIGHED:8sps-860sps
Inputområde programmeret kontrol, 7 typer inputområder:
-0,256 V ~ + 0,256 V, -0,512 V ~ + 0,512 V, -1,024 V ~ + 1,024 V,
-2,048 V ~ + 2,048 V, -4,096 V ~ + 4,096 V, -6,144 V ~ + 6,144 V
I2C 7-bit adresser mellem 0x48-0x4B

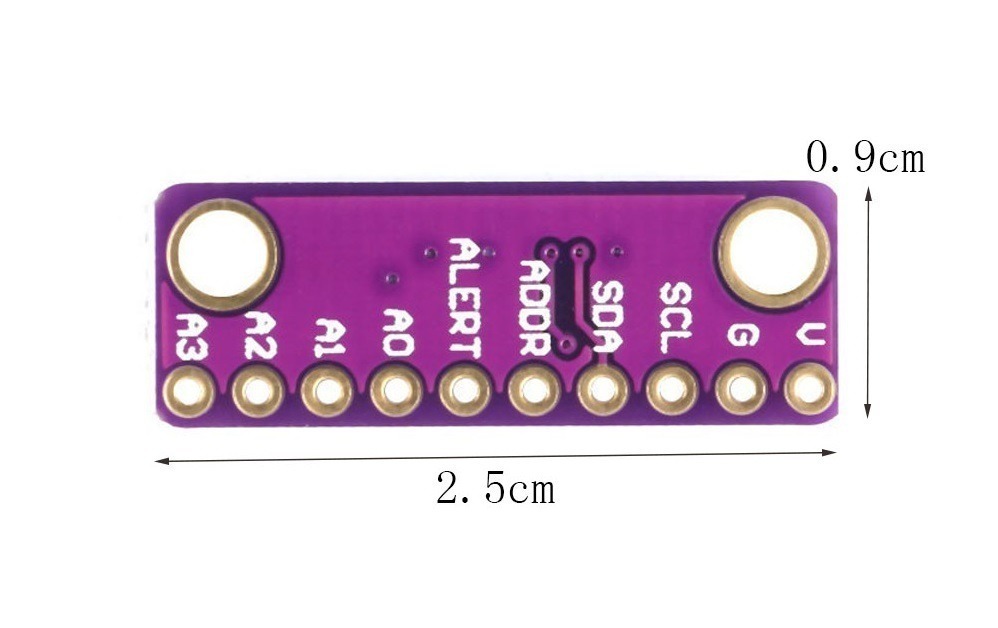

Størrelse:18mm*28mm
Applikationer
Bærbar instrumentering
Forbrugsvarer
Batteriovervågning
Temperaturmåling
Fabriksautomatisering og processtyring
Pakke inkluderet:
1 stk 16 Bit I2C ADS1115 Modul ADC 4 kanals med Pro Gain Amplifier til Arduino RPi
anonymous (verificeret ejer) –
Fint lille ADC board.
Jeg bruger det sammen med Adafruits CricuitPythonmodul på en PRi vha. Adafruits Blinka moduler
David –
Fint produkt virker som beskrevet i databladet for ADS1115. Der findes ok ardurino bilioteker og kode eksempler på nettet.
erik carlsson (verificeret ejer) –
Glimrende produkt, 6 ud af 5 stjerner. Den sidste stjerne går til ArduinoTech fordi jeg havde bedt om en mail når produktet kom på lager. Den fik jeg, bestilte, og modtog så en pakke et par dage efter. Godt gået!
Og så kunne jeg egentlig bare stoppe her, men jeg vil gerne fortælle om de drillerier, jeg som forventet, havde med produktet.
Adafruits ADS1015 library, med default opsætning, virkede første gang.
#1: Er det den rigtige chip jeg har fået ? Printet er fælles for 12 og 16 bit ADC, men markeringen på silketrykket er ikke udfyldt. En måling på et stort RC led (100K + 100uF) og god tålmodighed viste at 1 bit giver 0.1875mV, så ja, vi kører 16 bit.
#2: Er dimsen ulineær ? 3.3 volt output fra Arduino UNO viste 3.6, og mine 5 volt fra USB stikket på min PC viser 4.8 volt, … hm !?
Nej, det er fordi der er et betragteligt offset på 0 volt læsningen. Når man trækker dette offset fra før man skalerer, sidder de 3.3 og 5 volt lige i skabet. Det kunne de godt have skrevet i Adafruits sketch.
Jeg prøvede så med en input attenuator 1.5Mohm og 150Kohm, så jeg kan måle op til 50 volt.
Gain blev sat til 1 (default er 2/3). Her er 0 volt offset 87 step, og trækkes dette fra før skalering måler jeg 3.3, 10, 20, 30 og 40 volt med 4 betydende ciffre lige i skabet, så der er ingen linearitetsproblemer.
#3: Støjfølsomhed. Det er sikkert min testbench. De sidste to bit kan godt flimre lidt. Hvis jeg måler 4 gange med 3mS interval, og tager gennemsnittet er der ingen flimmer.
Supergodt produkt
