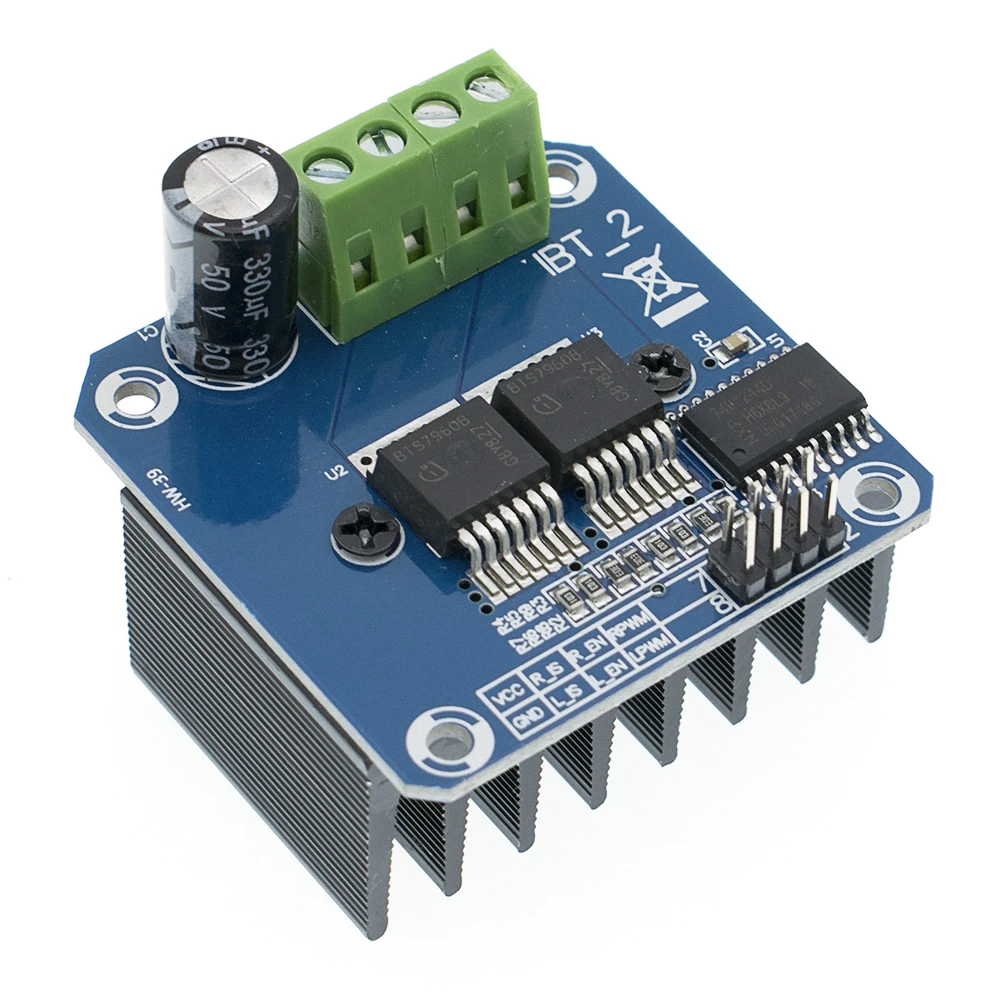

BTS7960 43A High Power Motor Driver Modul
BTS7960 Motor Driver datasheet pdf
Guide på instructables.com
Beskrivelse:
Dobbelt BTS7960 43A H-Bridge High-Power Stepper Motor Driver Modul er en fuldt integreret højstrøms H-bro til motordrevne applikationer, der bruger BTS7960 højstrøms halvbro. BTS7960 er en del af NovalithI CTM-familien. Denne indeholder en p-kanal high-side MOSFET og en n-kanal low-side MOSFET; med en integreret driver IC i ét hus. På grund af p-kanal high-side switchen elimineres behovet for en ladepumpe, hvilket minimerer EMI.
Interface til en mikrocontroller gøres nemt af den integrerede driver IC, som har logiske niveau indgange; diagnose med strømregistrering, justering af bevægelseshastighed; generering af dødtid og beskyttelse mod overtemperatur, overspænding, underspænding; overstrøm og kortslutning. Dobbelt BTS7960 43A H-Bridge High-Power Stepper Motor Driver Modul leverer; En omkostningsoptimeret løsning til beskyttede PWM-motordrev med høj strøm og meget lavt pladsforbrug på printkortet.
Tekniske detaljer:
Modultype: H-bro motor driver
Chip: BTS7960
Strømkapacitet: 43A kontinuerligt
Beskyttelse: Termisk overstrømsbeskyttelse
Forsyningsspænding: 5,5V til 27V
Maksimal strøm: 43A pr. kanal
Maksimal spænding: 27V
H-bro konfiguration: Dobbelt H-bro design
Drivkraft: Kraftfuld drift og bremsning
Retningskontrol: Kan styre motorens kørselsretning via PWM-signaler
PWM-frekvens: Op til 25 kHz
Overtemperaturbeskyttelse: Forhindrer overophedning
Overspændingsbeskyttelse: Beskytter mod overspænding
Underspændingsbeskyttelse:Forhindrer drift ved lav spænding
Overstrømsbeskyttelse: Beskytter mod overstrøm
Kortslutningsbeskyttelse: Beskytter mod kortslutning
Kontrolindgange: Logikniveau indgange til PWM
Diagnose: Strømføling for overvågning af belastning
Isolering: 5V isolering fra mikrocontrolleren
Driver IC: Integreret driver IC for nem tilslutning
Dødzonegenerering: Forhindrer overlapning af høj- og lav-sides MOSFETs
Mål: 50 x 50 x 43 mm
Vægt: 67g
Funktioner:
PWM op til 25 kHz med aktiv friløb
Switched mode strømbegrænsning reducerer effekttab
Statusflag diagnose med strømregistrering
Overtemperatur nedlukning med låsefunktion
Overspændings spærring og underspændings nedlukning
Logisk niveau input driver kredsløb
Justerbare slew rates for optimeret EMI
74AHC244 Schmitt-trigger buffer til ESD-beskyttelse

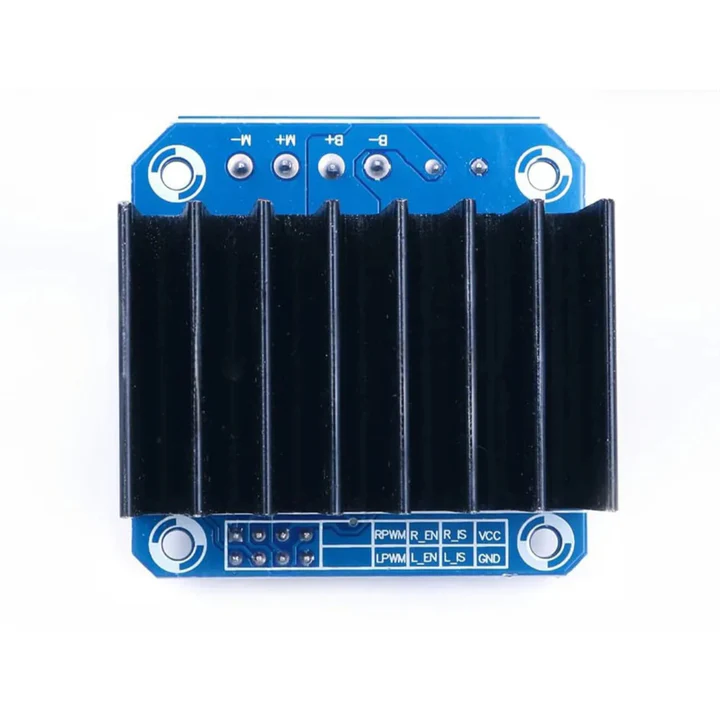

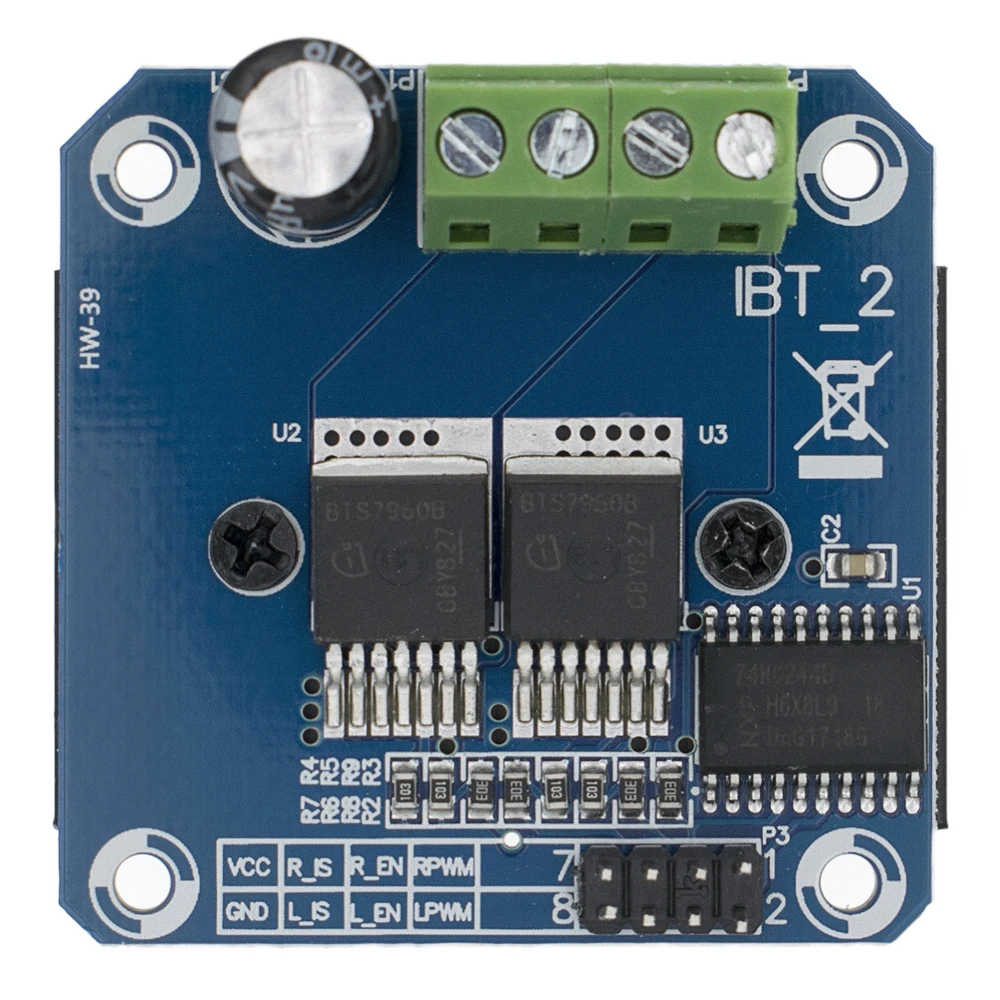

Indgangsport:
RPWM: Forward level eller PWM signalindgang (aktiv high)
LPWM: Reverse level eller PWM signalindgang (aktiv high)
R_EN: Forward drive enable input (højniveau aktivering, lavniveau fra)
L_EN: Indgang for aktivering af baglæns drev (højniveau aktivering, lavniveau fra)
R_IS: Udgang for alarmstrøm for fremadgående drev
L_IS: Udgang for alarmstrøm for baglæns drev
VCC: +5V strømudgang (forbindes til mikrocontroller)
GND: Fælles jordforbindelse for signal
Fysiske egenskaber:
L X B X H: 50 x 50 x 43
Vægt (gm): 67
Pakken indeholder:
1 x BTS7960 43A High Power Motor Driver Modul
