Beskrivelse

LCD I2C PCF8574 LCD I2C seriel interface



Kode fra fabrikant

Datablad Rev.5

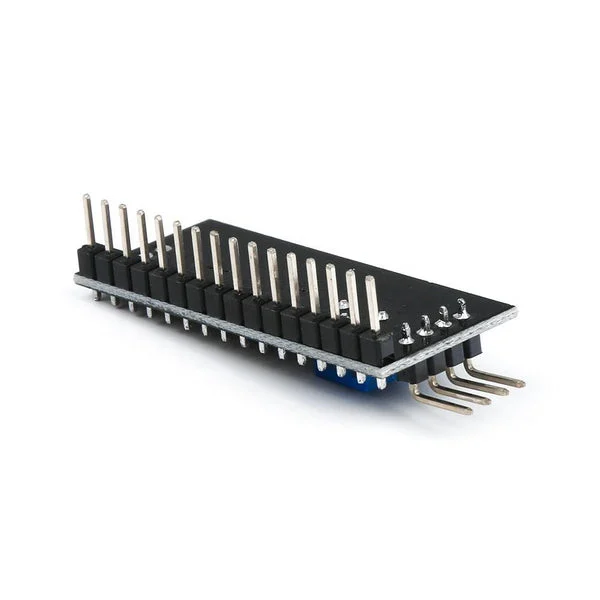

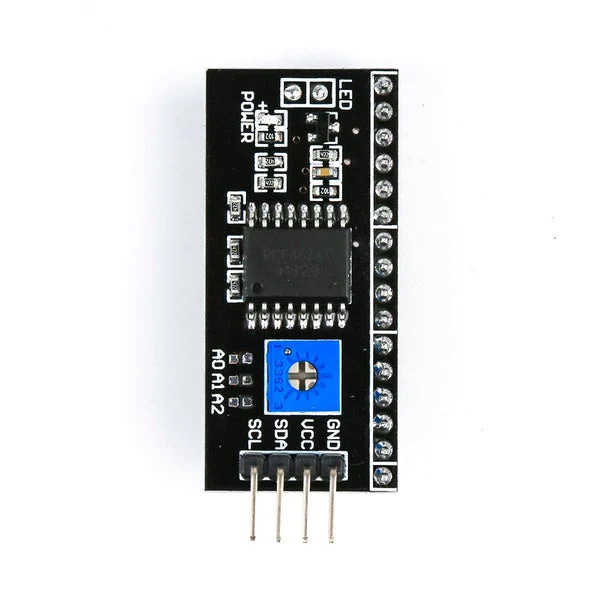

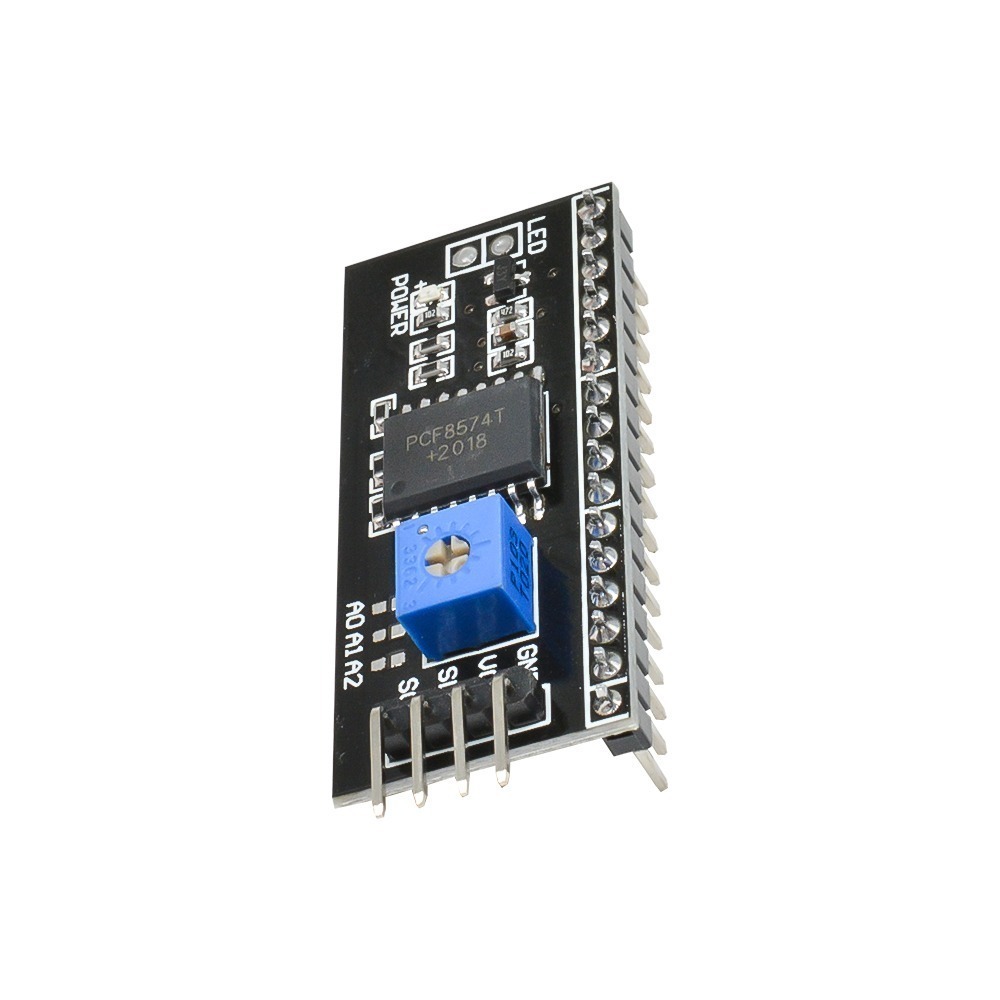

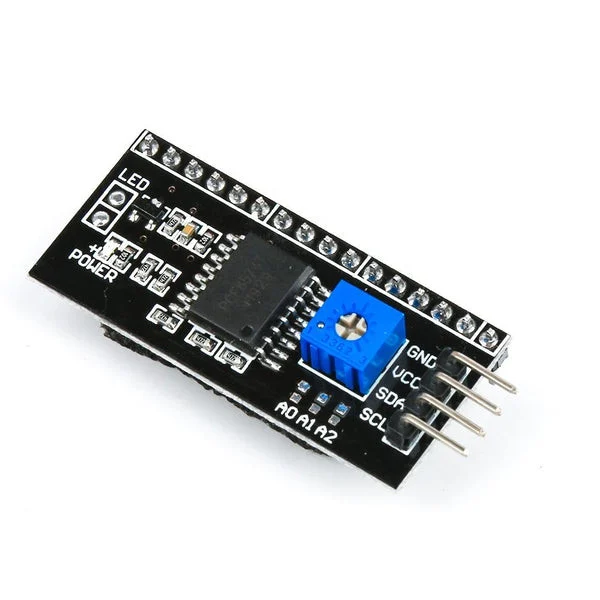

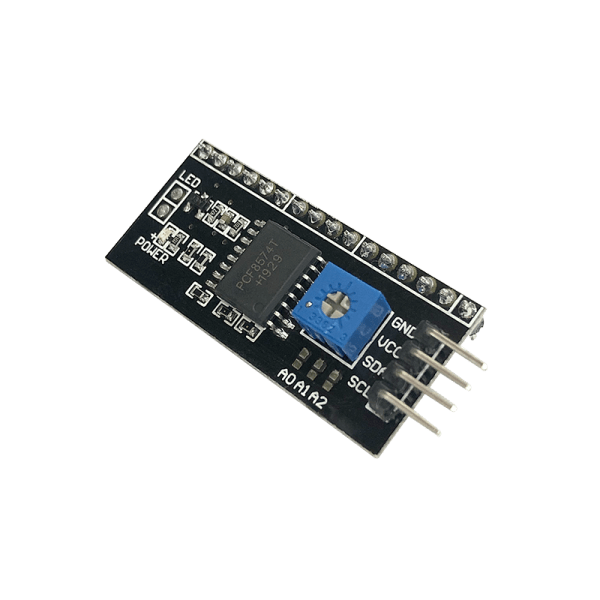

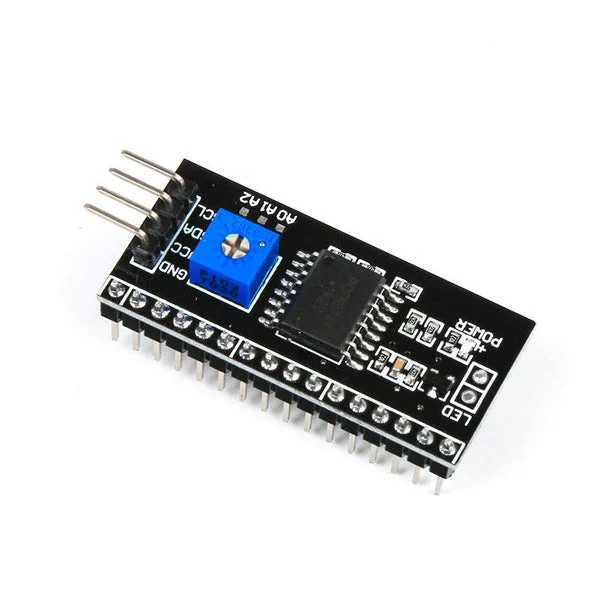

LCD I2C seriel interface.

Dette er endnu en fantastisk seriel IIC/I2C/TWI/SPI-grænseflade.

Da pin ressourcerne til Arduino-controlleren er begrænsede, kan dit projekt muligvis ikke bruge normalt LCD-skjold efter tilslutning til en vis mængde sensorer eller SD-kort.

Men dette I2C-interface modul vil du være i stand til at realisere datavisning via kun 2 ledninger.

Hvis du allerede har I2C-enheder i dit projekt, koster dette LCD-modul faktisk slet ikke flere ressourcer. Det er fantastisk til Arduino-baserede projekter.

I2C-adresse: 0X20~0X27 (den oprindelige adresse er 0X20, du kan selv ændre den)

Forsyningsspænding: 5V

baggrundsbelysningen og kontrasten justeres med potentiometer

Kom med 2 IIC interface, som kan forbindes med Dupont Line eller IIC dedikeret kabel

Kompatibel til 1602 LCD



Kodeeksempel af Johnny Christensen:



#inkluder <LiquidCrystal_I2C.h>



#define LCD_COLS 16

#define LCD_ROWS 2

#definer ADRESSE 0x27



LiquidCrystal_I2C lcd = LiquidCrystal_I2C(ADRESSE,2,1,0,4,5,6,7,3,POSITIV);



void setup() {

Serial.begin(9600);

lcd.begin(LCD_ROWS, LCD_COLS);

}



void loop() {





lcd.baggrundslys();

lcd.print(“Hej verden1!”);

lcd.setCursor(0,1);

lcd.print(“Hej verden2!”);





for(;;);

}
