Beskrivelse

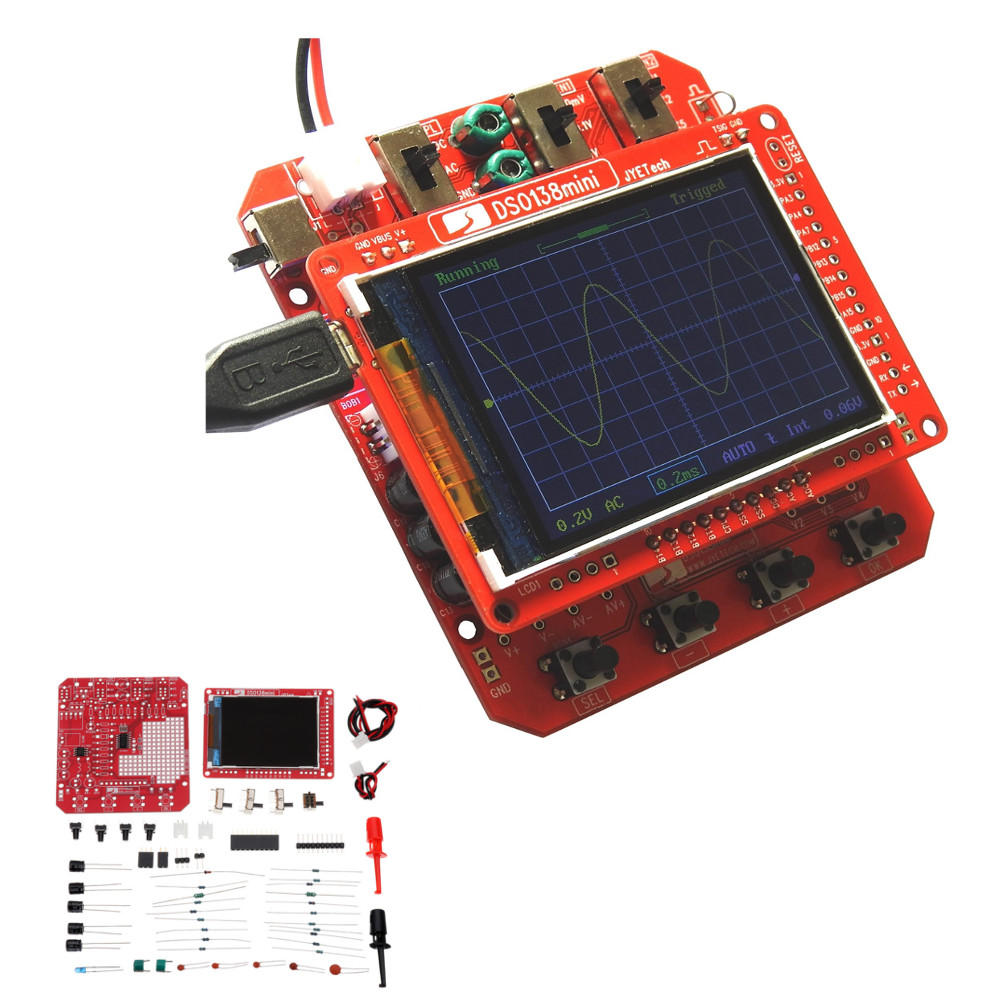

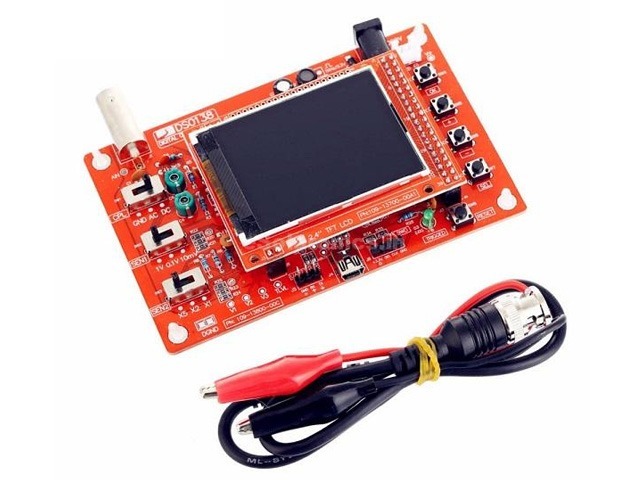

DSO138 digitalt oscilloskop (loddet)
Dette oscilloskopsæt bruger ARM Cortex-M3-processor (STM32F103C8) og inkluderer en 2,4-tommer TFT-farveskærm, der kan bruges som ARM-testudviklingskort.
Specifikationer:
Maksimal samplinghastighed i realtid: 1 Msps
Nøjagtighed: 12Bit
Sampling Buffer Dybde: 1024 bytes
Analog båndbredde: 0-200KHz
Lodret følsomhed: 10mV / Div – 5V / Div (1-2-5 progressiv måde)
Inputimpedans: 1MΩ
Maksimal indgangsspænding: 50Vpp (1:1 probe), 400Vpp (10:1 probe)
Koblingstilstande: DC / AC / GND
Det horisontale tidsbaseområde: 10μs / Div – 50s / Div (1-2-5 progressiv måde)
Forsyningsspænding: DC 9V
PCB-størrelse: 117 * 76 mm / 4,6 * 3 tommer
Skærmstørrelse: 52 * 40 mm / 2 * 1,57 tommer
Pakke inkluderet:
1 stk DSO138 digitalt oscilloskop (loddet)
jesper thulin (verificeret ejer) –
super hurtig levering. fint lille instrument.
bruger det til hall sensorer i dc motor, og der er ok til så hurtige signaler,. savner lidt noget display justering, lysstyrke / kontrast, mv.
jeg går ikke så meget op i præcis måling, kun om der er svigt i signalerne.. helt ok til prisen.. tak
Jesper thulin (verificeret ejer) –
Købte først et kit,, Saml selv. Det er ok at samle, men de medfølgende komponenter er meget upræcise og der var brugte komponenter i posen.
Efter power on, kunne nul punktet ikke justeres, og efter ca 5 min tændt, kom den berømte lyd af,, BOLP.
Og derefter ikke andet end hvidt lys i display,, komponent futtet af.. DØD,,
Dette kan jeg ikke klage over da jeg selv har samlet dette, bare ærgerligt, sonny boy….
Købte et nyt færdigsamlet, virker fint, til prisen.
Æsken der er tilkøb, er ok.
