Beskrivelse

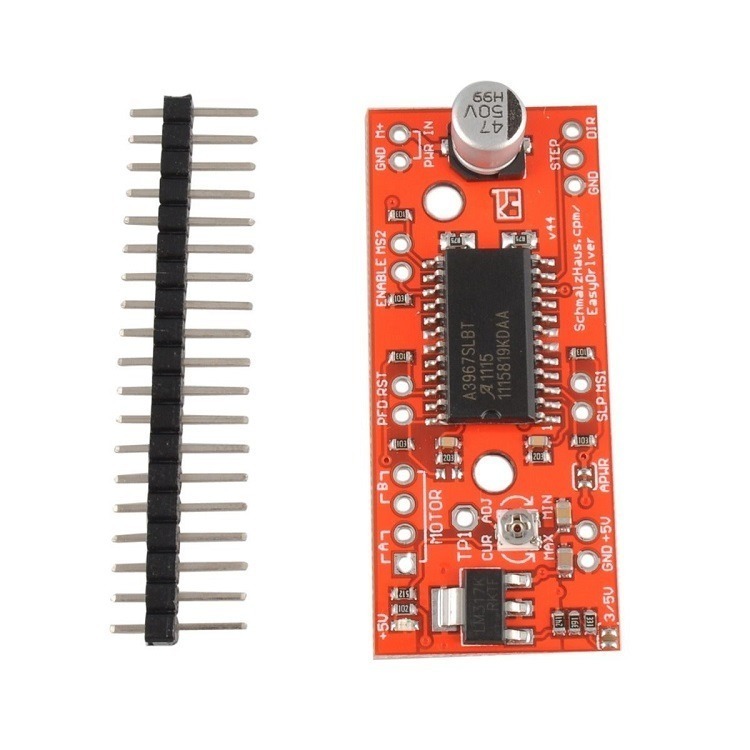

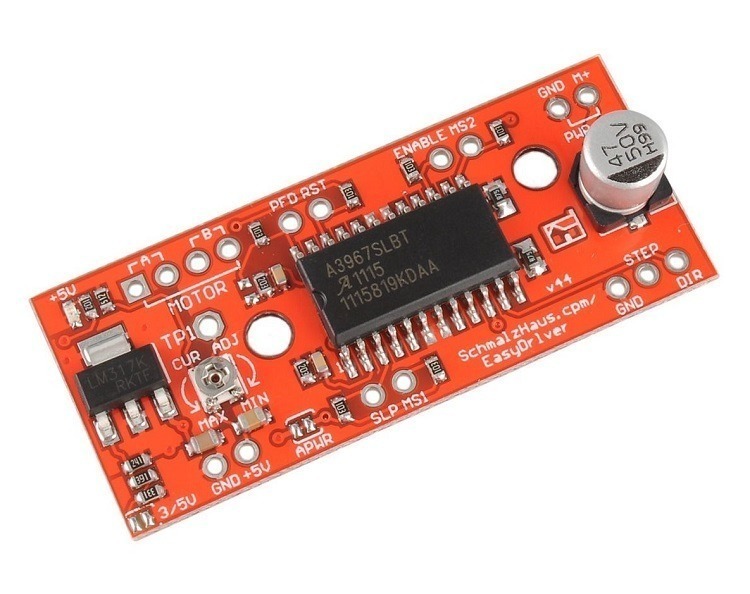

EasyDriver stepmotordriver
|
EasyDriver Shield stepping stepmotor driver V44 A3967 til Arduino S3 |
|---|
|
Specifikation: EasyDriver er en brugervenlig stepmotordriver, kompatibel med alt, der kan udsende en digital 0 til 5V puls (eller 0 til 3,3V puls, hvis du lodder SJ2 lukket på EasyDriveren). EasyDriver kræver en 7V til 30V forsyning for at drive motoren og kan forsyne enhver spænding i stepmotoren. EasyDriver har en indbygget spændingsregulator til det digitale interface, der kan indstilles til 5V eller 3,3V. Tilslut en 4-leder stepmotor og en mikrocontroller, og du har præcisionsmotorstyring! EasyDriver driver bi-polære motorer og motorer tilsluttet som bi-polære. dvs. 4,6 eller 8 wire stepmotorer. På denne version (v4.4) har vi rettet silkefejlen på min/max justeringen. Dette er den nyeste version af EasyDriver V4, der er designet sammen med Brian Schmalz. Det giver meget mere fleksibilitet og kontrol over din stepmotor sammenlignet med ældre versioner. Microstep select-benene (MS1 og MS2) på A3967 er brudt ud, hvilket tillader justeringer af mikrostepping-opløsningen. Dvale- og aktiveringsstifterne er også brudt ud for yderligere kontrol. Bemærk: Tilslut eller afbryd ikke en motor, mens driveren er spændt. Dette vil forårsage permanent skade på A3967 IC.
Funktioner: A3967 microstepping driver MS1- og MS2-stifter brudt ud for at ændre mikrostepping-opløsning til hele, halve, kvarte og ottende trin (standard til ottende) Kompatibel med 4-, 6- og 8-leder stepmotorer af enhver spænding Justerbar strømstyring fra 150mA/fase til 750mA/fase Strømforsyning fra 7V til 30V. Jo højere spænding, jo højere drejningsmoment ved høje hastigheder Pakke inkluderet:
|
