Beskrivelse

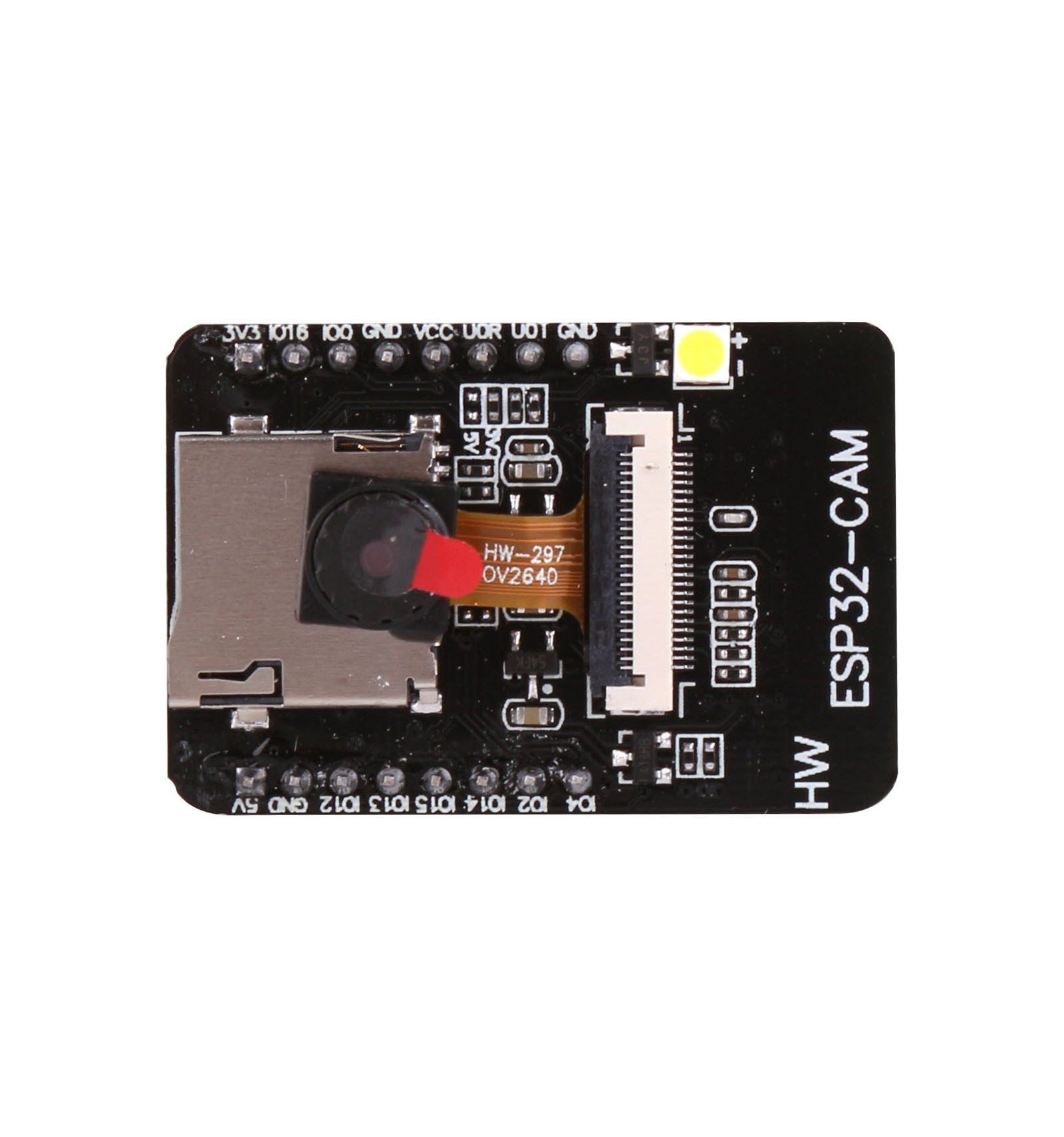

ESP32-CAM OV2640 WiFi + Bluetooth-kameramodul

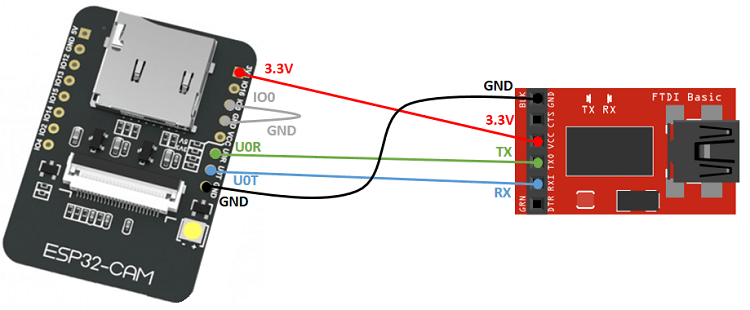

Opsætning og brug af modulet, på Dansk
2. ESP integrerer WiFi, traditionel bluetooth og BLE Beacon med 2 højtydende 32-bit LX6 CPU’er, 7-trins pipeline arkitektur, hovedfrekvensjusteringsområde 80MHz til 240MHz, on-chip sensor, Hall sensor, temperatursensor osv.</ div>
Funktioner:
– Understøttelse af seriel lokal opgradering og fjernopgradering af firmware (FOTA)
– Støt sekundær udvikling
Bemærk:
Dette produkt indeholder OV2640-kameramodulet.
Produktspecifikationer:
ESP32-CAM billedoutputformathastighed:
| Modulmodel | ESP32-CAM | |||
| Pakke | DIP-16 | |||
| Størrelse | 27*40,5*4,5(±0,2)mm | |||
| SPI Flash | Standard 32Mbit | |||
| RAM | Intern 520KB+ekstern 4M PSRAM | |||
| bluetooth | Bluetooth4.2BR/EDR- og BLE-standarder | |||
| Wi-Fi | 802.11 b/g/n/e/i | |||
| Support-grænseflade | UART, SPI, I2C, PWM | |||
| Support TF-kort | Maksimal understøttelse af 4G | |||
| IO-port | 9 | |||
| Seriel porthastighed | Standard 115200 bps | |||
| Billedoutputformat | JPEG (kun understøttet af OV2640), BMP, GRÅSKALA | |||
| Spektrumområde | 2412 ~ 2484MHz | |||
| Antenneformular | Indbygget PCB-antenne, få 2dBi | |||
| Transmissionseffekt | 802.11b: 17±2 dBm (@11 Mbps)
802.11g: 14±2 dBm (@54 Mbps) 802.11n: 13±2 dBm (@MCS7) |
|||
| Modtager følsomhed | CCK, 1 Mbps : -90dBm
CCK, 11 Mbps: -85dBm 6 Mbps (1/2 BPSK): -88dBm 54 Mbps (3/4 64-QAM): -70dBm MCS7 (65 Mbps, 72,2 Mbps): -67dBm |
|||
| Strømforbrug | Sluk blitzen: 180mA@5V
Tænd for blitzen og juster lysstyrken til det maksimale: 310mA@5V Dyb søvn: Det laveste strømforbrug kan nå 6mA@5V Moderm-sleep: op til 20mA@5V Let søvn: op til 6,7mA@5V |
|||
| Sikkerhed | WPA/WPA2/WPA2-Enterprise/WPS | |||
| Strømforsyningsområde | 5V | |||
| Driftstemperatur | -20 °C ~ 85 °C | |||
| Lagringsmiljø | -40 °C ~ 90 °C, < 90 % RH | |||
| QQVGA | QVGA | VGA | SVGA | |
| JPEG | 6 | 7 | 7 | 8 |
| BMP | 9 | 9 | – | – |
| GRÅSKALA | 9 | 8 | – | – |
Pakke inkluderet:
Sverrir (verificeret ejer) –
Easy enough to work with. Lot of example code to be found to get you started. Don’t expect too much from the camera. Works fine for stills where you have good lighting but video quality is pretty poor, similar to cheap cctv cameras. Fun to play with.
Nicolai (verificeret ejer) –
Virker fint, og laver et ok billede.
Link til demo code:
https://randomnerdtutorials.com/esp32-cam-video-streaming-face-recognition-arduino-ide/
