Beskrivelse

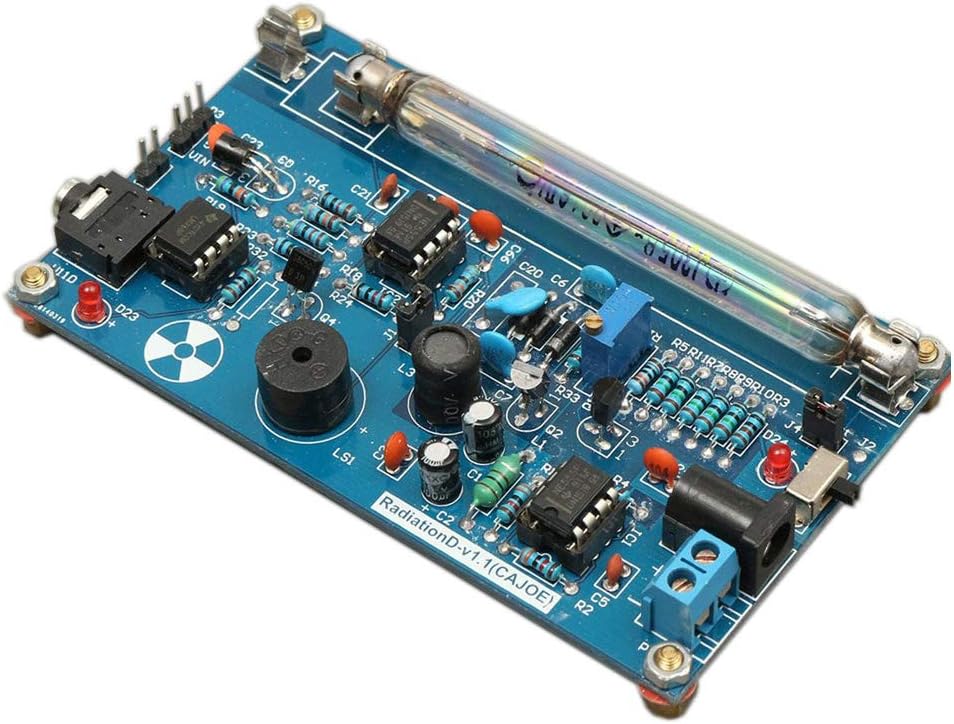

Geiger tællersæt V1.1



Gør-det-selv-geiger-tællersæt Nuklear strålingsdetektor Gamma-strålebygger strålingsovervågningsstation.



Detaljer: https://github.com/2969773606/GeigerCounter-V1.1

Funktioner:

1. 5V strømforsyning eller 1,5V 3x batteri; 1,2V 4x batteri, strøm: 30mA – 12mA til detektering af 20mR/h ~ 120mR/h gammastråler og 100 ~ 1800 off-variabler/punkter/cm 2 af den bløde betastråle.
2. Lyd- og lysalarm
3. Afbryd udgangsgrænsefladen, gennem denne grænseflade kan forbindes til mikrocontrolleren og derefter vises på LCD’et.
4. Understøtter det meste af Geigerrøret: M4011, STS-5, SBM20, J305 osv. (Geigerrørets driftsspænding på 330~600V kan understøttes).
5. Understøtte computerens (pc) dataindsamling, MATLAB-analyse og -behandling.
6. Kompatibel med Arduino: (anbefalet UNO R3 Arduino, eller enhver anden vilkårlig med 5V og ekstern interrupt INT)



Specifikation:

1. Navn: Strålingsdetektorsystem
2. Model:508295
3. Nøjagtighed ±2 ppm fra 0°C til +40°C
4. Interface I2C
5. I2C-adresse 0x64
6. Geiger-rørparametre:
7. Tekniske parametre diameter:Φ10±0,5 mm
8. Samlet længde: 86±2 mm
9. Startspænding: < 350V
10. Anbefalet driftsspænding: 380V
11. Minimum plateau længde: 80V
12. Maksimal plateauhældning: 10 %/80V
13. Ekstrem driftsspænding: 550V
14. Den maksimale tællehastighed: 25 gange / min.
15. Liv: > 1 x 10^9 puls
16. Middel temperatur: -40 ~ 55 ℃
17. Størrelse: 108x63x20 mm



Dokumentation:

1. Geiger-Counter-RadiationD-v1.1-CAJOE-
2. Sch__Geiger Counter Kit-v1.1.pdf
3. Byg din egen 50$ tilsluttede Geiger-tæller (ESP32)
4. Undersøgelse af et bærbart forsøgssæt til overvågning af ioniserende stråling i den tropiske region i Brasilien< /a>
5. Link til backup til Github-filer

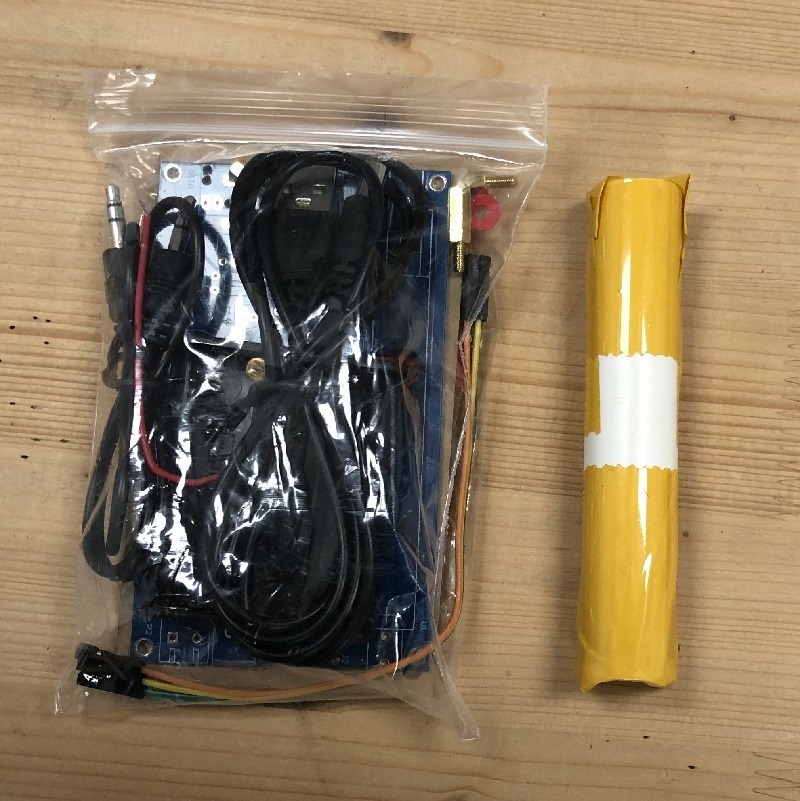

Pakken inkluderer:

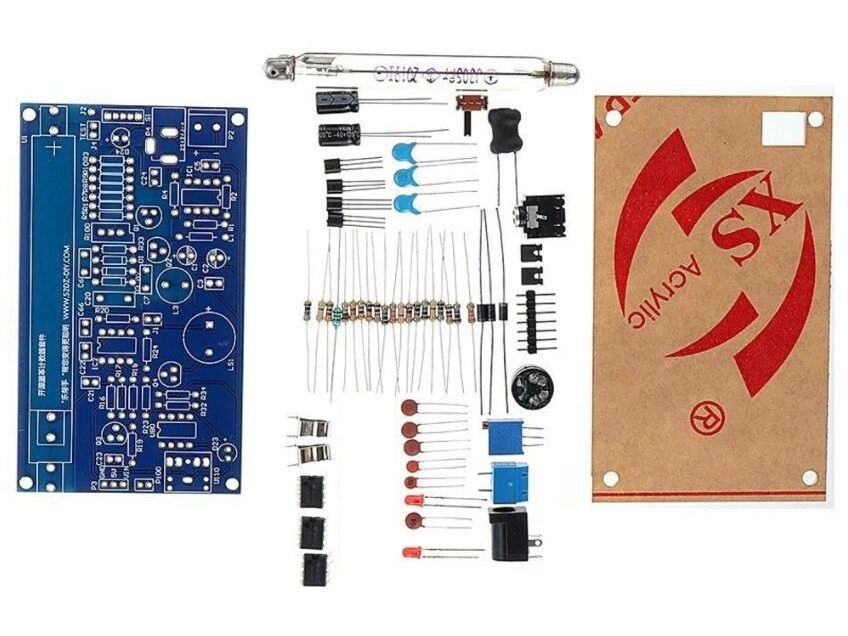

1x Samlet eller usamlet DIY KIT strålingsdetektorsystem

1x G M rør

1x Strømforsyningskabel

1x batteriholder (uden batterier)

3x Jumper ledninger

4x Nødder

1x Akrylbetræk
