Beskrivelse

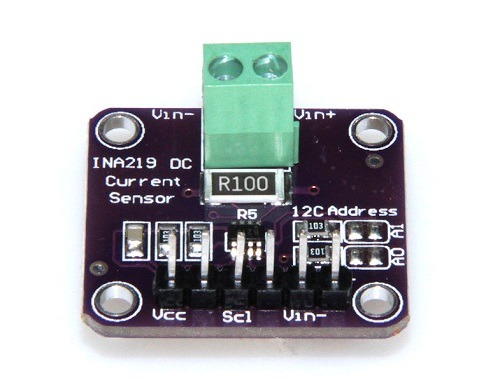

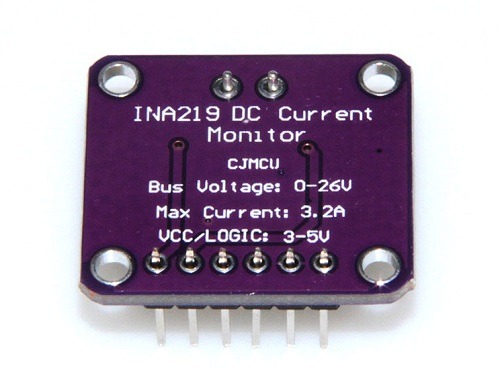

GY-219 INA219 I2C-interface Tovejs strøm-/effektovervågningssensormodul
Opsætning og brug af modul, på Dansk
Produkt
Dette breakout board vil løse alle dine strømovervågningsproblemer. I stedet for at kæmpe med to multimetre, kan du bare bruge den praktiske INA219B-chip på denne breakout til både at måle både den høje sidespænding og DC-strømtræk over I2C med 1 % præcision.
De fleste strømmålingsenheder, såsom vores nuværende panelmåler, er kun gode til lavsidemåling. Det betyder, at medmindre du ønsker at få et batteri involveret, skal du stikke målemodstanden mellem måljorden og sand jord. Dette kan forårsage problemer med kredsløb, da elektronik har en tendens til ikke at kunne lide det, når jordreferencerne ændrer sig og bevæger sig med varierende strømtræk. Denne chip er meget smartere – den kan håndtere høj sidestrømmåling, op til +26VDC, selvom den er forsynet med 3 eller 5V. Det vil også rapportere tilbage den høje sidespænding, som er fantastisk til at spore batterilevetid eller solpaneler.
En præcisionsforstærker måler spændingen over 0,1 ohm, 1 % sensormodstanden. Da forstærkerens maksimale inputforskel er ±320mV, betyder det, at den kan måle op til ±3,2 ampere. Med den interne 12 bit ADC er opløsningen ved ±3,2A-området 0,8mA. Med den interne forstærkning indstillet til minimum div8, er den maksimale strøm ±400mA og opløsningen er 0,1mA. Avancerede hackere kan fjerne 0,1 ohm strømfølermodstanden og erstatte den med deres egen for at ændre rækkevidden (f.eks. en 0,01 ohm for at måle 32 ampere med en opløsning på 8mA)

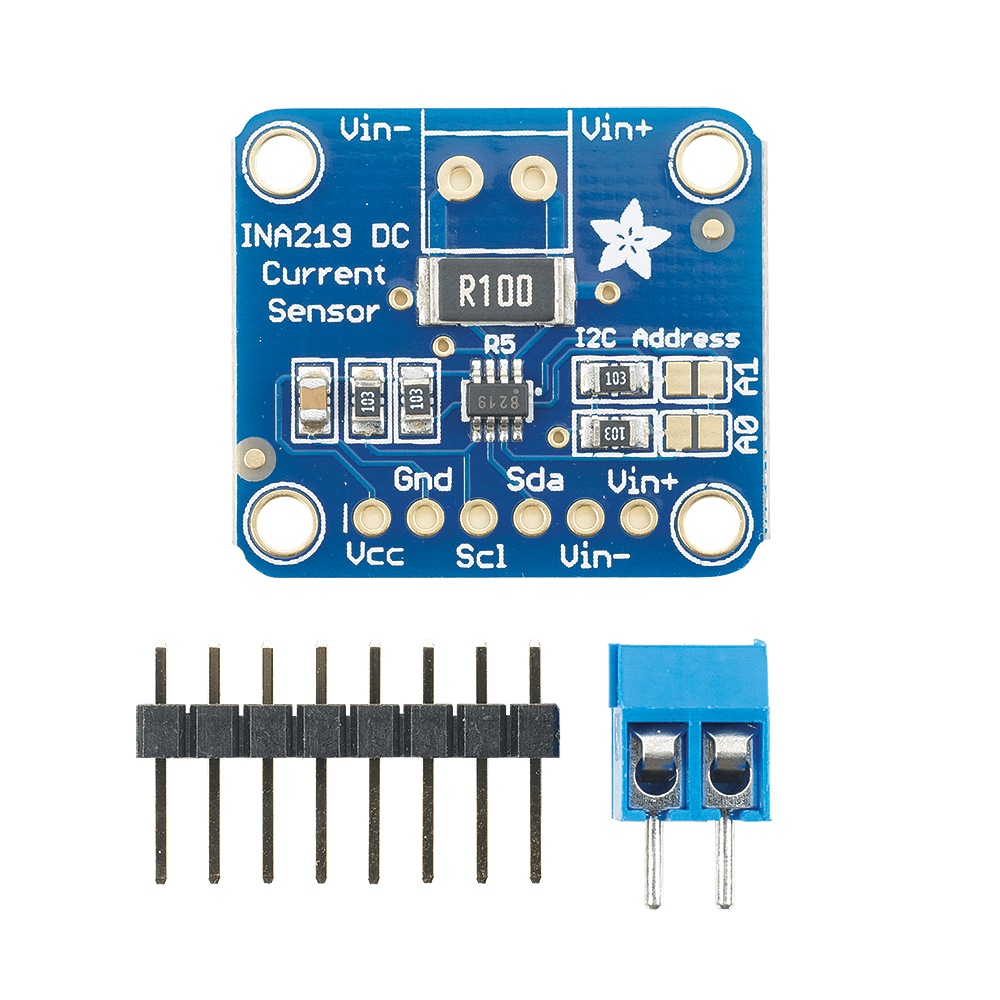

Vi inkluderer en 6-bens header (så du nemt kan fastgøre denne sensor til et brødbræt) samt et 3,5 mm terminalstik, så du nemt kan fastgøre og afmontere din last. Brugen er enkel. Forsyn selve sensoren med 3 til 5VDC og tilslut de to I2C-ben til din mikrocontroller. Tilslut derefter din målstrømforsyning til VIN+ og belastningen til jord til VIN-
TEKNISKE DETALJER:
Bruger INA219B-chippen, se datablad for detaljerede specifikationer
0,1 ohm 1 % 2W strømfølende modstand
Op til +26V målspænding
Op til ±3,2A strømmåling med ±0,8mA opløsning
0,9″ x 0,8″ PCB
Dette kort/chip bruger I2C 7-bit adresser 0x40, 0x41, 0x44, 0x45, kan vælges med jumpere
olivier (verificeret ejer) –
Nice and easy to use
erik carlsson (verificeret ejer) –
Glimrende produkt, 5 stjerner. Holder hvad det lover, man skal bare lære hvad det lover.
INA219 er ikke, som jeg troede, et amperemeter i gængs forstand. Man kan ikke måle strøm på
noget som svæver, som f.eks en strøm gennem en komponent midt i et kredsløb.
Den typiske applikation er måling af strøm ud af en strømforsyning, og belastningens GND
skal forbindes til uP GND (fx en Arduino). I denne opstilling får man et voltmeter med,
som måler spænding over belastningen.
Vil man måle strøm i et svævende kredsløb, skal Vin- forbindes til uP GND, og så kan man
ikke bruge voltmeteret (man kan sige at målingen halv-svæver). Det er ikke altid praktisk
muligt, så INA219 er bedst i den typiske applikation.
Det anbefales at hente det originale datasheet fra Texas Instruments for at forstå hvordan
denne device rigtigt virker. Hobbysiderne på nettet er ikke meget værd.
Adafruits INA219 library virker, men eksempel sketchet er lidt flosset. Der mangler
wrire.begin og initialisering af INA219, der figurerer nogle ubrugte variable, og
beregning af outspændningen er forkert.
Men ellers, så virker dimsen fint!
Nick (verificeret ejer) –
Et super spændende modul og virker out of the box.
Sættet jeg fik skulle dog lodes.
