Beskrivelse

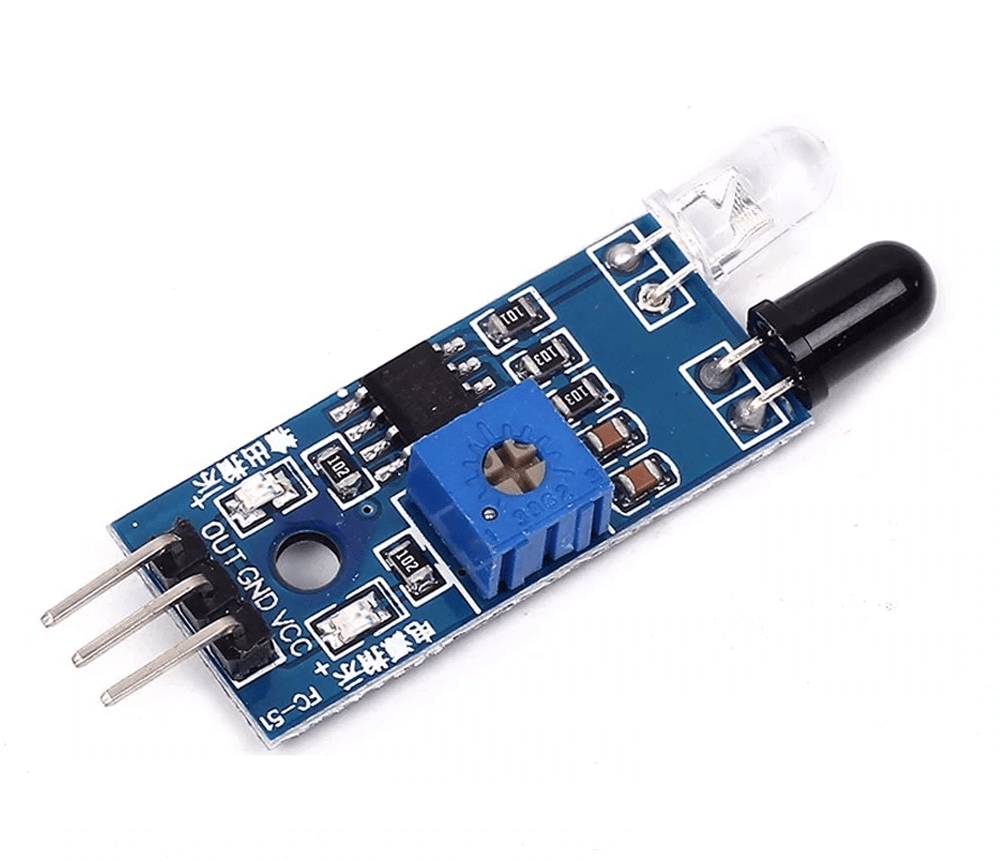

Infrarød Binær Refleksions Sensor Modul – FC-51

Infrarød forhindrings-nærhedssensormodul har indbygget IR-sender og IR-modtager, der udsender IR-energi og leder efter reflekteret IR-energi for at registrere tilstedeværelsen af ​​enhver forhindring foran sensormodulet. Modulet har indbygget potentiometer, der lader brugeren justere detektionsområdet. Sensoren har en meget god og stabil respons selv i omgivende lys eller i fuldstændig mørke.

Sensormodulet kan forbindes med Arduino, Raspberry Pi eller enhver mikrocontroller med IO-spændingsniveau på 3,3V til 5V.

Applikationer

• Undgåelse af forhindringer i robotter
• Produktion tæller på samlebånd
• Detektering af tilstedeværelse
• Sikkerhedssystemer

Funktioner

• LM393 Comparator-baseret detektionskredsløb er meget stabilt og nøjagtigt
• Indbygget potentiometer indstiller forhindringsdetekteringsområde
• Indbygget strøm-LED-indikator
• Indbygget obsatcle detection LED-indikator
• 3,0 mm monteringshul til nem montering af sensoren.
• Handlig overskrift for nem forbindelse
• God nøjagtighed: Ved brug af infrarød LED-sender klarer modulet sig godt i omgivende lys

Tekniske specifikationer

• Modelnummer: FC-51
• Detektionsvinkel: 35 °
• Driftsspænding: 3,0 V – 6,0 V
• Detektionsområde: 2 cm – 10cm (justerbar ved hjælp af potentiometer)(afhængig af overflade og lysforhold)
• pcb størrelse: 3,1 cm (L) x 1,4 cm (B)
• Samlet mål: 4,5 cm (L) x 1,4 cm (B), 0,7 cm (H)
• Aktivt udgangsniveau: Udsender lavt logisk niveau, når der detekteres forhindring
• Inaktivt udgangsniveau: Udlæser højt logisk niveau, når forhindring ikke registreres
• Aktuelt forbrug:
  • ved 3,3 V : ~23 mA
  • ved 5,0 V: ~43 mA

 FC-51 Info : PDF med beskrivelse af virkemåde, modifikationer og holdere

Pakket inkluderer

1 stk Infrarød Binær Refleksions Sensor Modul – FC-51
