Beskrivelse

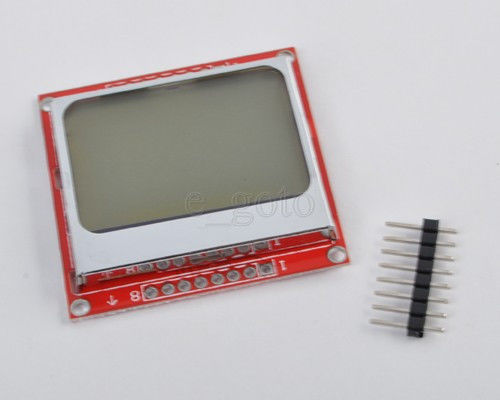

LCD-modul Nokia 5110 Blue Backlight 84X48
Opsætning og brug af modul, på Dansk
84 X 84 dot matrix LCD, kan vise 4 linjer med tegn
Brug seriel grænseflade, kommuniker med masterprocessoren, antallet af grænsefladesignallinjer reduceret kraftigt, kun 8 signallinjer inklusive strøm og GND. Understøtter forskellige typer MCU, såsom arduino, AVR, PIC, STM32, STC MSP430 og så videre . Overførselshastighed på op til 4 Mbps, kan skrive displaydata i fuld hastighed uden ventetid.
Kan bruge den ledende lim til at forbinde modulet med printkortet uden forbindelseskabel. Metalkrogene på modulet kan fiksere modulet på printkortet, som er meget nemt at installere og udskifte.
LCD-controller/driver-chip er blevet bundet til LCD-chip, volumen af LCD er lille
Lav strømforsyning, arbejdsstrømmen i normal situation er lavere end 200μA og har slukket tilstand
1. Parametre
1>.Strømforsyningsspænding:2,7V-3,3V
2>.Datagrænsefladeniveau:2,7-3,3V
3>.Baggrundsbelysning strømforsyningsspænding: højeste 3,3V
4>.Modulstørrelse: 43,6 mm x 43,1 mm (bredde x højde)
5>.Installationsdiameter: 2 mm

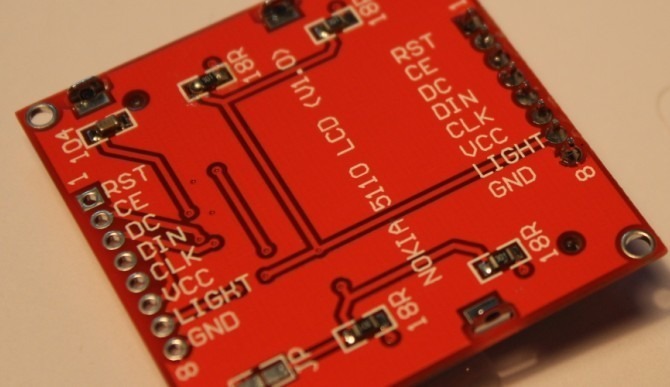

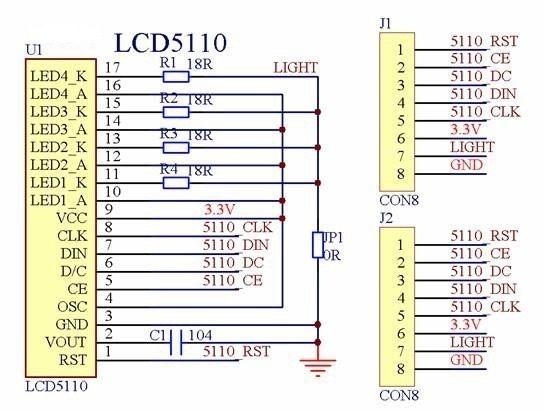

2.Forbindelse
1>.RST——— nulstillet
2>.CE———- chipvalg
3>.DC———- data/kommandoer valg
4>.DIN——— seriel datalinje
5>.CLK——— seriel urhastighed
6>.3.3V——– VCC
7>.LYS——- kontrolterminal til baggrundslys
8>.GND——— effekt negativ
Kommer med blå eller rød print afhængig af lager.
Der kan forekomme overfladeridser på skærmen.
Istandsat modul.
Pakket inkluderer:
1 stk LCD-modul Nokia 5110 Blue Backlight 84X48
Michael Sahl-Møller (verificeret ejer) –
Jeg har i alt bestilt 3 displays. Det første virkede ikke men fik det skilt og renset kontaktfladerne. Det virkede et par dage men så holdt det op igen. Jeg bestilte så 2 stk mere hvor det ene havde en rids i displayet, men den anden var fin. De er meget billige så har ikke gidet og lave en reklamation, men når i nu spørger :-). Men det var en rigtig dejlig hurtig levering.
