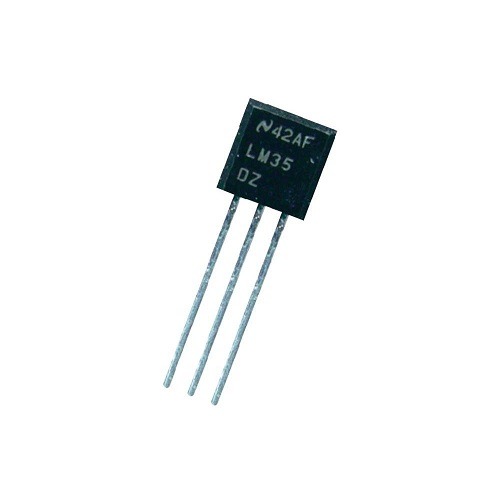

LM35DZ TO-92 NSC temperatursensor IC

Beskrivelse

LM35DZ TO-92 NSC temperatursensor IC



LM35-serien er præcisions integrerede kredsløbstemperaturenheder med en udgangsspænding, der er lineært proportional med Celsius-temperaturen.

LM35-enheden har en fordel i forhold til lineære temperatursensorer kalibreret i Kelvin, som bruger
er ikke påkrævet at trække en stor konstant spænding fra udgangen for at opnå bekvem celsius

skalering. LM35-enheden kræver ikke nogen ekstern kalibrering eller trimning for at give typisk

nøjagtigheder på ±¼°C ved stuetemperatur og ±¾°C over et helt temperaturområde fra -55°C til 150°C. Sænke

Omkostningerne er sikret ved trimning og kalibrering på wafer niveau. Den lave udgangsimpedans, lineære output,

og præcis iboende kalibrering af LM35-enheden gør grænseflade til udlæsning eller kontrolkredsløb

ærligt nemt. Enheden bruges med enkeltstrømforsyninger eller med plus- og minusforsyninger. Som

LM35-enhed trækker kun 60 μA fra forsyningen, den har meget lav selvopvarmning på mindre end 0,1°C i stillestående luft. De

LM35-enheden er klassificeret til at fungere over et temperaturområde på -55°C til 150°C, mens LM35C-enheden er

vurderet til et område -40°C til 110°C (-10° med forbedret nøjagtighed). Enhederne i LM35-serien er

navigelig pakket i hermetiske TO-transistorpakker, mens LM35C, LM35CA og LM35D

de-enheder er tilgængelige i plastik TO-92-transistorpakken. LM35D-enheden fås i en 8-afledning

overflademonteret lille pakke og en TO-220 plastikpakke.

Specifikation for LM35DZ TO-92 NSC temperatursensor IC :
Kalibreret direkte i Celsius (Celsius)

Lineær + 10-mV/°C skalafaktor

0,5°C sikret nøjagtighed (ved 25°C)

Bedømt til Fuldt −55°C til 150°C område

Velegnet til fjernapplikationer

Lavpris på grund af trimning på wafer niveau

Fungerer fra 4 V til 30 V

Mindre end 60-μA strømafløb

Lav selvopvarmning, 0,08°C i stille luft

Kun ikke-linearitet ±¼°C Typisk

Lavimpedansoutput, 0,1 Ω for 1-mA belastning

Applikationer:

Strømforsyninger

Batteristyring

HVAC

Hvidevarer

Datablad



Pakket inkluderer:

1 stk LM35DZ TO-92 NSC temperatursensor IC
