Beskrivelse
Membran Switch Tastatur Matrix-tastatur

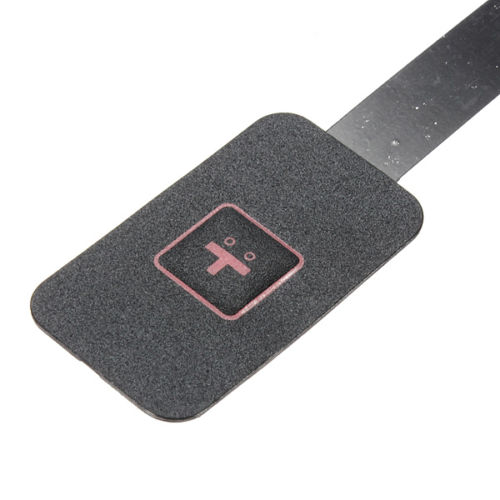

Single Key Membran Switch Tastatur med FPC kredsløb
Kretskvalitet: 3,5VDC, 100mA 1W
Isolationsimpedans: 150M Ohm, 100V
Dielektrisk styrke: 250 VRms (60 Hz, 1 min)
Tid for kontaktsnak: <=3ms
Forventet levetid: 1 million lukninger
Driftstemperatur: -20 til +40 grader Celsius
Padestørrelse: 34*20 mm (L*B)
Total længde: 240 mm

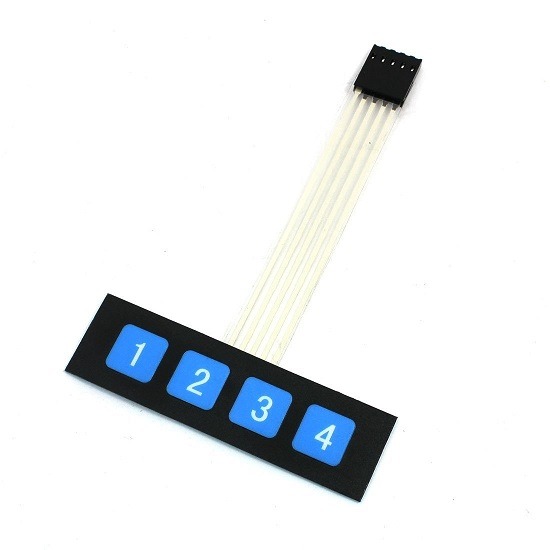

Tastaturen er en 1×4 matrix-krydspunktskontakt og kan forbindes direkte med seriel LCD-controller, hvilket giver en komplet input-output-interface. Padestørrelse: 7cm(L)*2cm(B)
Kabellængde: 9 cm
Stik: Dupont 5 ben
4 × 4 matrix membrantastatur
8P DuPont-hovedstigning 2,54 mm, stift kan indsættes i forbindelseskredsløbet; smidt af bagsiden af tastaturet, kan et solidt hvidt klistermærke klæbes på overfladen af chassiset
Michael (verificeret ejer) –
Har lige brugt 1×4 til et projekt. Membrane knapper kræver et bestemt tryk. Pinout var nem at måle sig frem til (en fælles, og en til hver knap)
