Beskrivelse

Messing Flowmåler han/han

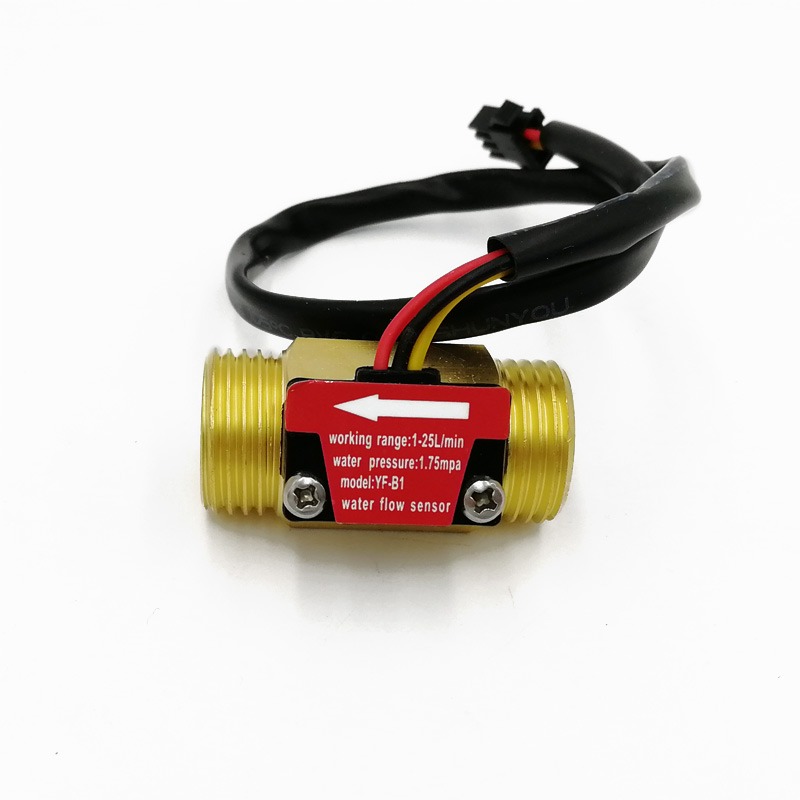

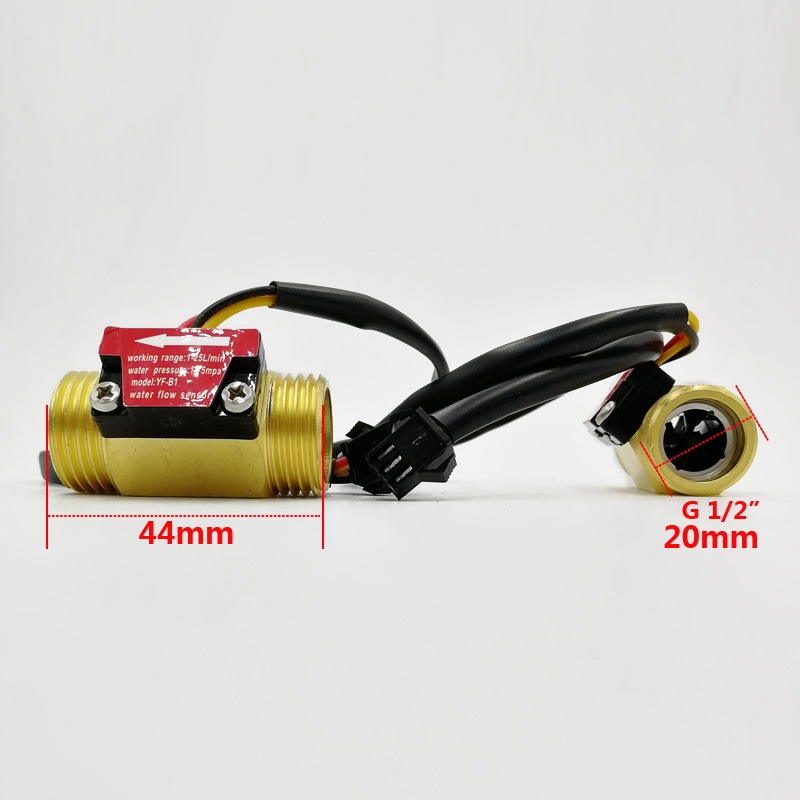

G1/2″  YF-B1 Vandflow Hall Sensor Switch Flowmåler 1-25L/min til industriel kontrol

(1) Flow Hastighed: 1~25 L/min

(2)Flowpuls: F= 11 *Q ± 5% , Q=L/min.

(3) Arbejdsspænding: DC4,5V ~ 18V

(4) Arbejdsstrøm: 15mA

(5) Lidelsestryk: Max 1,5Mpa

(6) Arbejdstemperatur: -40 °C ~+80 °C,

(7)Min. isolation modstand: 100M Ohm

(8)Udgangs Puls Driftscyklus: 50 % +/- 10 %

(9) Maks. udgangs puls spænding: >DC4,7V (indgangsspænding DC5V)

(10)Min udgangs puls spænding:<DC0,5V (indgangsspænding DC5V)

(11) Sensor: Hall Effect Sensor, digital udgang.

(12) lednings forbindelse:

Terminal 1 (rød): Vdd ” + ”

Terminal 2 (sort) Vout ” – ”

Terminal 3 (gul) NPN pluse-signal ud



G3/4″ YF-B6

(1) Flow Hastighed: 1~30 l/min

(2)Flowpuls: F= 6,6 *Q ± 5% , Q=L/min.

(3) Arbejdsspænding: DC3V ~ 18V

(4) Arbejdsstrøm: 15mA

(5) Lidelsestryk: Max 1,5Mpa

(6) Arbejdstemperatur: -40 °C ~+80 °C,

(7)Min. isolation modstand: 100M Ohm

(8)Udgangs Puls Driftscyklus: 50 % +/- 10 %

(9) Maks. udgangs puls spænding: >DC4,7V (indgangsspænding DC5V)

(10)Min udgangs puls spænding:<DC0,5V (indgangsspænding DC5V)

(11) Sensor: Hall Effect Sensor, digital udgang.

(12) lednings forbindelse:

Terminal 1 (rød): Vdd ” + ”

Terminal 2 (sort) Vout ” – ”

Terminal 3 (gul) Gnd: output

(13) Stik : Hus SM2.5-3P

Arbejdsmiljø: vand, væske, let olie,





G1″ DN25 flow hastighed 2-50L/min vand Messinghus Hall Turbine flowmåler

Produkt varenr. : YF-B10

Specifikation:

Trådstørrelse : Han G1

Størrelse: L58MM

Flow Hastighed: 2~50L/min

Flowpuls: F(Hz)=(8*Q-4) +/- 5 % Q: L/min

Trådlængde :300+/- 10 mm

Modstand:>100MΩ

Maks. Arbejdsstrøm: 15mA (DC5 V)

Min. Arbejdsspænding: DC 3,5V

Arbejdsspænding: DC 3,5-12V

Belastnings Kapacitet: =10 mA (DC 5 V)

Drifts Arbejdstemperatur:

-25 grader celsius til +60 grader celsius

Væsketemperatur: < 60 C

Nøjagtighed: +- 5 % ved (1~25L/min)

tryk: mindre end 1,75 MPa, men op til turbinen kører



Pakke :

1 x Vandflowsensor
