Beskrivelse

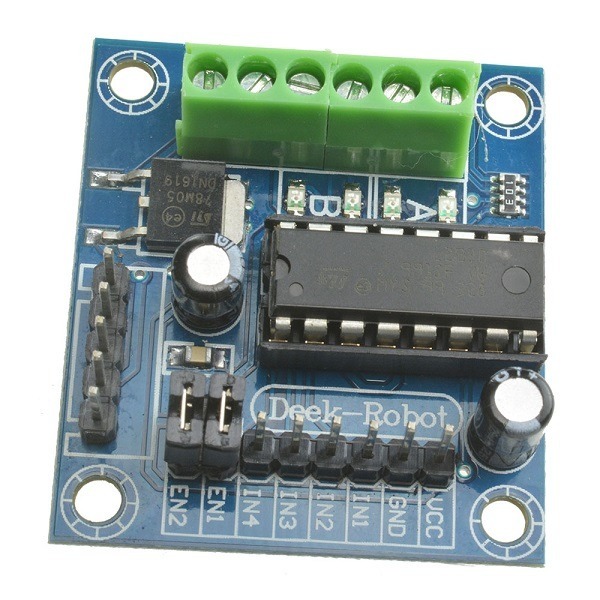

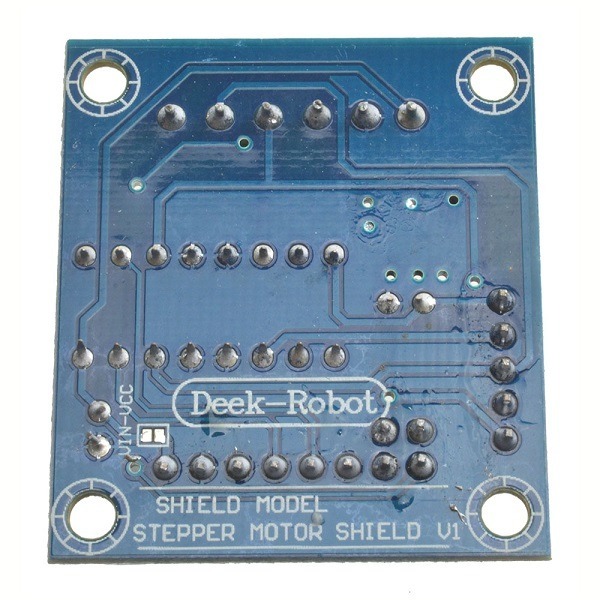

Mini L293D motordrevmodul



Opsætning og brug af modul, på Dansk





L293D motorkort, indgangsspændingen DC4,5-25V

600mA UDGANGSAKTIVITET PR. KANAL

1.2A PEAK OUTPUT STRØM (ikke gentagne) PR. KANAL

AKTIVER FACILITET

OVERTEMPERATURBESKYTTELSE

LOGISK “0” INPUT SPÆNDING OP TIL 1,5 V (HØJ STØJ IMMUNITET)

INTERNE KLEMMEDIODES

Enheden er en monolitisk integreret højspændings-, højstrøms fire-kanals driver designet til at acceptere standard DTL- eller TTL-logiske niveauer og drive induktive belastninger (såsom relæsolenoider, DC

og stepmotorer) og switch-effekttransistorer. For at forenkle brugen som to broer er hvert par kanaler udstyret med en aktiveringsindgang. En separat forsyningsindgang er tilvejebragt til logikken, hvilket muliggør drift ved en lavere spænding, og interne klemdioder er inkluderet. Denne enhed er velegnet til brug ved skift af applikationer ved frekvenser op til 5 kHz.
