Nano V3.0 ATmega328 16M 5V Mikrocontroller CH340G

Beskrivelse

Nano V3.0 ATmega328 16M 5V Mikrocontroller CH340G

Produktoversigt:

• CH340G Erstat FT232RL
• Driftsspænding（logisk niveau）：5V
• 8 analoge indgangsporte:A0 ~ A7
• 14 digitale ind-/udgangsporte:TX,RX,D2 ~ D13
• 6 PWM-porte:D3, D5, D6, D9, D10, D11
• 1 par TTL-niveau serielle transceiverporte RX/TX
• Brug af Atmel Atmega328P-AU MCU
• Der er en bootloader installeret i den
• Understøtte USB-download og strøm
• Understøttelse af ekstern 5V ~ 12V DC strømforsyning
• Understøtter strømforsyning med 9V batteri
• Support ISP-download
• CH340G Driver Download link: https://sparks.gogo.co.nz/ch340.html
• IDE af arduino Download link: http://arduino.cc/en/Main/Software

Pakken inkluderer:

• 1 x Nano V3.0 med ATMEGA328P CH340G modul (Nano V3.0 ATmega328 16M 5V Mikrocontroller CH340G)

Nano V3.0 ATmega328 16M 5V Mikrocontroller CH340G

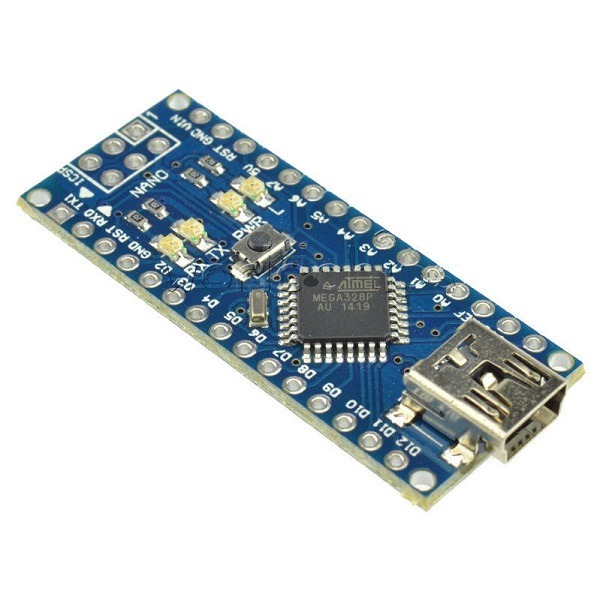

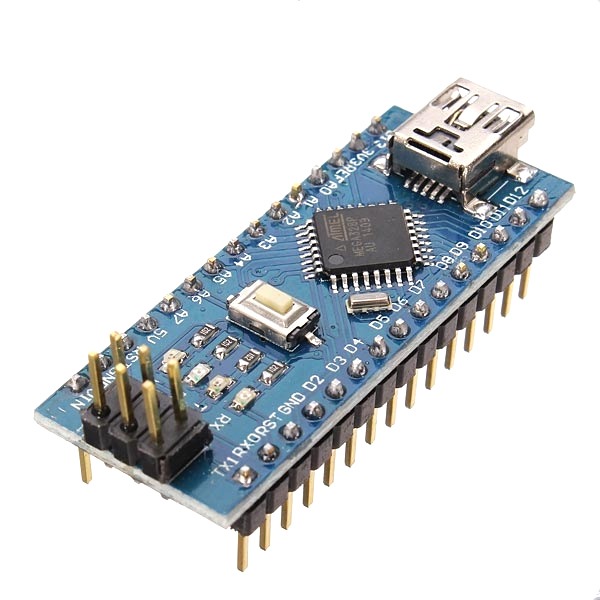

Nano CH340 R3-kortet ligner det ægte Arduino Nano-kort, der er beskrevet på det originale Arduino-websted her . Kortet bruger samme type Mini-B USB-stik, samme sidestik og 6-bens SPI-stik samt Atmel ATmega328P-mikrocontrolleren i 32-TQFP-pakken. Der er også 4 LED’er – Power LED, LED forbundet til digital output pin D13, og to LED’er, der viser status for RxD og TxD kommunikationslinjerne.

For at levere +5,0 V Vcc-strømforsyning bruger kortet LM1117-5.0 SOT-223 lineær stabilisator 5,0 V (sammenlignet med original UA78M05) med lidt højere strøm (800 mA vs. 500 mA original UA78M05) og lavere drop-out spænding (typ. 1,2 V vs. 2,0 V for UA78M05).

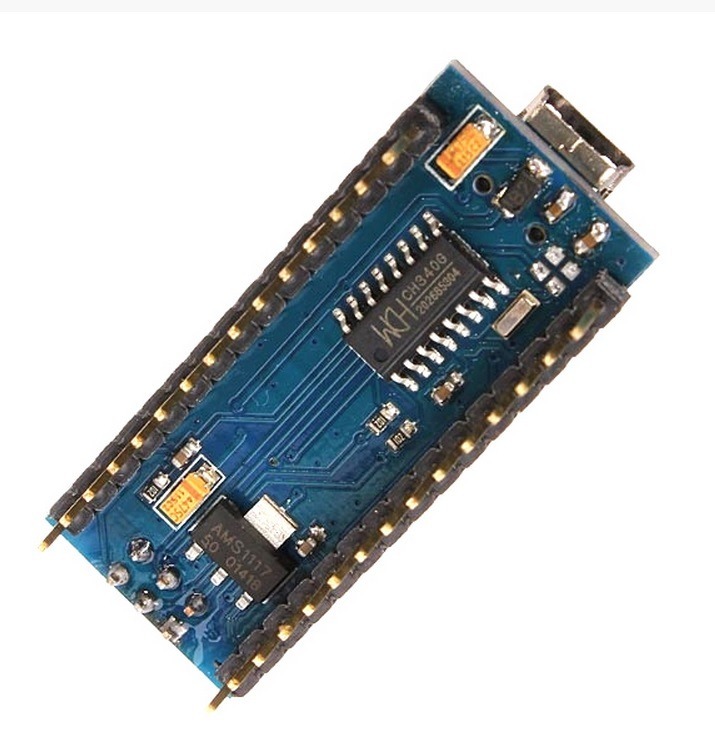

For at lette USB-kommunikationen og give 3,3 V-output bruger kortet USB-kommunikationskredsløb CH340 i SOP-16-pakken (i stedet for FT232RL brugt på det ægte Nano R3-kort), fremstillet af flere kinesiske virksomheder . CH340 IC kræver installation af driversoftware, som allerede er dækket og forklaret mange gange, så jeg vil ikke gentage disse oplysninger. Med installeret driver er kommunikationen med Arduino (IDE) klar og ligetil.

For at skifte mellem VIN-strømforsyning (6-12 V) og USB-strømforsyning inkluderer kortet en Schottky-diode med lav fremadspænding. De fleste af de boards, jeg fik, ser ud til at bruge Vishay Semi SD101CWS-dioden (Vf 0,6 – 0,8 V ved 20 mA, S4 SMD-mærkekode).

Forskelle i forhold til det ægte Arduino Nano R3-kort

• For både ATmega328P og CH340 bruger kortet 3-bens SMD keramiske resonatorer med interne belastningskondensatorer, så der er ikke behov for eksterne kondensatorer til oscillerende kredsløb, hvis de ikke bruges (selvom der er loddepuder ved siden af ​​CH340 resonatoren ).
• Rx- og Tx-LED’er er forbundet direkte til ATmega328P-udgangene PD0 og PD1, så husk det, hvis disse to ben skal bruges til noget andet end USB-kommunikation (på ægte Nano R3-kort er Rx- og Tx-LED’erne drives af yderligere udgange på FT232RL-chippen).
• CH340-chippen inkluderer 3,3 V LDO-spændingsregulatoren, som kan levere op til 25 mA. Der er ingen reference i det originale CH340 datablad eller andre steder på internettet, så jeg målte den medfølgende 3V3 spænding direkte.Uden belastning var 3V3-benspændingen 3,28 V. Med belastning op til 25 mA faldt spændingen til 3,18-3,22 V (på forskellige kort); Men ved 30 mA belastning faldt spændingen til 3,10 V og yderligere til 2,85 V ved 40 mA.

Skematisk for Nano V3.0 ATmega328 16M 5V Mikrocontroller CH340G

Nedenfor er endelig et link til diagrammer af Nano CH340 R3-kortet i pdf. Du må gerne kopiere og dele som du vil, forudsat at du vedhæfter copyright-oplysningerne “copyright actrl.cz”. Bemærk venligst, at der tidligere var en fejl i forbindelse med ben 2&3 på CH340 – på rev. 1 af filen er dette rettet (CH340 (3) Rx pin er forbundet til Tx LED og (31) Tx pin på ATMega 328P, mens CH340 (2) Tx pin er forbundet til Rx LED og (30) Rx pin på ATMega 328P – tak Jindra Fučík for at påpege dette).

nano_ch340_schematics rev1

Kilde: http://actrl.cz/blog/index.php/2016/arduino-nano-ch340-schematics-and-details/
