PT100 Platinum modstand temperatursensor

Beskrivelse

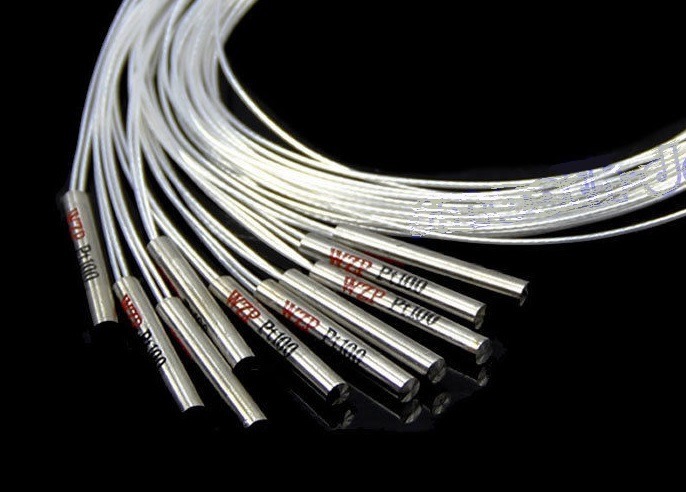

PT100 Platinum modstand temperatursensor

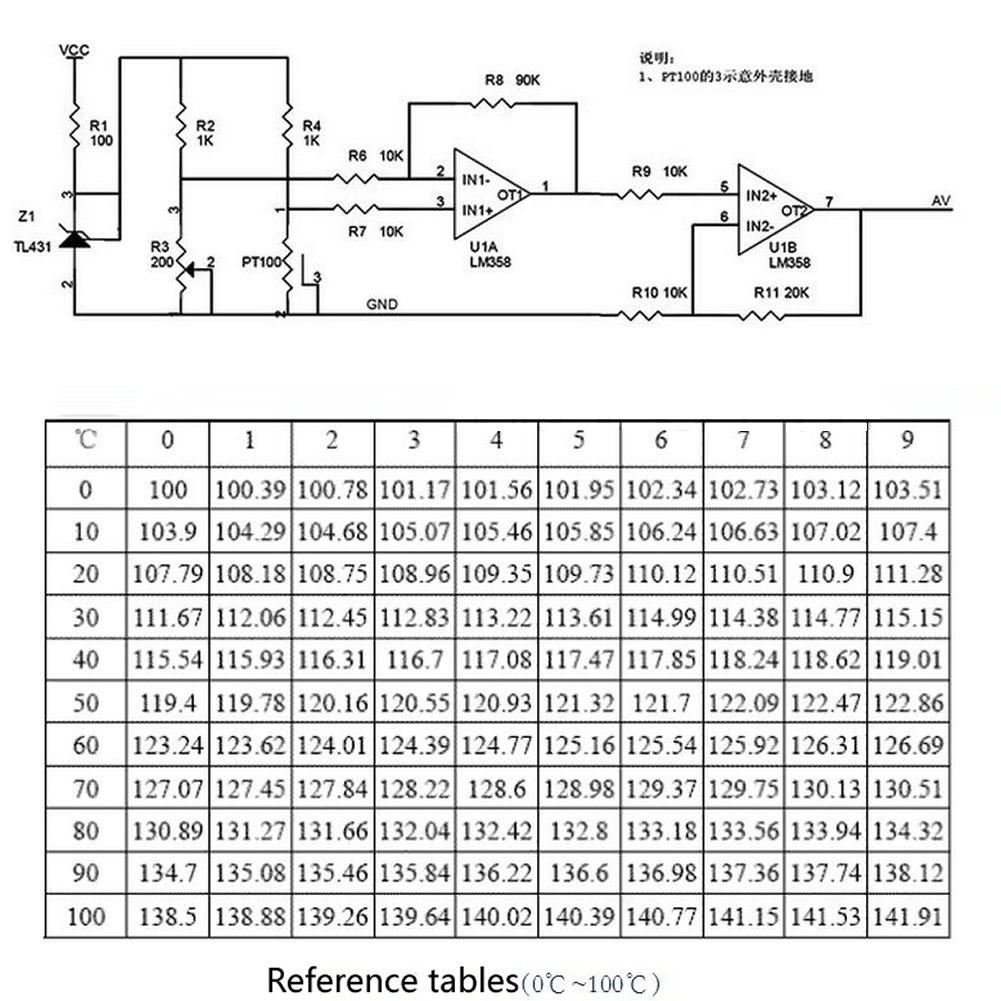

• Instruktion:(Se sidste billede)R2, R3 og R4 og Pt100 sensormålebro for at garantere stabiliteten af ​​broens udgangsspændingssignalindgangsspænding på broen med TL431 til 2,5 V. Differentialsignal blev opnået fra broen efter to-trins drift forstærker input mikrocontroller. En brobroarm med justerbar modstand R3, ved at justere R3 kan justere differensspændingssignalet til op-ampen, bruges ofte til at justere nulpunktet. Forstærkerkredsløb vedtager den integrerede operationsforstærker LM358, for at forhindre enkelttrins den ikke-lineære fejl med for meget forstørrelse, forstærkerkredsløb ved hjælp af to-trins forstærker, som vist i figur 5.1, tidligere niveau er omkring 10 gange, efter niveauet er ca. 3 gange. Ændringer i 0 ~ 100 graders temperatur, når temperaturen stiger, Pt100 modstand, input forstærker kredsløb af differentielle signaler, forstærker kredsløb af Av udgangsspænding svarende til stigning. Bemærk: selv om broafsnittet er blevet TL431 reguleret, men hele modulets spænding VCC skal være stabil, eller som VCC-udsving, operationsforstærker LM358 arbejdsspændingsudsving, Av-udgangsspændingsudsving, så endelig føre til resultatet af A/D konvertering, hopper de målte resultater op og ned

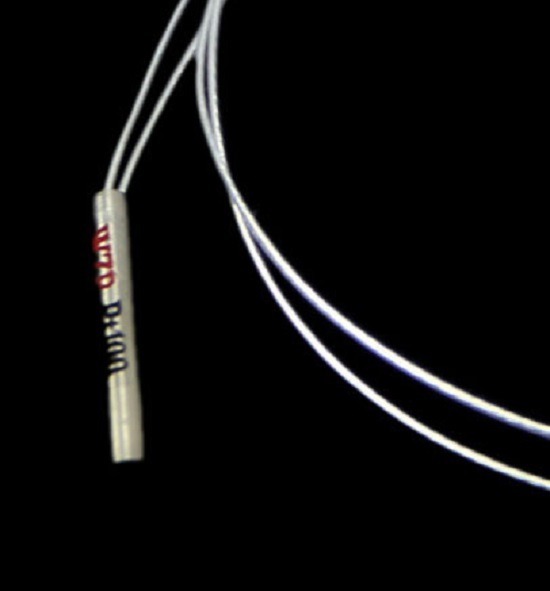

• Temperature: -20℃ ~ 500℃
• Sensor Dia: ø4 X 30
• Kabellængde: 0,5 m
• Ekstern afskærmning: Isoleret afskærmning
• Indvendig isolering: Glasfiber
