RTC ur modul DS3231 AT24C32 I2C

Beskrivelse

RTC ur modul DS3231 AT24C32 I2C



Opsætning og brug af modul, på Dansk



DS3231M er et billigt, ekstremt nøjagtigt I2C-realtidsur (RTC). Enheden har en batteri indgang

og opretholder nøjagtig tid tagning, når hovedstrøm til

enheden er afbrudt. Integrationen af ​​de mikroelektromekaniske systemer (MEMS) resonator forbedrer

Langsigtet nøjagtighed af enheden og reducerer antallet af stykdele i en produktionslinje. DS3231M er tilgængelig i samme fodaftryk som den populære DS3231 RTC.

RTC vedligeholder sekunder, minutter, timer, dag, dato,

oplysninger om måned og år. Datoen i slutningen af

måned justeres automatisk for måneder med færre

end 31 dage, inklusive korrektioner for skudår. De

ur fungerer i enten 24-timers eller 12-timers format

med en AM/PM-indikator. To programmerbare klokkeslæts alarmer og en 1Hz udgang leveres. Adresse og

data overføres serielt gennem en I2C tovejs

bus. Et præcist temperaturkompenseret spændingsreference- og komparatorkredsløb overvåger status for VCC

for at detektere strømsvigt, for at give et nulstillet output og til

skift automatisk til backup-forsyningen, når det er nødvendigt. Derudover overvåges RST-stiften som en trykknap

input til generering af en mikroprocessor nulstilling. Se den

Blokdiagram for flere detaljer.



Modulparametre:

1. Størrelse: 38mm (længde) * 22mm (B) * 14mm (højde)

2. Vægt: 8g

3. Driftsspænding:3,3 – 5,5 V

4. Urchip: højpræcisions urchip DS3231

5. Ur nøjagtighed: 0-40 ℃ rækkevidde, nøjagtigheden 2 ppm, fejlen var omkring 1 minut

6. Kalendervækkeur med to

7. Programmerbar firkantbølgeudgang

8. Realtidsur generator sekunder, minutter, timer, dag, dato, måned og år og giver gyldig indtil år 2100 skudår kompensation

9. Chip temperaturføler leveres med en nøjagtighed på ± 3 ℃

10. Hukommelseschips: AT24C32 (lagerkapacitet 32K)

11. IIC bus interface, den maksimale transmissionshastighed på 400KHz (arbejdsspænding på 5V)

12. Kan kaskadekobles med andre IIC-enheder, 24C32-adresser kan kortsluttes A0/A1/A2 modificer standardadressen 0x57

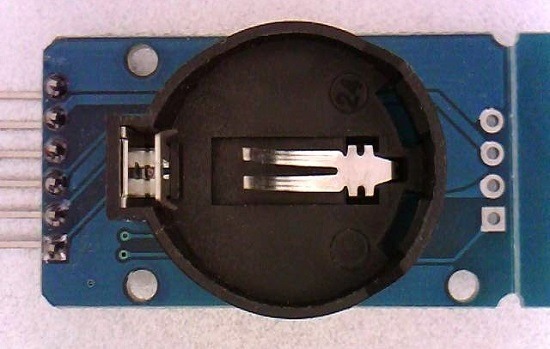

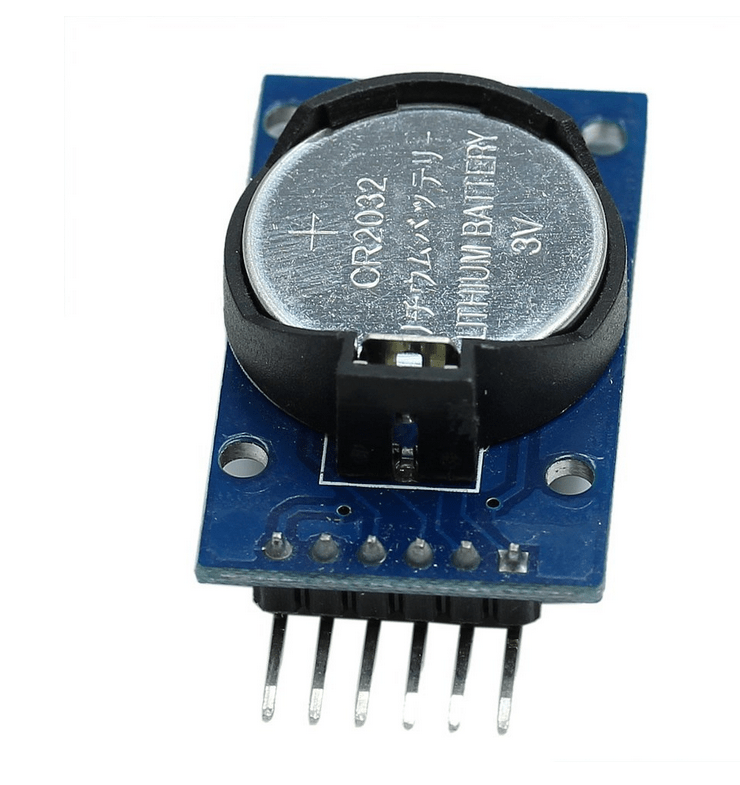

13. Kan bruge genopladeligt batteri LIR2032, for at sikre, at systemet efter strømsvigt bevæger uret enhver naturlig normal

14. Emballage: enkelt antistatisk emballage

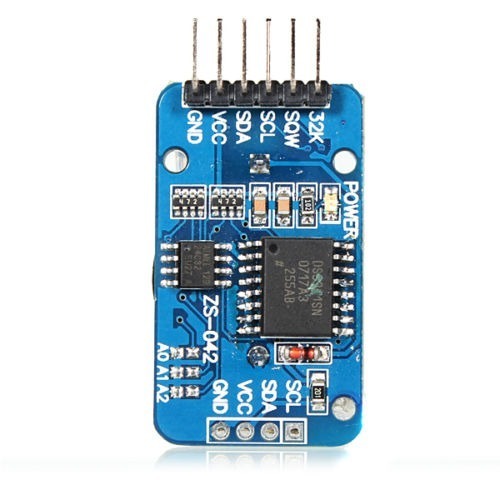

Instruktioner til ledningsføring (for eksempel med Arduino uno r3):

SCL → A5

SDA → A4

VCC → 5V

GND → GND



Pakke inkluderet:

1 stk DS3231M AT24C32 IIC-modul uden batteri



Datablad
