Beskrivelse
Usb Blaster til CPLD FPGA NIOS JTAG
Datablad
FUNKTIONER:
1. Understøtter 1,5V, 1,8V, 2,5V, 3,5V og 5,0V.
2. Understøtter alle ALTERA-produkter: CPLD (MAX3000, MAX7000, MAX9000 og MAX II); FPGA ( Stratix, StratixII, Cyclone, CycloneII, ACEX 1K, APEX20K og FLEX 10K ) ; Aktiv seriel konfigurationsenhed (EPCS1, EPCS4, EPCS16)
—- Nu har vi testet chip ved hjælp af dette værktøj er: Cyclone (EP1C3, EP1C6, EP1C12, EP1C20) ; Cyclon II (EP2C5, EP2C8, EP2C35); Stratix (EP1S10, EP1S20, EP1S25); Stratix II(EP2S60); FLEX10K(EPF10K10, EPF0K30); ACEX1K(EP1K30); MAX7000(MAX7128SLC84, MAX7128); AETC100(MAX3000, MAX3128); MAXII(MAXII240, MAXII570, MAXII1270); EPCS(EPCS1, EPCS4, EPCS16); EPC(EPC1, EPC4)

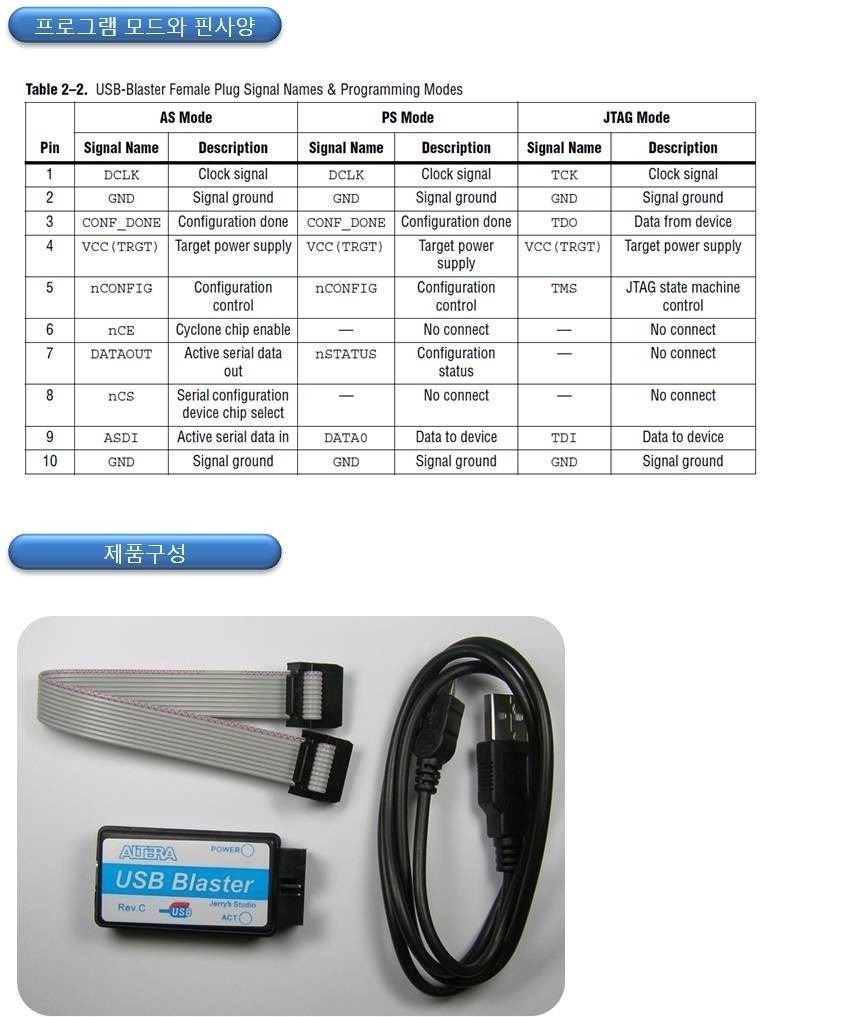

3. Support AS, PS og JTAG-program (med Verify og BankCheck funktion).
—- Da vi testede chippen ovenfor , bruger vi den anden programtilstand: JTAG ( Cyclone, CycloneII, Stratix II, Flex10K, Acex1K, Max7000 og Max3000) ; AS (EPCS1, EPCS4, EPCS16); PS ( Stratix , Stratix GX )
4. Understøtter indlejret logikanalysatorfunktion af SignalTapII
5. Understøtter NIOS II-kommunikation og debugger – Når du bruger den til at fejlsøge din Black Gold , vil den ikke pop op-advarsel
6. Hurtigere – omkring 6 gange end ByteblasterII
7. USB interface! — du behøver ikke en pc med seriel port nu
8. 100 % kompatibel med den officielle ALTERA USB Blaster

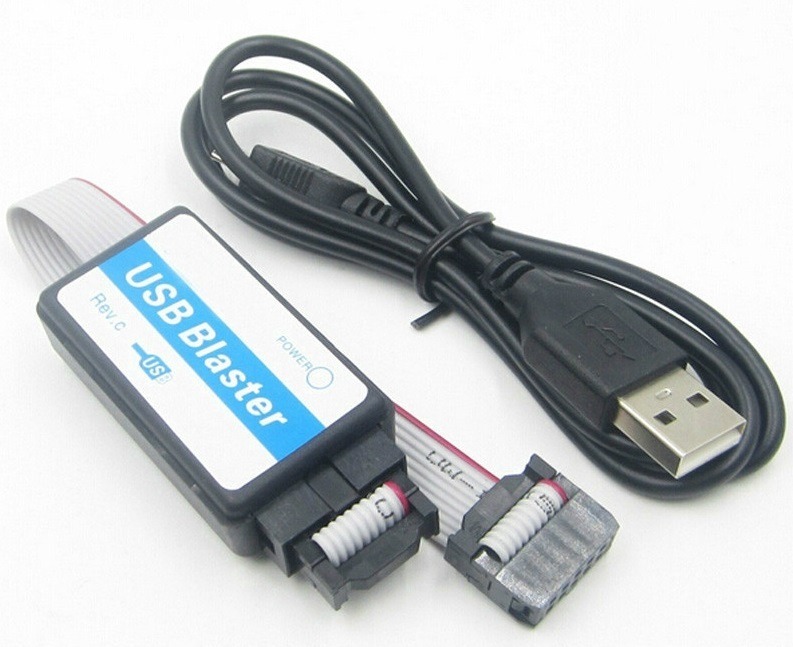

Pakkeliste
1, USB Blaster programmør
2, USB kabel span>
3, 10 kerne JTAG datalinje
Theiss –
Super fin.
Skulle bruge den til at programmere Altera Max10 FPGA
Kan fint anbefales!
