Beskrivelse
0-30V 2mA-3A Kontinuerligt justerbar DC-reguleret strømforsyning DIY Kit Kortslutningsstrømbegrænsende beskyttelse
Tekniske specifikationer:
Indgangsspænding: 24V AC (den største)
Indgangsstrøm: 3A (maks.)
Udgangsspænding: 0-30V konstant justerbar
Udgangsgrænsestrøm: 2mA-3A konstant justerbar
Udgangsspændingsrippel: 0,01 % (maksimalt)

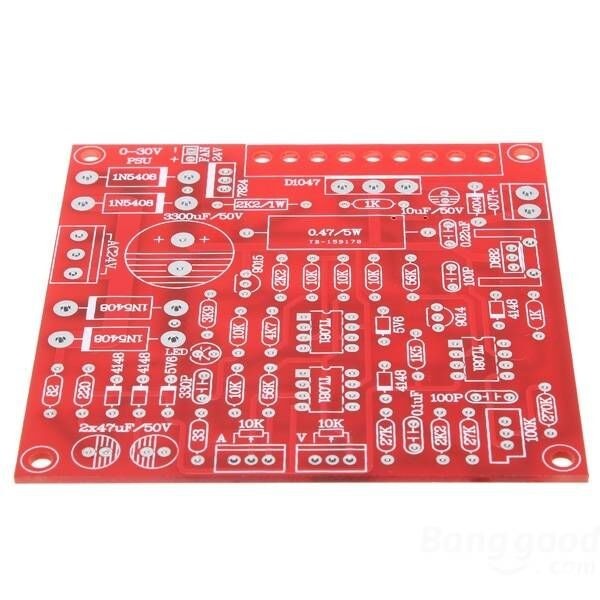

PCB-størrelse: 84 * 84 mm
Sættets vægt: 0,086 kg/sæt
Kretsløbskarakteristika:
Alle linjekomponenter, installation, nem vedligeholdelse;
Nem at justere udgangsspændingen;
Grænse for udgangsstrøm angives af LED’en;
Når udgangsstrømmen automatisk overstiger strømgrænsen til konstant strømtilstand, overbelastning eller manglende fuld beskyttelse.
Købsnoter:

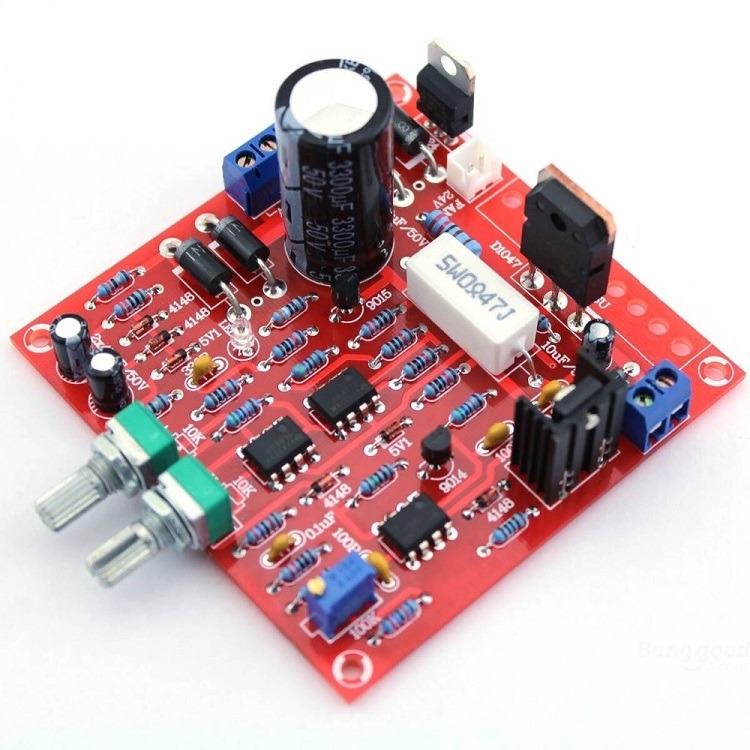

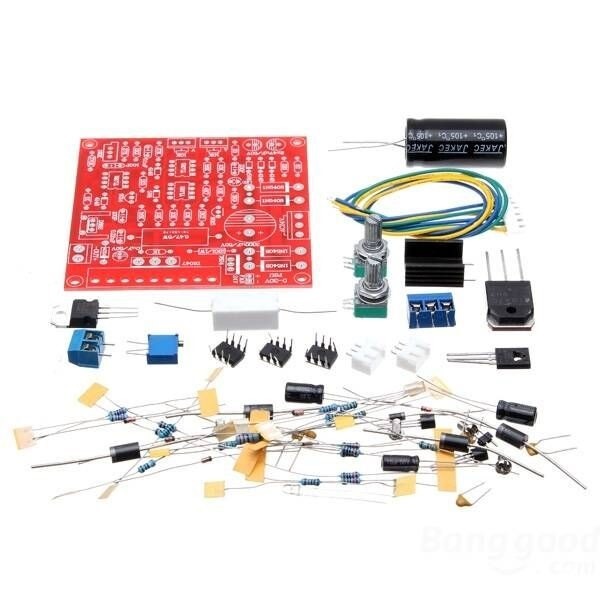

1. Produkttitel mærket “DIY kit” er dele, har brug for din egen svejsesamling, for at demonstrere bekvemmeligheden, hovedprodukterne på billedet viser, at svejsningen er afsluttet det fysiske kort, det andet tal er alle de dele, du modtager, sørg for at betale opmærksomhed skelne;
2. Sættet produktion har brug for passende elektronisk teknologi og evne, sørg for at du kan gøre komplet! Vi tilbyder en række komponenter af høj kvalitet, og alle er udført af ægte, ikke accepteret på grund af en mislykket installation og anmode om en returnering eller negativ feedback! Hvis du er i tvivl, kontakt venligst ejeren for at købe det færdige produkt! Ligesom forskellen i vurdering, bedes du bestå køber, køber forbeholder sig retten til at vælge butik!
Elektroniske entusiaster laver alle slags kredsløbseksperimenter, vi har alle brug for en god ydeevne for at levere en DC-spændingsstrømforsyning. Selvom skiftende strømforsyning med høj effektivitet, lille størrelse fordel, men uundgåeligt resterende højfrekvent interferens, og lineær reguleret strømforsyning på grund af dens meget lave interferens og gode barriereegenskaber, er stadig entusiaster og endda professionel producent af valg.
Dette kredsløb er en kontinuerlig justerbar strømforsyning af høj kvalitet, spændingsjusteringsområdet er 0-30V, inkluderer også et udgangsstrømbegrænsende kredsløb, kontrollerer effektivt den maksimale udgangsstrøm fra 2 mA til 3 A kontinuerligt justerbar, denne funktion lad strømforsyningskredsløbseksperimentet blive et uundværligt værktøj, det kan begrænse den nuværende typiske maksimale driftsstrøm for kredsløbsforsøget tænde dristigt for strømmen, vær ikke bekymret for fejl eller installationsfejl forårsaget af en stor strømforsøgskredsløbsskade.
Radiator og blæser er ikke inkluderet i sættet , kortets venstre ekstern 24V køleventilatorstik. Regulatorkredsløbet skal tilføjes en stor nok køleplade eller ventilator til at køre med en belastning, husk! Overophedning kan beskadige regulatoren.
Potentiometer kan loddes direkte til brættet, men også føre til panelmonteringssæt i forbindelse med fatning og kabel
valg af 24V AC udgangseffekttransformer (eller dobbelt 12V, midterhane ledig, ikke over denne spænding), mulighederne for strøm til efterspørgsel, for 30V3A output, skal strømtransformer være større end 90W.
Kretsjustering:
1. Spændingsjusteringspotentiometeret ved minimumspositionen (helt mod uret til minimum), juster RV1 (100K justerbar modstand), udgangsspændingen på 0V til:
Maksimal udgangsspænding uden justering, brug 24V AC-indgangen, maksimal udgangsspænding på ca. 31V:
2. Indstillingen for udgangsstrømgrænsen: Potentiometerpositionen bestemmes af strømmen, spænding 10V nedenfor viser, 10 ohm belastningsmodstand, juster strømpotentiometeret tillader, at LED bare lyser op, denne gang for 1A strømpotentiometerpositionen til konstantstrømkredsløbstilstand, derefter juster spændingspotentiometeret, du kan se, at spændingen ikke fortsætter med at stige, forbliv ved 1A strømbegrænsende tilstand:
Tip: Strømproduktion er et kredsløb med høj spænding og høj strøm, sørg for at være omhyggelig, ellers kan det skade den personlige sikkerhed! Vores eneste garanti for, at sættet er korrekt, og kredsløbet bærer ingen negative konsekvenser på grund af produktionen!
