Beskrivelse

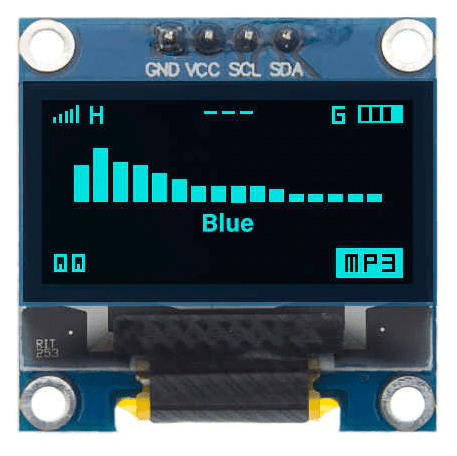

0,96″ I2C IIC SPI Seriel 128X64 OLED (ny model)





Opsætning og brug af modulet, på Dansk



Hvad er OLED?

• OLED (Organic Light-Emitting Diode) er en selvlysende teknologi, der består af en tynd, flerlags organisk film placeret mellem en anode og katode. I modsætning til LCD-teknologi kræver OLED ikke baggrundsbelysning. OLED har et stort anvendelsespotentiale til stort set alle typer skærme og betragtes som den ultimative teknologi til næste generation af fladskærme.

Brugen af ​​OLED-teknologi giver følgende fordele for fladskærme?

• 1. En forenklet fremstillingsproces sammenlignet med TFT-LCD .
• 2. Selvudsendende lys, i modsætning til den nødvendige baggrundsbelysning til TFT-LCD.
• 3. Høj lysstyrke.
• 4. Let og tynd (Skærm er mindre end 2 mm).
• 5. Kan have brede betragtningsvinkler?~180??
• 6. Lav driftsspænding og strømforbrug.
• 7. Hurtigt svar
• 8. Bredt udvalg af driftstemperaturer (-40c til 85c).

En sammenligning af OLED- og TFT-LCD-skærmteknologier

• Hvordan udsender OLED lys?
• OLED’s grundlæggende struktur består af organiske materialer placeret mellem katoden og anoden, som er sammensat af elektrisk ledende transparent indiumtinoxid (ITO). De organiske materialer består af en flerlags tynd film, som inkluderer Hole Transporting Layer (HTL), Emission Layer (EML) og Electron Transporting Layer (ETL). Ved at påføre den passende elektriske spænding sprøjtes huller og elektroner ind i EML fra henholdsvis anoden og katoden. Hullerne og elektronerne kombineres inde i EML for at danne excitoner, hvorefter der opstår elektroluminescens. Overførselsmaterialet, emissionslagsmaterialet og valg af elektrode er nøglefaktorerne, der bestemmer kvaliteten af ​​OLED-komponenter.



Driver-IC: SSD1306

Kompatibel med 3,3V og 5V kontrolchip I/O-niveau

Mål: 25,3 x 26 mm

Temperatur: -30°C til 70°C

Bredt strømforsyningsområde: DC 3V-5V

Effekt: 0,06W

Opløsning: 128×64

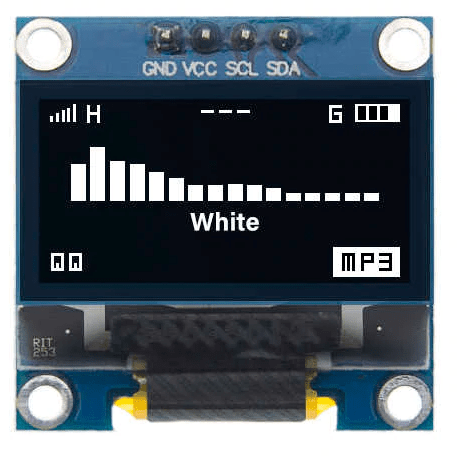

Farve: Blå eller hvid

Grænseflade:

VIGTIG: Pin-opsætning (GND – VCC – SCL – SDA)

GND: Power Gound

VCC: 2,2V-5,5V

SCL: CLK-ur (Højniveau 2,2V-5,5V)

SDA: MOSI-data (Højniveau 2,2V-5,5V)

Grænseflade: IIC/I2C

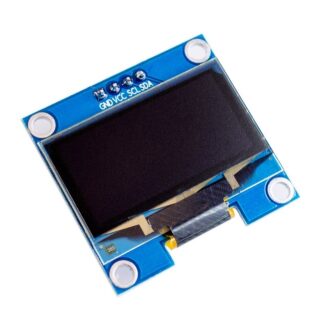

0,96 tommer 4-benet IIC I2C OLED-skærmmodul





Pakket inkluderer

1 stk 0,96″ I2C IIC SPI Seriel 128X64 OLED (ny model) – udvalgt model (blå/hvid)
