0,96 tommer I2C IIC SPI Seriel 128×64 OLED

Beskrivelse

0,96 tommer I2C IIC SPI Seriel 128×64 OLED



Opsætning og brug af modulet, på Dansk



Hvad er OLED?

• OLED (Organic Light-Emitting Diode) er en selvlysende teknologi, der består af en tynd, flerlags organisk film placeret mellem en anode og katode. I modsætning til LCD-teknologi kræver OLED ikke baggrundsbelysning. OLED har et stort anvendelsespotentiale til stort set alle typer skærme og betragtes som den ultimative teknologi til næste generation af fladskærme.

Brugen af ​​OLED-teknologi giver følgende fordele for fladskærme?

• 1. En forenklet fremstillingsproces sammenlignet med TFT-LCD .
• 2. Selvudsendende lys, i modsætning til den nødvendige baggrundsbelysning til TFT-LCD.
• 3. Høj lysstyrke.
• 4. Let og tynd (mindre end 2 mm).
• 5. Kan have brede betragtningsvinkler?~180??
• 6. Lav driftsspænding og strømforbrug.
• 7. Hurtigt svar
• 8. Bredt udvalg af driftstemperaturer (-40c til 85c).

En sammenligning af OLED- og TFT-LCD-skærmteknologier

• Hvordan udsender OLED lys?
• OLED’s grundlæggende struktur består af organiske materialer placeret mellem katoden og anoden, som er sammensat af elektrisk ledende transparent Indium Tin Oxide (ITO). De organiske materialer består af en flerlags tynd film, som omfatter Hole Transporting Layer (HTL), Emission Layer (EML) og Electron Transporting Layer (ETL) Ved at påføre den passende elektriske spænding injiceres huller og elektroner i EML fra henholdsvis anoden og katoden inde i EML for at danne excitoner, hvorefter der opstår elektroluminescens. Overførselsmaterialet, emissionslagsmaterialet og valg af elektrode er nøglefaktorerne, der bestemmer kvaliteten af ​​OLED-komponenter.



Funktioner 4 ben:

Driver-IC: SSD1306

Kompatibel med 3,3V og 5V kontrolchip I/O-niveau

Mål: 29,28 x 27,1 mm

Temperatur: -30°C til 70°C

Bredt strømforsyningsområde: DC 3V-5V

Effekt: 0,06W

Opløsning: 128×64

Grænseflade: Gul/blå variation leveres uden knappenålshoved

VIGTIG: Pin-opsætning (VCC – GND – SCL – SDA)

GND: Power Gound

VCC: 2,2V-5,5V

SCL: CLK-ur (Højniveau 2,2V-5,5V)

SDA: MOSI-data (Højniveau 2,2V-5,5V) Interface: IIC/I2C

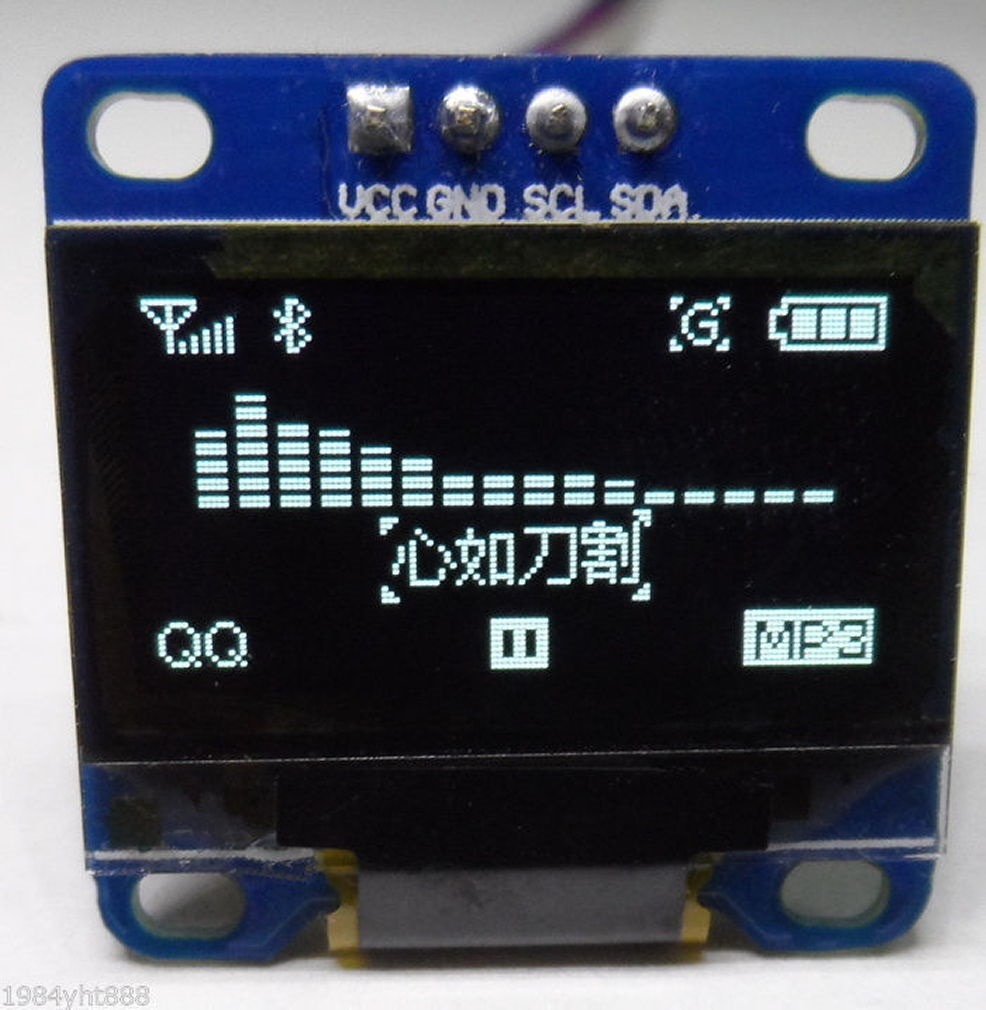

0,96 tommer 4-pin IIC I2C OLED-skærmmodul

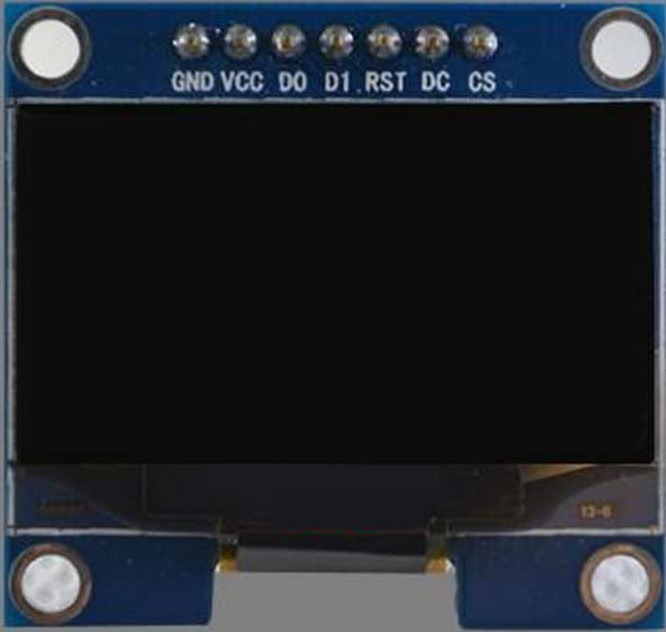

Funktioner 7 ben:

Opløsning: 128X64

Farve: Hvid

Betragtningsvinkel: større end 160 grader

Understøttede platforme: til arduino, 51-serien, MSP430-serien, STIM32/2, SCR-chips

Lavt strømforbrug: 0,04W under normal drift

Understøtte bredspænding: 3,3V-5V DC

Arbejdstemperatur: -30-80 grader

Mål: 27mm x 27mm

Driver-IC: SSD1306

Kommunikation: IIC, kun to I/O-porte

Ingen skrifttype: Softwaren tager ordet modulo

Baggrundsbelysning: OLED selvlys, ingen baggrundsbelysning

Grænseflade:

VIGTIG: Pin-opsætning (GND – VCC – D0 – D1 – RES – DC – CS)

GND (Strømjord)

VCC (Strøm + 3,3-5V)

D0 (SPI clock line for SPI interface og IIC clock line for IIC interface)

D1 (SPI-datalinje til SPI-grænseflade og IIC-datalinje til IIC-grænseflade)

RES (OLED-nulstilling, OLED skal nulstilles én gang efter tænding)

DC (SPI-data/kommandovalgpin, bruges til at indstille IIC-adresse ved IIC-interface)

CS (OLED SPI chip valg, aktiv lav, hvis du ikke vil bruge skal jordes)







Pakke inkluderet:

• 1 X 0,96″ I2C IIC SPI Seriel 128X64 OLED LCD LED-skærmmodul til Arduino (udvalgt model)
