Beskrivelse

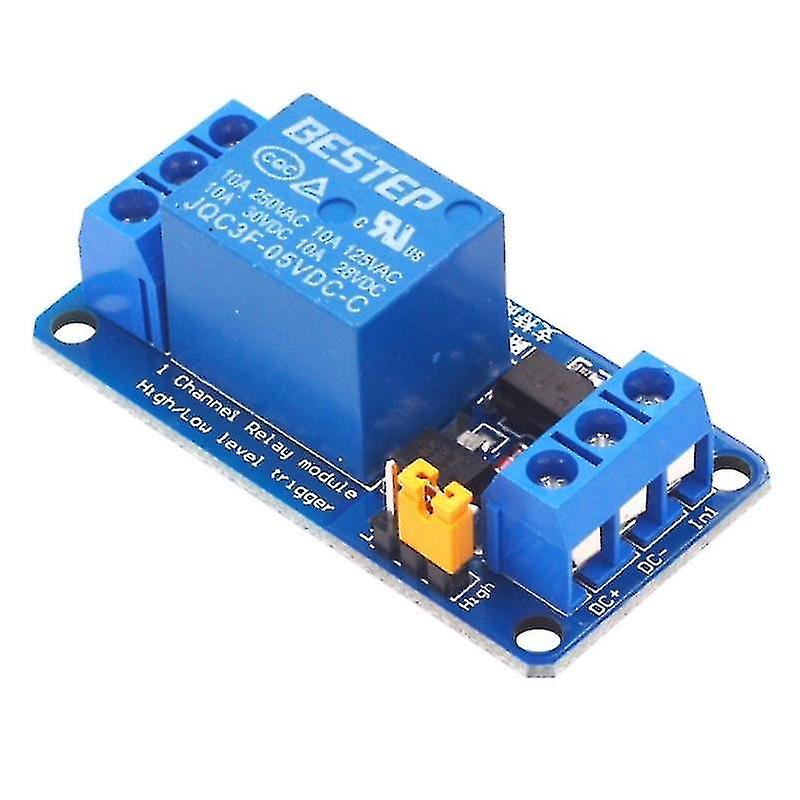

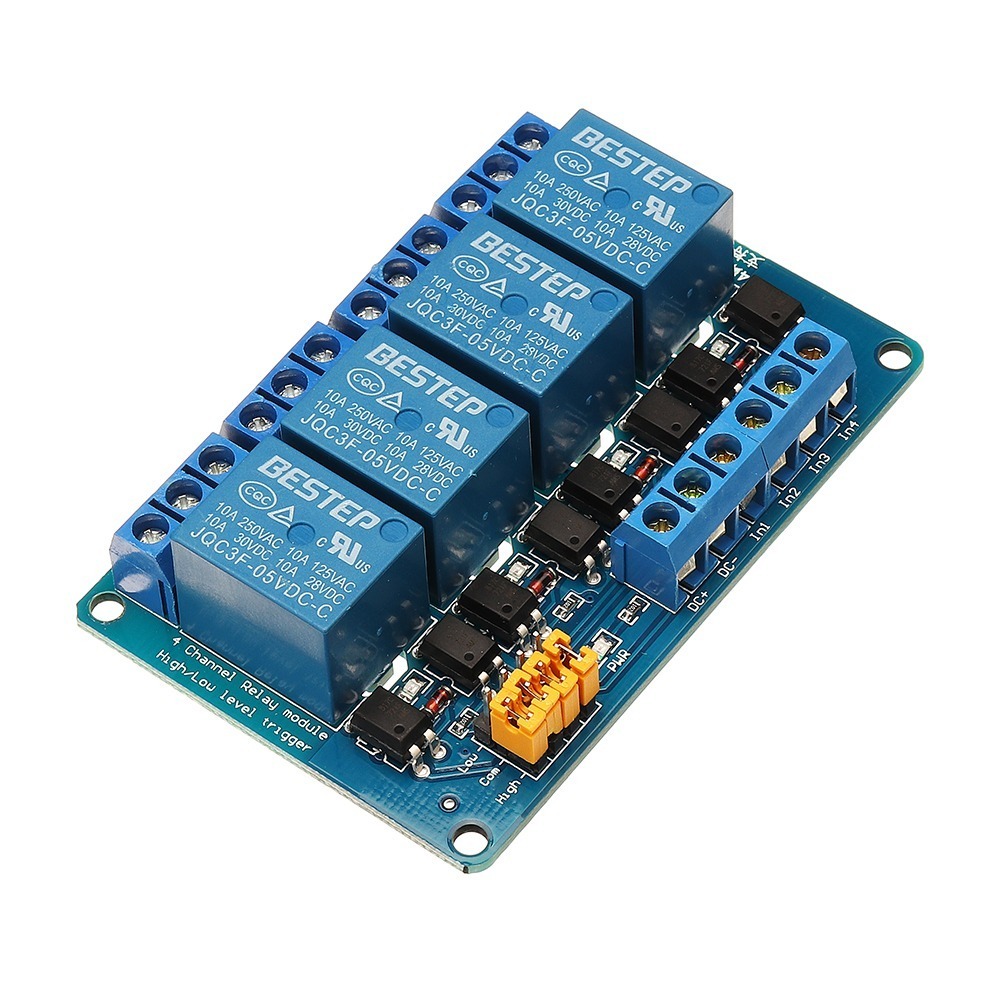

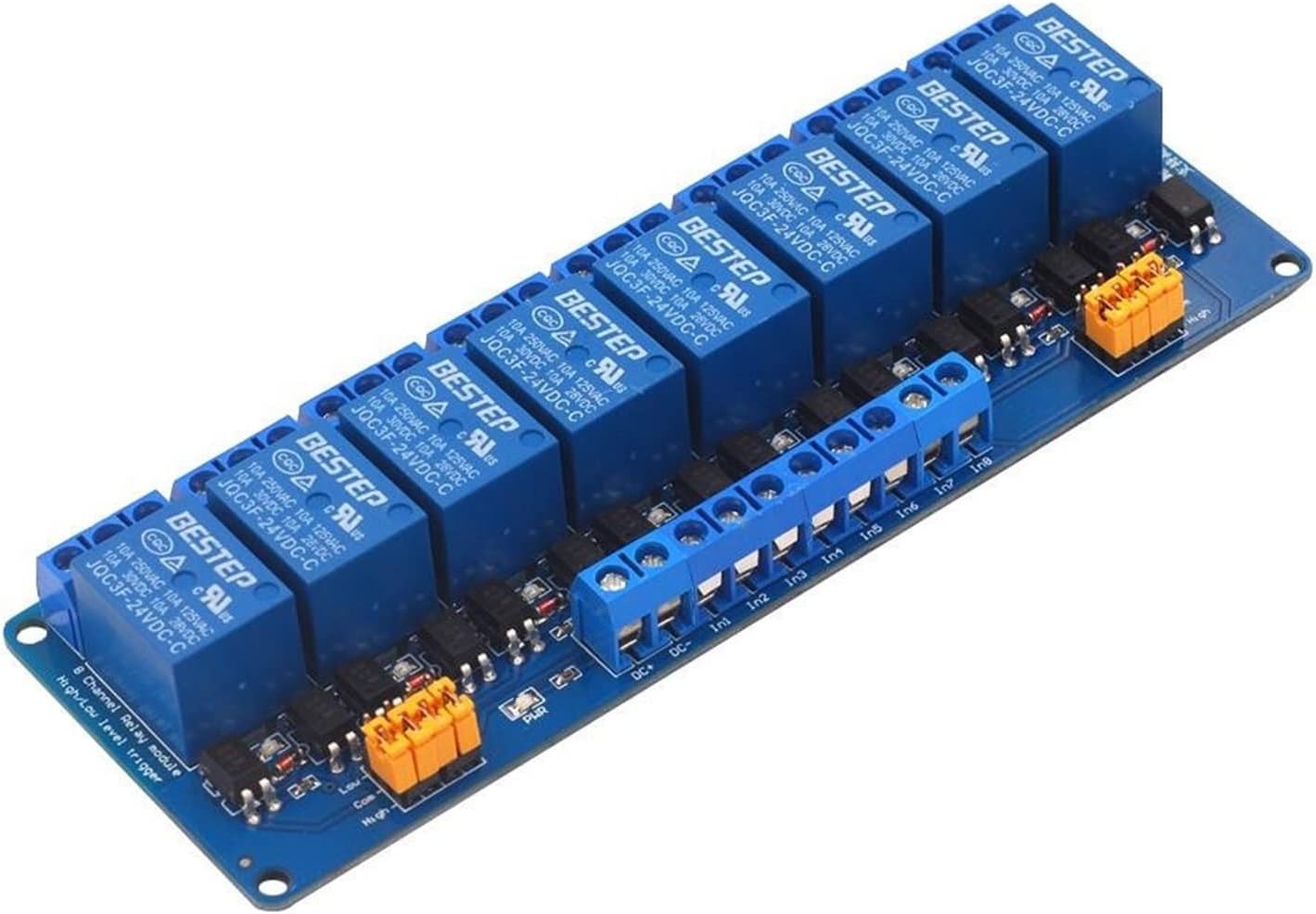

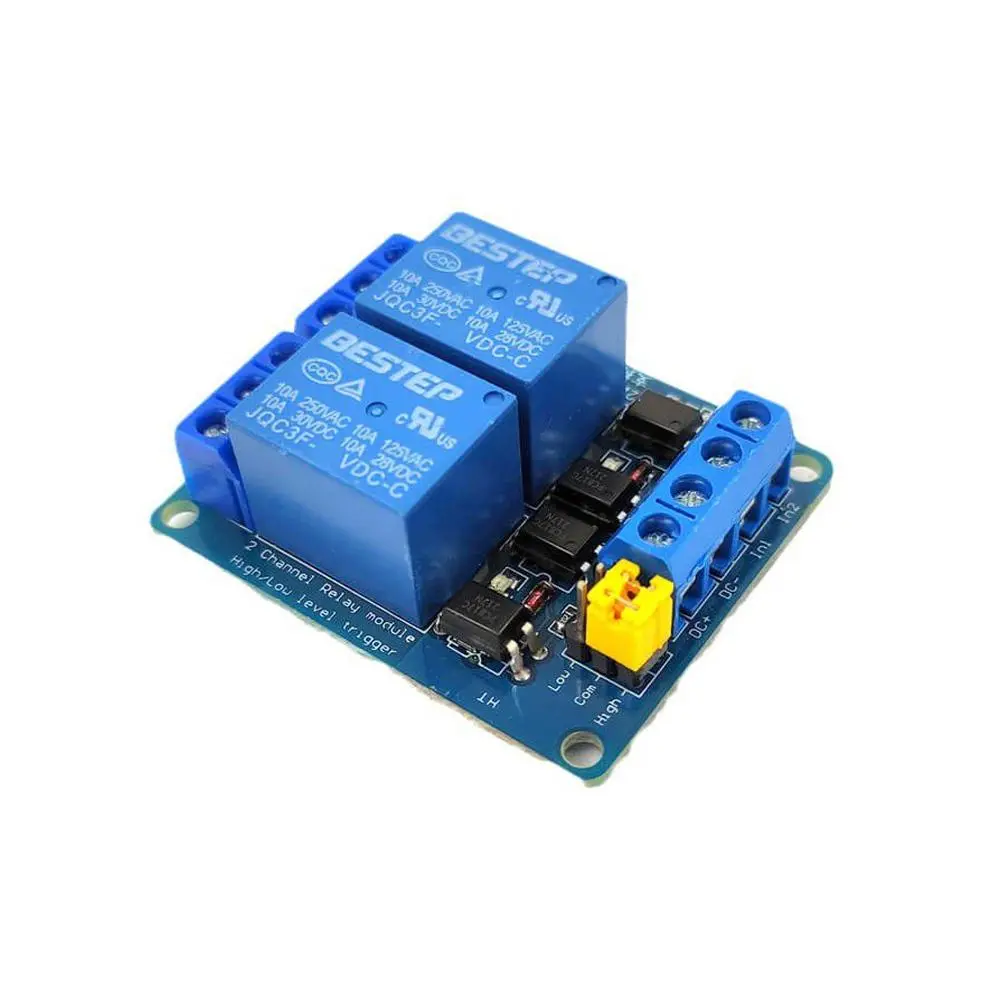

3V relæmodul Højt og lavt niveau trigger dobbelt optokobler isolation



Maksimal belastning: AC 250V/10A, DC 30V/10A.

Chip-optokobler-isolering, stærk køreevne, stabil ydeevne, triggerstrøm 5mA.

Arbejdsspændingen er 3V.

Hver kanal i modulet kan konfigureres med high jumper eller lavt niveau trigger.

Fejltolerant design, selvom kontrollinjen er brudt, vil relæet ikke virke.

Strømindikator (grøn),  relæstatusindikator (rød).

Grænsefladedesignet er humaniseret, alle grænseflader kan forbindes direkte gennem terminalerne, så det er meget praktisk.

Modulstørrelse: 50 mm x 18,5 mm (bredde x højde).

Der er 4 faste bolthuller, huller 3,1 mm

Modulgrænseflade:

1. DC+: Tilslut den positive effektpol.

2. DC-: Tilslut den negative pol.

3. IN1-IN8: I henhold til indstillingen af ​​hver vej kan den tilsvarende relædrift styres med højt eller lavt niveau.

Relæudgang: alle grænseflader kan forbindes direkte til ledning for at lette brugerbrug.

1. NO1–NO8: Relæet er normalt åbent, relæet suspenderes før det trækkes ind og kortslutter derefter med COM.

2. COM1–COM8: Relæ fælles grænseflade

3. NC1–NC8: Relæ normalt tæt, kort forbundet med COM før indtræk og suspenderet efter indtræk.

Højt og lavt niveau trigger mulighed:

1. S1-S8 er det høje niveau af triggervalg af relæ 1 kanal – 8 kanal.

2. Når COM er kort forbundet med LOW, er det tilsvarende relæ LOW level trigger, mens når COM er kort forbundet med high end er high level trigger.

Pakket indeholder:

1 x 3V relæmodul
