Beskrivelse

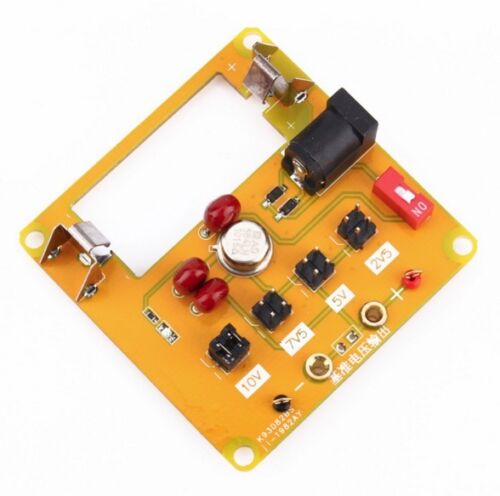

AD584 Højpræcisions Spændings Reference Modul 4-kanals
AD584 anbefales som en ekstern præcisions reference spændingskilde på 12 eller 14 bit digital til analog (DAC)/analog til digital (ADC) konverter reference spændingskilde, og dens ydeevne er normalt bedre end standard stand-alone reference.
Funktioner:
Ombord på minimum 12V batteri ved vi, at batteriet er den laveste støj, så det kan udsende uberørt, stabil spænding for at give en pålidelig garanti
Tavlen har fire programmeringsklemmer, som hver svarer til en udgangsspænding, kortslutter ved at kortslutte den tilsvarende klemrække for at give den tilsvarende spænding. Fordi AD584 programmeringsbenene ved programmering af dens korte modstand vil påvirke udgangsspændingen, for at reducere kortslutningsmodstanden, to terminaler parallelt. Alternative fordele ved afbryderterminaler er mere pålidelige og fleksible, kortslutningsmodstanden kan være mindre.
Temperatur koefficient: 5 ppm / ° C (maksimum, 0 ° C til 70 ° C, AD584L) 15 ppm / ° C (maksimum, -55 ° C til + 125 ° C, AD584T)
Strømforbrug: Statisk strøm: 1 mA (maks.), lav hvilestrøm er ideel til batteridrevet.
Belastningskapacitet: 10 mA
Driftsspænding: 12V til 30V, bemærk, at den påkrævede driftsspænding er højere end den programmerede udgangsspænding
Temperaturområde: AD584J / K / L nominel driftstemperaturområde på 0 ° C til + 70 ° C, AD584S / T, med -55 ° C til + 125 ° C.
Den eksterne strømforsyningsgrænseflade, du har brug for mere end 11V DC spænding
Referencespændingsudgangsgrænsefladen med kobber 2 mm teststik til nem kortlægning i pen-multimeteret for at måle eller kalibrere andre instrumenter.
Hvert kort på fabrikken skal detekteres med Aglient 6-cifret multimeter og mærket med udgangsspændingen, brugervenligt.
Før registrering af multimeter og board opvarmning mindst 30 minutter ved stuetemperatur 25 grader, for at sikre, at detektionen nøjagtighed.
Følgende er seks og et halvt Agilent multimeter målt 2,5V spændingsudgangseffekt,
