Beskrivelse

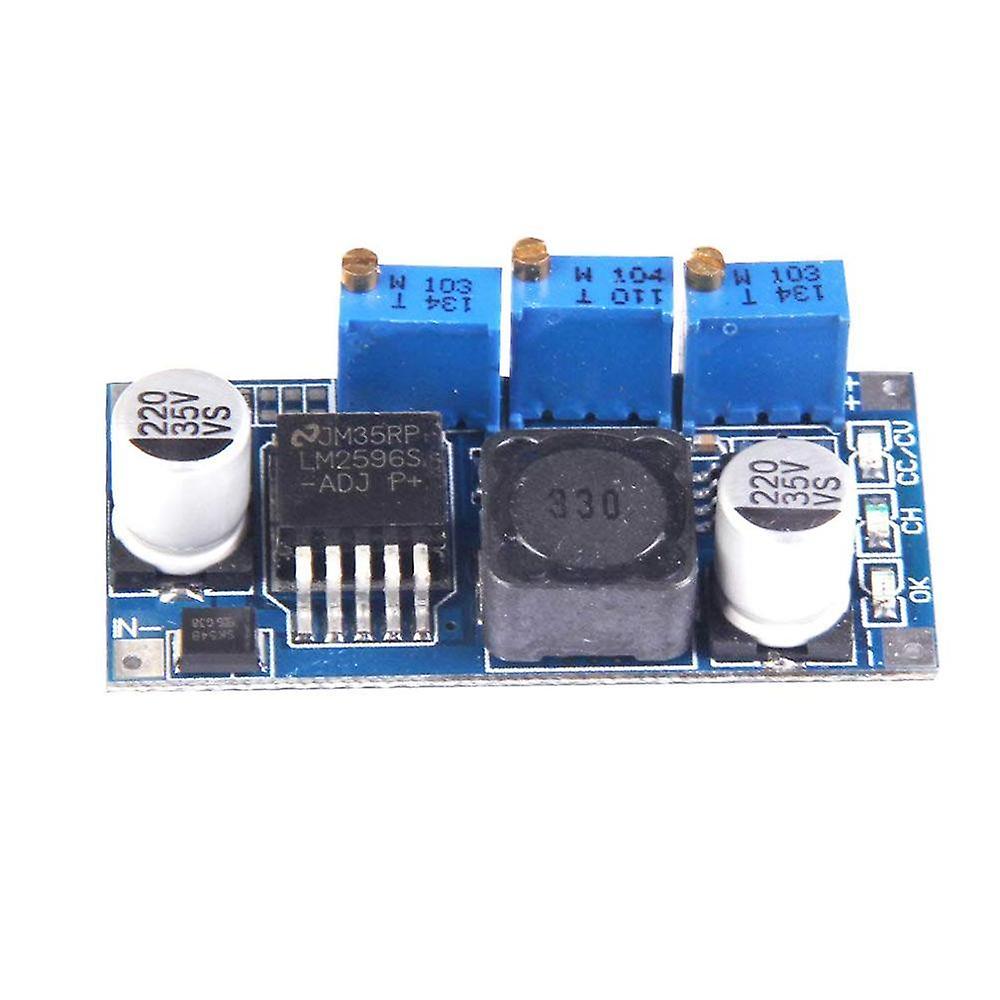

LM2596 LED-driver DC-DC Step-down Justerbart CC/CV-strømforsyningsmodul
Funktioner:
1. Den faste drej lampestrømmen til 0,1 gange værdien af den konstante strøm (ved når 2 identificerer været ‘er fuld);
2. Øget input omvendt polaritet for beskyttelse, diode;
3. Brug af dedikeret reference for IC, og høj – præcision fra modstanden, så den konstante strøm er mere stabil (20 grader til 100 grader, den konstante strøm 1 a, når temperaturdriften er mindre end 1%).</div >
Særligt velegnet til LED-driveren
* Højeffekt LED konstant strømdrev
* Lithium ‘oplader (eller ferroelektrisk)
* 4 v, 6 v, 12 v, 14 v, 24 v ‘oplader
* Nikkelcadmium, nikkelmetalhydrid-pakkeoplader
Til * Solpaneler og vindmøller
Specifikationer:
* Modulets egenskaber: ikke – isoleret konstant strøm og spænding for modulet
* Rettelse: ikke-synkron berigtigelse
* Indgangsspænding: 7 v – 35 v
* udgangsspændingen: 1,25 V – 30 V
* Udgangsstrømmen: justerbar maksimalt 3 a
* Konverteringseffektivitet: 92 % (den højeste)
* Skiftefrekvens, 150 KHZ
* udgangsbølgen: 50 mv (maks.) 20 m båndbredde
* Belastningsreguleringen: plus eller minus 0,5 %
* Spændingsregulering: plus eller minus 2,5 %
* Driftstemperatur: – 40 ° til + 85 °

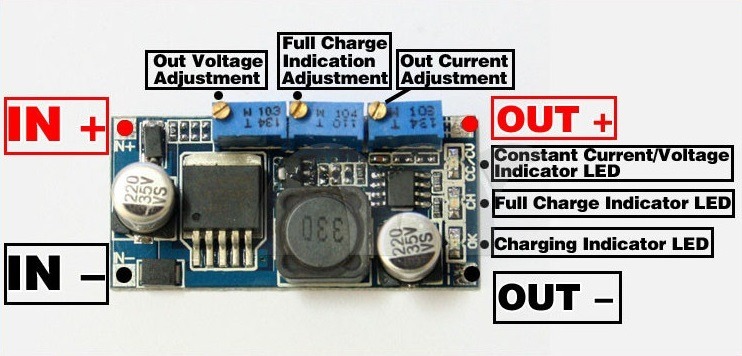

Brugen:
* Sørg for spændingen og strømmen af ’du skal oplade
* Juster konstantspændingspotentiometeret for at få udgangsspændingen til at være den samme som ladespændingen
* Potentiometerjusteringsretning: Med uret (sker), mod uret (mindske)
* Brug multimeteret i 10 en strømskala til at måle udgangskortslutningsstrømmen, og juster strømpotentiometeret for at sikre, at udgangsstrømmen svarer til den forventede ladestrømværdi
* Overførselslampens ladestrøm er standard 0,1 gange ladestrømmen (konstant strømværdi)
* Forbundet til ‘og prøv at oplade (for de foregående fem trin er modulets indgangsterminal forbundet til strømkilden, udgangsbelastningen er IKKE forbundet til batterier).
LED konstant strøm driverbrug:
* Sørg for driftsstrøm og Max driftsspænding for den LED, du skal køre.
* Juster konstantspændingspotentiometeret for at sikre, at udgangsspændingen er op til LED Max driftsspænding.
* Brug multimeteret i 10 en strømskala til at måle udgangskortslutningsstrømmen og justere strømpotentiometeret. For at sikre udgangsstrømmen til den forventede LED-driftsstrøm.
* Deltag i LED-testen (For de ovenstående tre trin er modulets indgangsterminal forbundet til strømkilden, udgangsbelastningen er IKKE forbundet med LED’en).
Pakket inkluderer:
1 stk LM2596 LED-driver DC-DC Step-down Justerbar CC/CV strømforsyningsmodul
