Beskrivelse

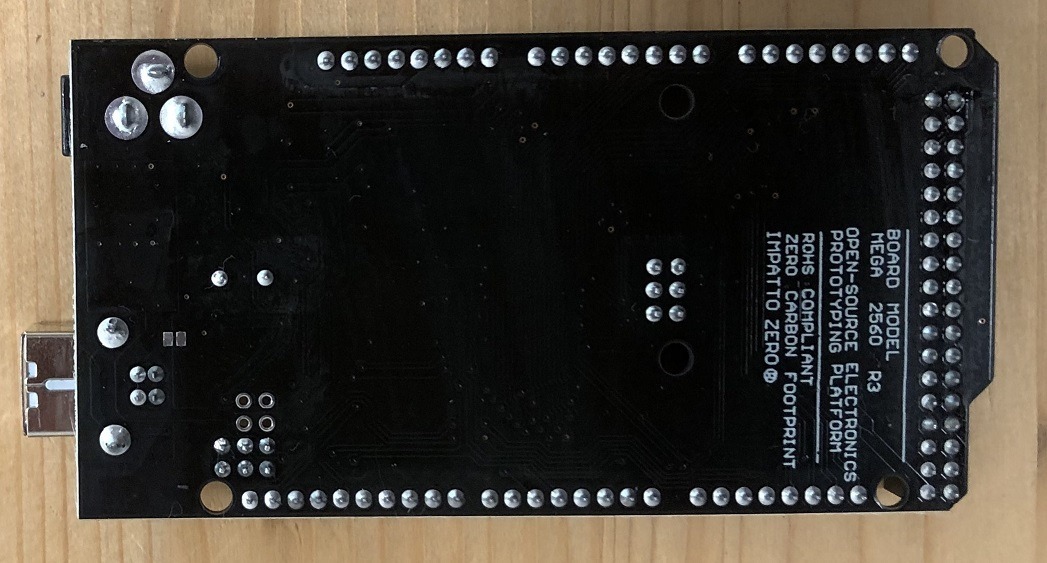

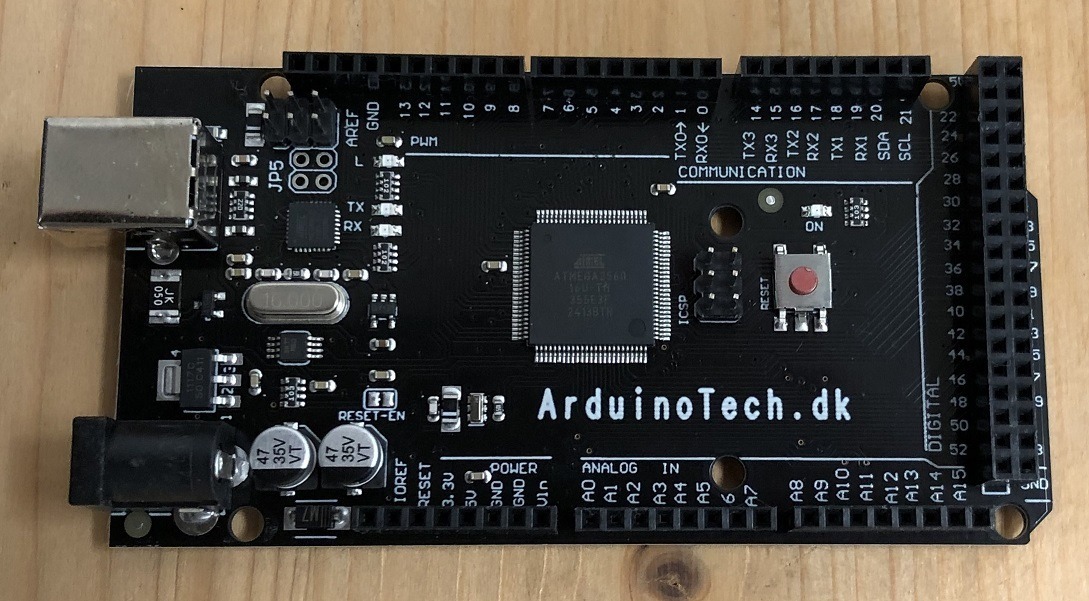

ArduinoTech MEGA2560 R3



ArduinoTech MEGA2560 R3 board er 100 % kompatibelt med original Arduino, nu har det perfekt kvalitet og ydeevne.

Den har 54 digitale input/output-ben (hvoraf 14 kan bruges som PWM-udgange), 16 analoge indgange, 4 UART’er (hardware-serielle porte), 16MHz-krystallen, USB-B-forbindelsen, DC-strømstikket, en ICSP header og en nulstillingsknap.

Den indeholder alt, hvad der er nødvendigt for at understøtte mikrocontrolleren. Tilslut den blot til en computer med et USB-kabel eller forsyn den med en AC-til-DC-adapter eller batteri for at komme i gang.

Mega 2560 R3 tilføjer også SDA- og SCL-stifter ved siden af ​​AREF, placeret i nærheden af ​​RESET-stiften. Den ene er IOREF, der tillader skjoldene at tilpasse sig spændingen fra kortet. Den anden er ikke forbundet og er reserveret til fremtidige formål. Mega 2560 R3 fungerer med alle eksisterende skjolde, men kan tilpasse sig nye skjolde, som bruger disse ekstra stifter.

Mega 2560-kortet kan programmeres med Arduino-softwaren (IDE).

Mega 2560 leveres forprogrammeret med en bootloader, der giver dig mulighed for at uploade ny kode til den uden brug af en ekstern hardware-programmør.

Du kan også omgå bootloaderen og programmere mikrocontrolleren gennem ICSP-headeren (In-Circuit Serial Programming) ved hjælp af ISP eller lignende.



Specifikation

Mikrocontroller: ATMEL ATmega2560-16U-TW.

Driftsspænding 5V.

Indgangsspænding (anbefalet) 7-12V.

Indgangsspænding (grænser) 6-20V.

Digitale I/O-ben 54 (hvoraf 14 giver PWM-output).

Analoge inputpins 16.

DC-strøm pr. I/O-ben 40 mA.

DC-strøm til 3,3V ben 50 mA.

Flash-hukommelse 256 KB, hvoraf 8 KB bruges af bootloader.

SRAM 8 KB.

EEPROM 4 KB.

Urhastighed 16 MHz.



Pakket inkluderer:

1 stk ArduinoTech MEGA2560 R3
