Beskrivelse

ESP32-S3-Nano Development Board (ESP32-S3R8)

ESP32-S3-Nano adopterer ESP32-S3R8 chippen og er kompatibel med Arduino Nano ESP32. Den er kompakt i størrelse og kraftfuld, velegnet til applikationer som IoT og MicroPython og nem at integrere i dine projekter.

• Vedtager ESP32-S3R8-chip med Xtensa® 32-bit LX7 dual-core processor, der kan køre ved 240 MHz
• Integreret 512KB SRAM, 384KB ROM, 8MB PSRAM, 16MB Flash-hukommelse
• Integreret 2,4 GHz Wi-Fi og Bluetooth LE dual-mode trådløs kommunikation med overlegen RF-ydeevne
• Understøtter problemfri skift mellem Arduino- og MicroPython-programmering, mere fleksibel brug
• Kompatibel med Arduino IoT Cloud, gør det muligt at overvåge og kontrollere dit projekt fra hvor som helst ved at bruge Arduino IoT Cloud-appen
• Understøtter HID, der emulerer Human Interface-enheder såsom tastaturer eller mus via USB-port for lettere interaktion med pc

Produktparametre

• Model: ESP32-S3-Nano
• Mikrocontroller: ESP32-S3R8 (Dual-core 32-bit Xtensa LX7)
• Urfrekvens: ESP32-S3R8: 240MHz
• Lagring: ESP32-S3R8: 384 kB ROM, 512 kB RAM, 16 MB Flash, 8 MB PSRAM
• Trådløs kommunikation: 2,4 GHz WiFi + Bluetooth LE
• Driftsspænding: 3,3V
• Strømindgang: 6~21V
• Nulstil knap: Lodret
• IO-pin Udgangsstrøm: 40mA
• Digitale stifter: 14
• Analoge ben: 8
• DAC: Ingen
• PWM: 5
• UART: 2
• I2C: 1
• SPI: 1
• KAN: Ingen
• DC-stik: Ingen
• Power output header: Ingen
• 5V udgangseffekt: 1000mA Max
• Eksperimentkort: Support

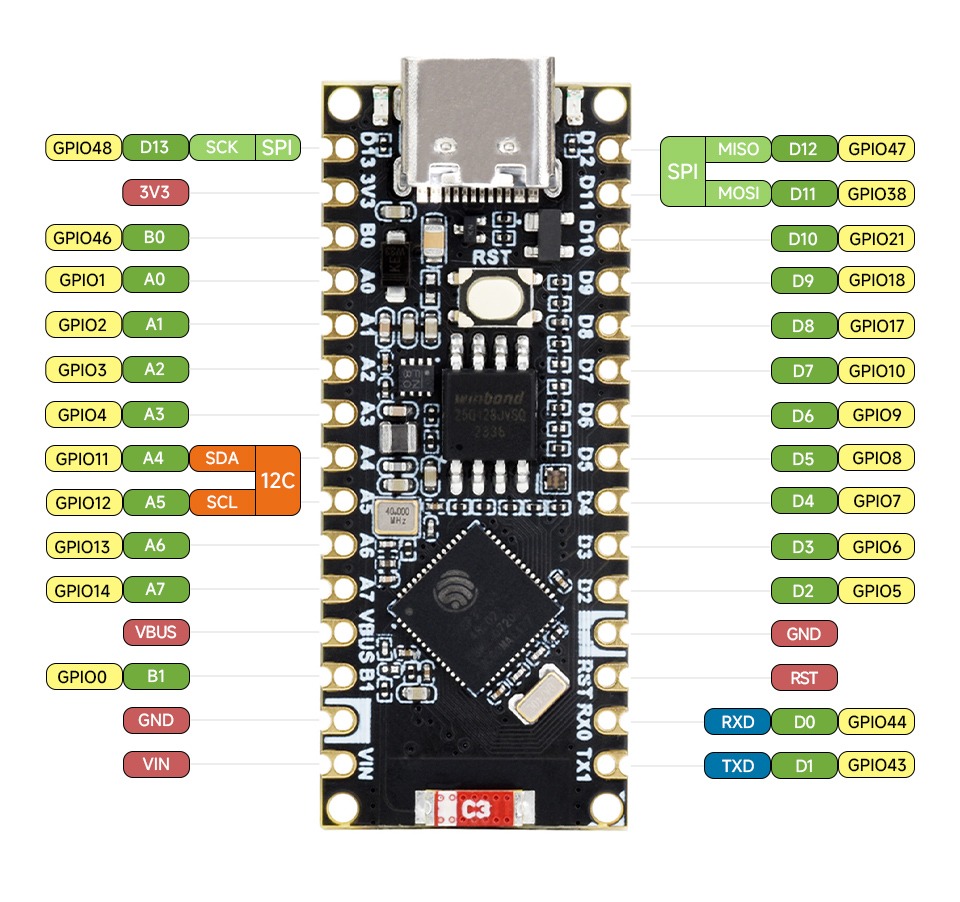

Hvad er der ombord

1. ESP32-S3R8 dual-core processor op til 240 MHz kørefrekvens
2. W25Q128JVSIQ 16 MB Flash, til program- og datalagring
3. MP2322GQH 3,3V spændingsregulator
4. 2,4G keramisk antenne
5. USB Type-C-stik til download af program og fejlretning af seriel port
6. RST-knap til nulstilling af ESP32-S3R8
7. Arduino Nano-grænseflade kompatibel med Arduino-grænseflade, tilpasset loddepude på 2,54 pitch, kan tilsluttes direkte til eksperimentelt bord
8. RGB-indikator blinker og slukker derefter under tænding eller nulstilling, understøtter programmerbar kontrol, efter at kortet er startet op normalt
9. Strømindikator
10. Bruger-LED

Wiki: www. waveshare.com/wiki/ESP32-S3-Nano

pin header medfølger
