Beskrivelse

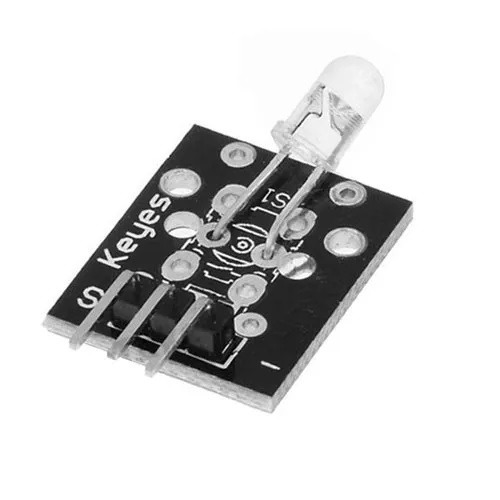

KY-005 Infrarødt sender modul
KY-005 Infrarød Transmitter-modulet udsender infrarødt lys ved 38kHz. Den kan bruges til at styre tv, stereoanlæg, klimaanlæg og andre enheder med IR-modtagere. Den kan også bruges sammen med KY-022 infrarød modtager modul.
Kompatibel med Arduino, Raspberry Pi, ESP32 og andre populære mikrocontrollere.
KY-005 SPECIFIKATIONER
Dette modul er ret simpelt og består af en 5 mm infrarød LED og 3 han-header-stifter. Håndteres med forsigtighed, lad være med at blinke IR-lys direkte til øjnene.
Forbind kortets strømledning (midt) og jord (-) til henholdsvis +5 og GND på Arduino.
Forbind signalbenet (S) til ben 3 på Arduino Uno.
Pin-nummeret for IR-senderen bestemmes af IRremote-biblioteket. Andre platforme bruger muligvis en anden pin.
| Driftsspænding | 5V |
| Videresend aktuelle | 30 ~ 60 mA |
| Strømforbrug | 90mW |
| Driftstemperatur | -25°C til 80°C [-13°F til 176°F] |
| Tavledimensioner | 18,5 mm x 15 mm [0,728in x 0,591in] |
| KY-005 | Arduino Uno |
|---|---|
| S | Pin 3 |
| midten | +5V |
| – | GND |
KY-005 ARDUINO-KODE
Følgende Arduino-sketch fungerer som en tv-fjernbetjening. Den bruger IRremote-biblioteket til serielt at sende instruktioner til et tv ved hjælp af infrarødt lys.
I dette eksempel sender vi strømkommandoen til Sony TV’er hvert 5. sekund, og tænder og slukker for TV’et 10 gange.
Tjek dokumentationen til IRremote-biblioteket for understøttede tv-kommandoer og enheder. Links til de nødvendige biblioteker kan findes i afsnittet Downloads nedenfor.
Du kan også bruge KY-022 IR-modtagermodulet til at modtage og behandle signalet.
#include <IRremote.h>
IRsend irsend;
ugyldig opsætning()
{
Serial.begynd(9600); // Initialiser seriel interface
}
void loop()
{
for (int i = 0; i << /span> 10; i++) {
irsend.sendSony(0xa90, 12)</span >; // kode til Sony TV-strømkommando
forsinkelse(5000); // vent 5 sekunder
}
}
