KY-022 Infrarødt modtager modul til Arduino

KY-022 infrarøde modtagermodul reagerer på 38kHz IR-lys. Den kan bruges til at modtage kommandoer fra IR-fjernbetjeninger fra tv, stereoanlæg og andre enheder.

Det kan også bruges sammen med KY-005 IR-sender modulet.

Kompatibel med populære mikrocontrollere som Arduino, Raspberry Pi, ESP32 og andre.

”

KY-022 SPECIFIKATIONER

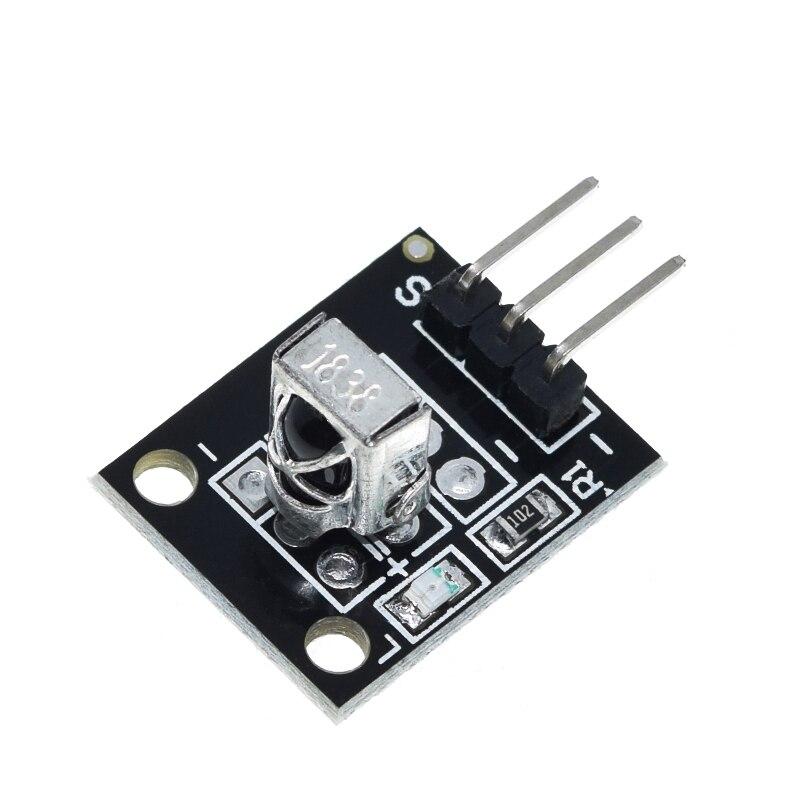

Dette modul består af en 1838 IR-modtager, en 1kΩ-modstand, en LED og 3 han-header-ben.

FORBINDELSESDIAGRAM

Forbind modulets strømledning (midt) og jord (-) til henholdsvis +5 og GND på Arduino. Tilslut også signal benet (S) til ben 11.

Sæt IR-modtageren og senderen på linje, og placer dem over for hinanden.

Driftsspænding	2,7V til 5,5V
Driftsstrøm	0,4mA til 1,5mA
Receptionsafstand	18 m
Modtagelsesvinkel	±45º
Telefonfrekvens	38KHz
Lavspænding	0,4V
Højniveauspænding	4,5V
Ambient Light Filter	op til 500LUX

KY-012	Arduino
S	Pin 11
midten	+5V
–	GND

KY-022 ARDUINO-KODE

Følgende Arduino-skitse bruger IR remote-biblioteket til at modtage og behandle infrarøde signaler. Brug KY-005 IR-sender modulet eller en IR-fjernbetjening til at sende data til dette modul .

Links til de nødvendige biblioteker kan findes i afsnittet Downloads nedenfor.

#include <IRremote.h>

int RECV_PIN = 11; // definer input-pin på Arduino

IRrecv irrecv(RECV_PIN);

decode_results results; // decode_results-klassen er defineret i IRremote.h

ugyldig opsætning() {

 Serial.begynd(9600);

 irrecv.enableIRIn(); // Start modtageren

}

void loop() {

 if (irrecv.afkode(&resultater)< /span>) {

 Serial.println(resultater.værdi, HEX)< /span>;

 irrecv.resume(); // Modtag den næste værdi

 }

 forsinkelse (100); // lille forsinkelse for at forhindre læsefejl

}

DOWNLOADS

• Fritzing-del: KY-022 Infrarød modtager modul.
• IR remote-bibliotek.
• 1838 IR modtager datablad.
• Fritzings officielle websted.
