Beskrivelse

Mic Modul Lyd Føler til Arduino



Opsætning og brug af modul, på Dansk</h3 >

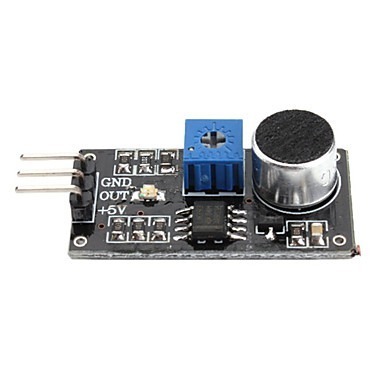

Sorteringsmodel:

Størrelse: 32mm*17mm*15mm (længde*bredde*højde)

Hovedchip:LM393, Elektretkondensatormikrofon

Arbejdsspænding: DC 4-6V

Funktioner:

Indikation af signaludgang

Enkeltkanals signaludgang

Det effektive outputsignal er lavt niveau

Når der er lyd, udsender lavt niveau og signallyset

Kan bruges til akustisk kontrollys, give lyd- og lysalarm, der arbejder med lysfølsom sensor, og lydkontrol, lyddetektering.

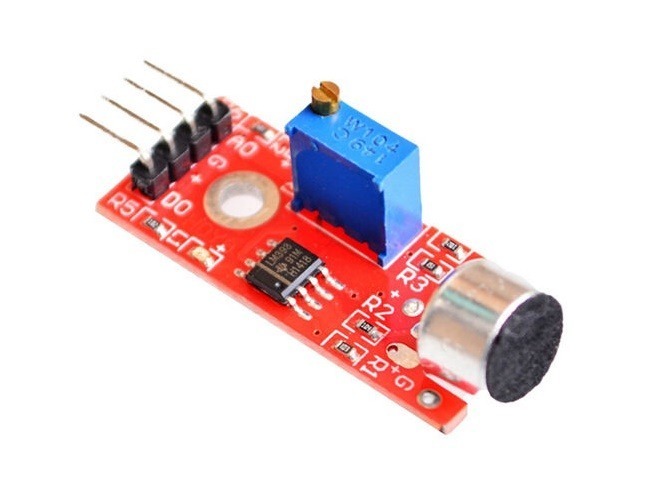

Rød model:

Mikrofonsensor AVR PIC Højfølsomt lyddetektionsmodul til Arduino

Funktioner:

– For lyddetektion har modulet to udgange:

– AO, analog udgang, udgangsspændingssignal i realtid fra mikrofonen

– GØR, når lydintensiteten når en vis tærskel, udgangssignalet højt og lavt



Specifikationer

– Der er et monteringsskruehul på 3 mm

– Brug 5V DC strømforsyning

– Med analog udgang

– Der er tærskelniveauudgangsskift

– Højfølsom mikrofon og høj følsomhed.

– Et strømindikatorlys

– Komparatorudgangen er lys



Pakken inkluderer

– 1 stk x mikrofonsensor AVR PIC højfølsomt lyddetektionsmodul til Arduino

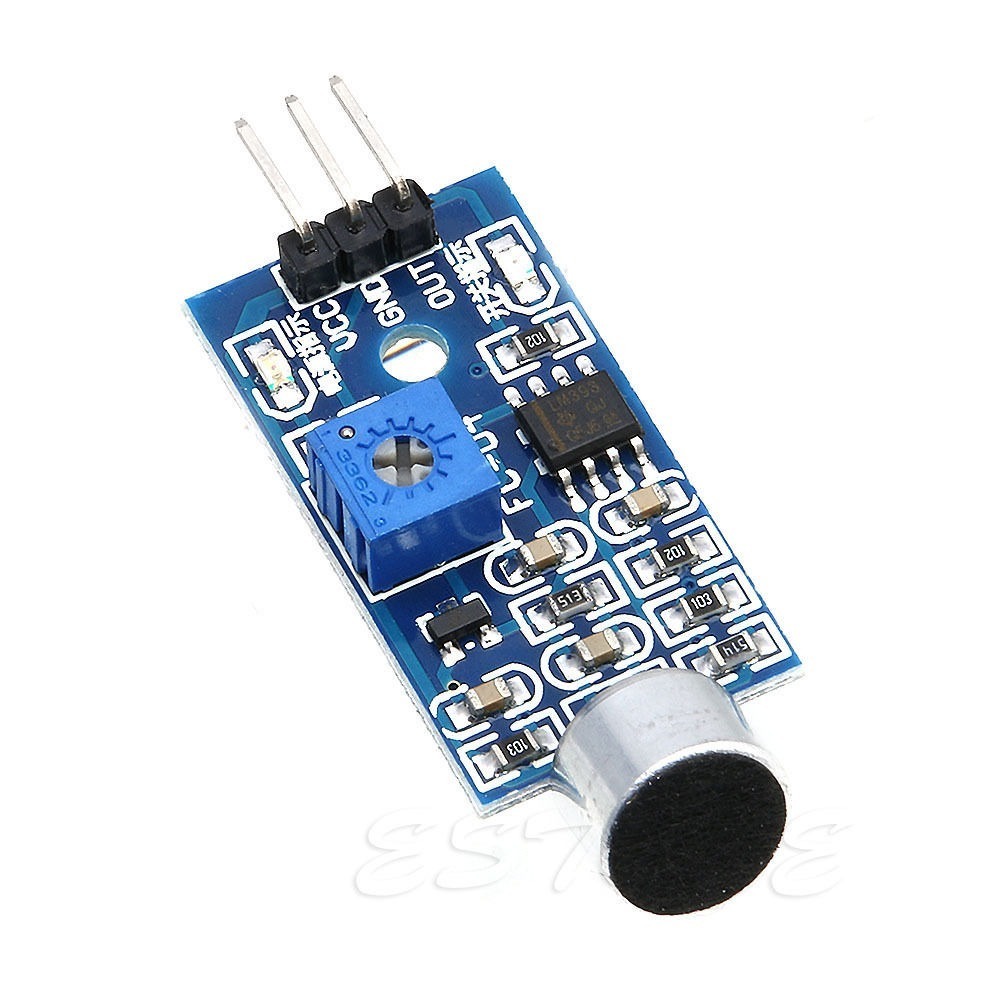

Blå Model:

100 % splinterny og høj kvalitet

Lydmodulet er følsomt over for omgivelserne, generelt til at blive brugt til at registrere intensiteten af ​​den omgivende lyd.

Hvis modulet ikke kan nå den tærskel, der er indstillet i lydmiljøet, udsender OUT højt niveau. Når det omgivende lydniveau overstiger den indstillede tærskel, udsender modulet OUT lavt niveau;

Den digitale udgang OUT på de små plader kan tilsluttes direkte til mikrocontrolleren og registrerer lydmiljøet via mikrocontrolleren, der registrerer højt og lavt niveau.

Den digitale udgang OUT på de små plader kan direkte drive relæmodulet, som fungerer som en stemmeaktiveret kontakt;

Funktion:

Det skal bruges til at detektere lydintensiteten af ​​det omgivende. 2. Justerbar følsomhed (justeret af de blå digitale potentiometre)

Driftsspænding 3,3V-5V

Outputform: Digitale koblingsudgange (0 og 1 højt og lavt niveau)

Nem installation med bolthul

Lille PCB-størrelse:(L*B) 3,2* 1,7cm/1,26″*0,67″

BEMÆRK: Denne sensor kan identificere tilstedeværelsen eller fraværet af lyd (ifølge vibrationsprincippet ), men kan ikke genkende lydstyrken og lydens frekvens.

Kvalitet：1 stk

Instruktioner om modulledninger:

VCC ekstern tilslutning til 3,3V-5V spænding (kan tilsluttes direkte til 5V og 3,3V MCU MCU)

GND skal forbindes til GND

OUT: Skift udgangsgrænseflader (0 og 1)

Bemærk:

Størrelse til manuel måling, der kan være en 0 til 2 cm fejl, hører til det normale fænomen.

Og på grund af forskellen mellem forskellige skærme afspejler billedet muligvis ikke varens faktiske farve. Tak!

Pakken inkluderer:

1Pc x Lydsensormodul Stemmeregistreringsmodul
