Beskrivelse

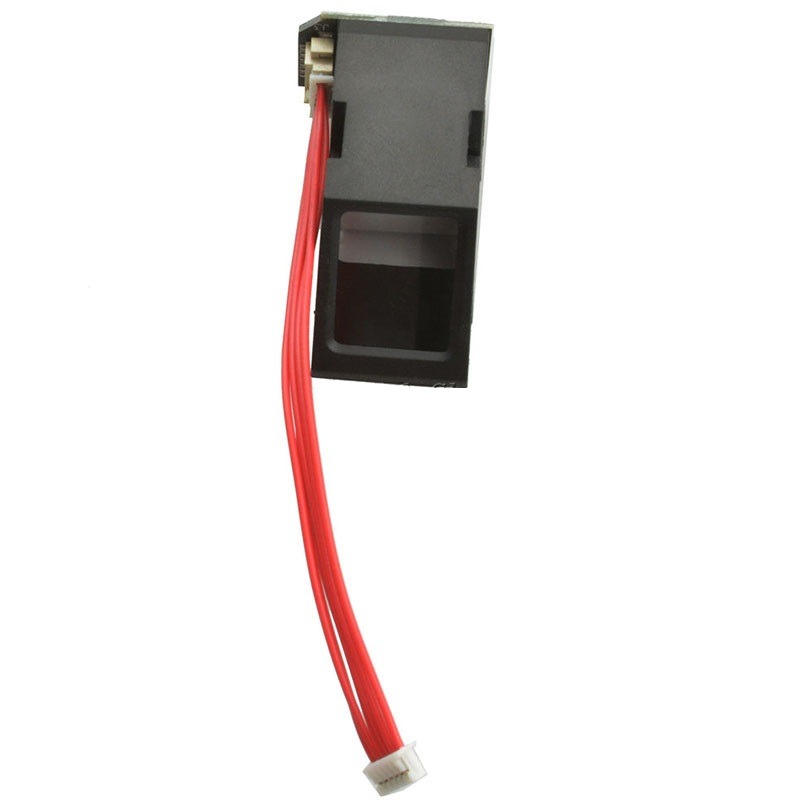

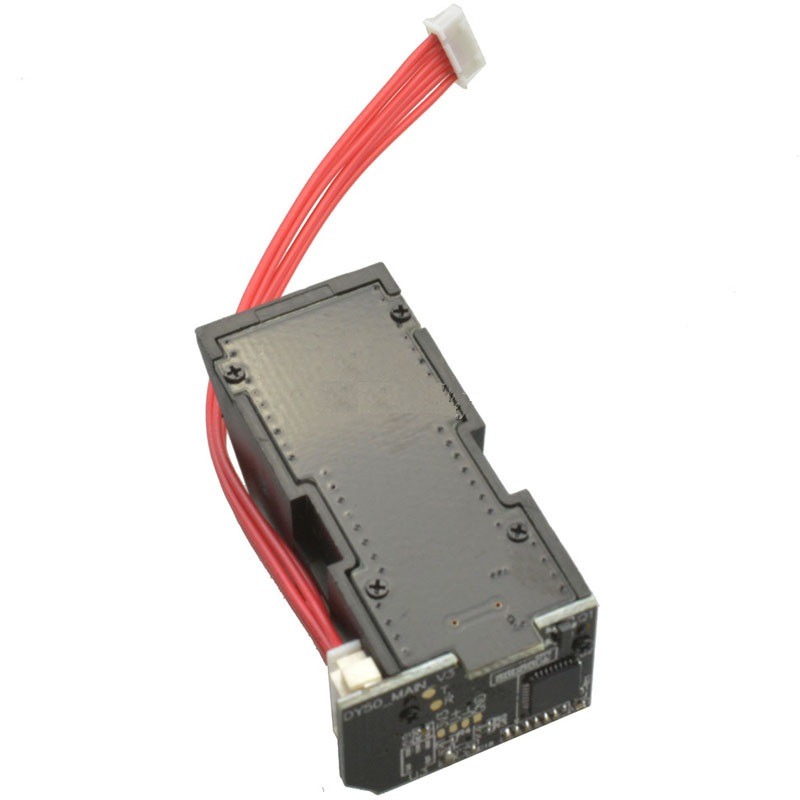

Optisk Fingeraftrykslæser Sensormodul
Opsætning og brug af modul, på Dansk
Optisk Fingeraftrykslæser Sensormodul Teknisk dokumentation
Chengdu Otsuki Technology Co., Ltd. er fokuseret på fingeraftryksteknologisk forskning og udvikling af virksomheder, hovedsagelig inden for leverandører af fingeraftryksmoduler og tilbehør, ikke det færdige produkt. BiovoSeries fingeraftryksmodul er vores kerneprodukter, fremragende ydeevne, pålidelig, omkostningseffektiv , alle de bedste producenter af samarbejde fingeraftryk færdige produkter, hovedsageligt opdelt i kapacitiv halvleder, halvleder ridse, optisk3Categories
1,arbejdsprincip,
To fingeraftryksbehandlingsprocedurer, der omfatter: et fingeraftryk og en fingeraftryksmatchningsprocessens loginproces [hvori forholdet mellem fingeraftryk og fingeraftryksmatchning(1:1)Og fingeraftrykssøgning(1: N)To måder ].
Når fingeraftrykslogon er gemt et fingeraftryk for hver entry2Times,2Input billedbehandlingstider, synteseskabelon i modulet. Når fingeraftryk matcher, den første fingeraftrykssensor, til at bekræfte fingeraftryk billede input og behandlet, og derefter sammenlignet med matchede fingeraftryk skabelon modul(Når matchet med en skabelon specificeret i modulet, kaldet fingeraftryk matching metode, dvs., 1: 1Way; hvis det matches med flere skabeloner, kaldet en fingeraftrykssøgning, dvs. 1: På den måde) Modulet giver de matchende resultater (Bestået eller ikke).
2,Tekniske parametre
Profil: 256byte
Skabelonfil: 512byte
Forsyningsspænding: DC 5V
Forsyningsstrøm: Arbejdsstrøm:120mA Popstrøm:130mA
Inputtid for fingeraftryksbillede: <0,5 sekunder
Vinduestørrelse: 18,5 mm X 14,6 mm
Matchtilstand: End på vej(1: 1)
Søgetilstand(1: N)
lagerplads: 200 guld
Sikkerhedsniveau: Fem(Fra lav til høj: 1,2,3,4,5) Standard 3
Falsk acceptrate (FAR): <0,001 % (Sikkerhedsniveau er 3)
Falsk afvisningsrate (FRR): <1,0 % (Sikkerhedsniveau er 3)
Søgetid: <1,0 sekunder(1: 500 når gennemsnittet)
Opløsning: 500 dpi
PC-grænseflade: UART(TTL-logiske niveauer)
Kommunikations baud rate (UART): (9600╳N) bps Hvor N = 1 ~ 6 (Standard N = 6, dvs. 57600bps)
arbejdsmiljø:
Temperatur: -25 ℃ – + 55 ℃
Relativ luftfugtighed: 40% RH-85% RH (ikke-kondenserende)
Lagringsmiljø:
Temperatur: -40 ℃ – + 85 ℃
Relativ luftfugtighed: <90% H (Ikke-kondenserende)
Det optiske modul(C3) Dimensioner(L╳W╳H):lang47,65mmXbredde20,50mmXhøj21,20mm
HalvledermodulDimensioner(L╳W╳H):
Mål kapacitive moduler: hovedkontrolkort: lang35mmXbredde28mmXhøj7mm
Sensor: Lang33.4mmXbredde20.4mm
Scratch-off modul Dimensioner:MPU:lang35mmXbredde28mmXhøj7mm
Føleplade: Lang24mmXbredde20mmXhøj5mm
tredje kapitel Hardwaregrænseflade
3.1PC-grænseflade(Tavle mærket:J1)
Modul med værtscomputeren via 6PIN 1,25 mm pitch-linje. Pin er defineret som følger:
Modul needs2Group enkelt strømforsyning, en strømmodul seriel port gruppe, en gruppe af sensor chip strømforsyning til fælles.1,6Strøm til sensorchippen, strømforsyningen har været påkrævet;3,6Strømmodulet er seriel. Når en finger tæt på fingeraftryksvinduet stifter 2Genererer et højt niveau, kunderMCURmodtager dette niveau, strømstyringskredsløbet via det serielle portmodul(Triode eller MOStube)Til modulet3,4Føds elektricitet.3.1.1.Seriel kommunikationSerielt kommunikationsmodul for brugerudstyret, interfaceJ1Pin er defineret som følger:
Bemærk:Typebjælke,inDet repræsenterer input til modulet,output fra modulet.3.1.1.1HardwareforbindelseModul gennem den serielle kommunikationsgrænseflade og kan anvendes direkte3.3Vor5VMCU kommunikation: datatransmissionsmodul fod (4footTX) Datamodtagende ende tilsluttet besætning (RXD), Datamodtagelse pin modul (5 footRX) Datatransmission ende tilsluttet besætning (TXD).For RS-232-niveauet(f.eks.: PC-maskine)Værtscomputerkommunikationen skal du øge niveaukonverteringskredsløbet mellem modulet og værtscomputeren(f.eks.:MAX232kredsløb).3.1.1.2Seriel protokolHalv-dupleks asynkron seriel kommunikation. Standard baudraten er 57600bps, kan indstilles af kommandoen9600~115200bps.Rammeformatet er 10 bit, et0 niveau af startbitten, 8 bit data (LSB først) Og én stopbit, ingen paritet.3.1.1.3OpstartstidEfter strømmodul, ca. 200 mS Tid til initialisering. I mellemtiden kan modulet ikke reagere på værtscomputerkommandoer.3.1.1.4Elektriske parametre(Alt effektniveau til/Signal jord-GNDReferenceniveau)1.strømindgang
2.TXD(Output,TTLLogisk niveau)
3.RXDfod(enter,TTLLogisk niveau)
3.1.2 USB-kommunikation Modul af brugerudstyr USB Når kommunikationsgrænsefladen USB Markeret fod er defineret som følger:
Bemærk: Typebjælke, inDet repræsenterer input til modulet, output fra modulet. En første ende nær krystalstifterne Hardwareforbindelse: Modul via en seriel kommunikationsgrænseflade, direkte med 3,3V eller 5V strømmikrocontrollerkommunikation: Moduldatatransmissionsfødder (2Foot TD) forbundet til databit maskinens modtageende ende (RXD), datamodtagermodulfødder (3 fod RD) forbundet til dataafsender bitmaskinen (TXD).For RS-232-niveauet (for eksempel: pc-maskine) til pc-kommunikation skal du øge niveau konverteringen mellem modulet og værtscomputeren Kredsløb (f.eks.: MAX232-kredsløb)
Pakket inkluderer: 1 stk Optisk Fingeraftrykslæser Sensormodul
|
Nej. |
Pinbeskrivelse | Bemærkning | ||||
|
1 |
Fingerdetektionsstrømforsyning + | 3,65V | ||||
|
2 |
Fingerdetektionssignaloutput | Standard output er aktivt høj | ||||
|
3 |
Strøm + | 5V strømforsyning er | ||||
|
4 |
Send modul | TX | ||||
|
5 |
Modul modtager | RX | ||||
|
6 |
strømforsyning- | Power negativ | ||||
|
Pin-nummer |
Navn |
Typer af |
Funktionsbeskrivelse | |||
|
1 |
+ 3.3V_ON |
In |
En positiv strømforsyning input terminal fingerdetektion | |||
|
2 |
TRYK |
Ud |
Fingerdetektionssignaludgangsterminal | |||
|
3 |
VUSB |
i | Den positive strømforsyningsindgang.(Linjefarve: rød) | |||
|
4 |
TX |
ud |
Serielle dataoutput. TTL logiske niveauer.(Linjefarve: grøn) | |||
|
5 |
RX |
i |
Seriel datainput. TTL logiske niveauer.(Linjefarve: Hvid) | |||
|
6 |
GND |
– |
Signaljord. Tilsluttet den interne jordforbindelse. (Linjefarve: sort) | |||
|
emneØje |
Ginsengnummer |
enhed |
UdstyrBemærk |
|||
|
Mindst |
typisk |
maksimum |
||||
|
spændingVin |
3.8 |
5 |
6 |
V |
Normal driftsværdi | |
|
Grænse spændingVinmax |
-0.3 |
6 |
V |
Uden for dette område kan forårsage permanent skade | ||
|
Fungerende nuværende Icc |
90 |
100 |
110 |
mA |
||
|
PopstrømIpeak |
150 |
mA |
||||
|
projekt |
ArtikelVare |
Ginsengnummer |
enhed |
Bemærkning |
||
|
Mindst |
typisk |
maksimum |
||||
|
VOL |
IOL=-4mA |
0.4 |
V | logic0 | ||
|
VOH |
IOH= 4mA |
2.4 |
3.3 |
V |
logik1 | |
|
projekt |
ArtikelVare |
Ginsengnummer |
enhed |
Bemærkning |
||
|
Mindst |
typisk |
maksimum |
||||
|
VIL |
0.6 | V | logic0 | |||
|
VIH |
2.4 |
V |
logik1 | |||
|
IIH |
VIH= 5V | 1 | mA | |||
| VIH= 3,3V | 30 | uA | ||||
|
VImax |
-0.3 |
5.5 | V | Grænse indgangsspænding | ||
|
Pin-nummer |
Navn |
Typer af |
Funktionsbeskrivelse | |||
|
1 |
VCC |
in | Den positive strømforsyningsindgang.(Elektriske parametre se 3.1.1.4) | |||
|
2 |
D- (DM) |
Ind/ud |
USBData-linje. | |||
|
3 |
D + (DP) |
Ind/ud |
USBData-linje. | |||
|
4 |
GND |
– |
Signaljord. Tilsluttet den interne jordforbindelse. | |||
