Beskrivelse

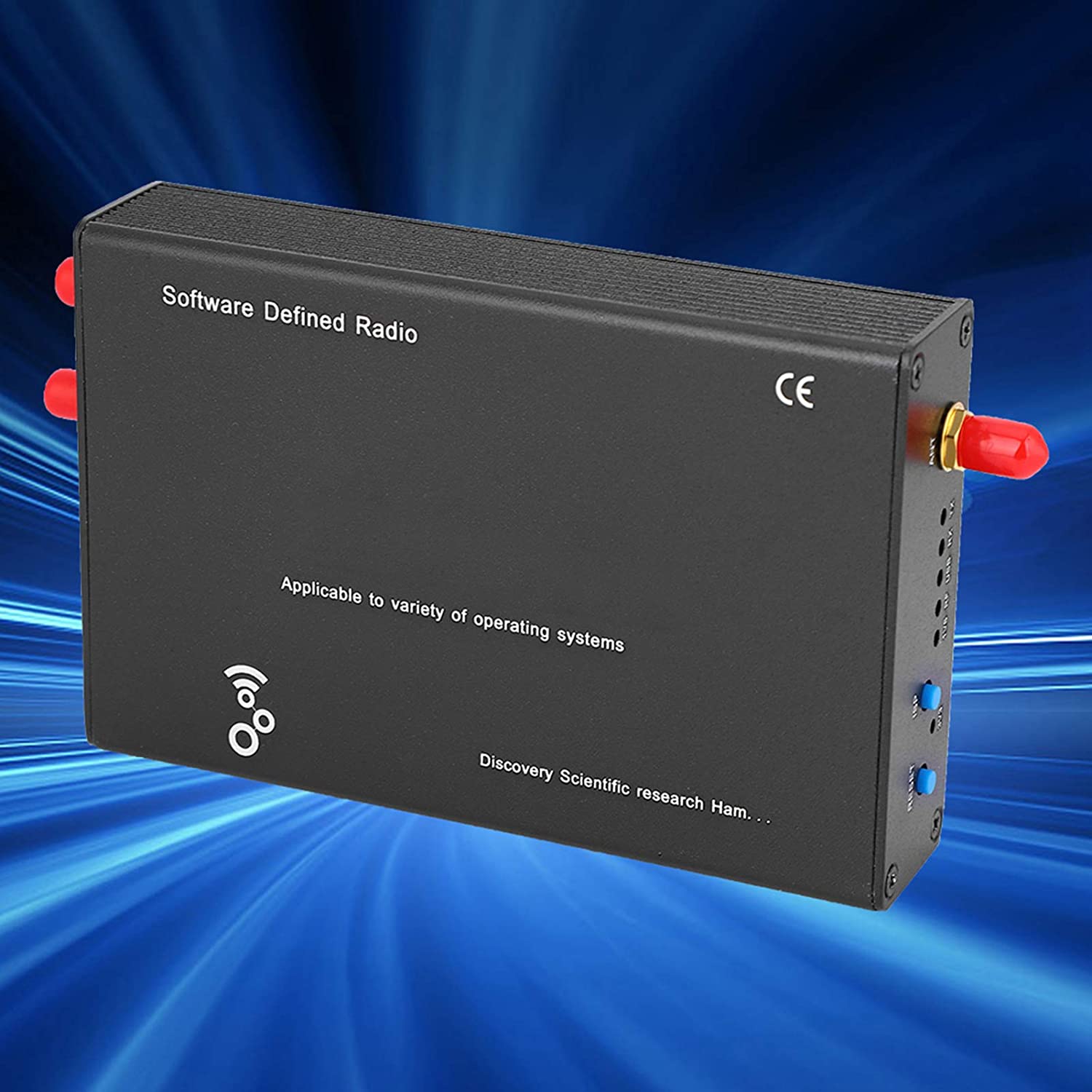

HackRF One RTL SDR 1 MHz til 6 GHz 8bit Quadrature for RF System
HackRF One er et softwaredefineret radioudstyr, der er i stand til at sende eller modtage radiosignaler fra 1 MHz til 6 GHz.
Designet til at muliggøre test og udvikling af moderne og næste generations radioteknologier, HackRF One er en open source-hardwareplatform, der kan bruges som en USB-enhed eller programmeres til stand-alone drift.
HackRF One er testudstyr til RF-systemer. Det er ikke blevet testet for overholdelse af reglerne for transmission af radiosignaler.
Du er ansvarlig for at bruge din HackRF One lovligt.
HackRF er en unik enhed skabt til test og udvikling af moderne radioteknologier.
HackRF One er en åben hardwareplatform, der kan bruges som USB perifer enhed eller programmeres til at arbejde selvstændigt.
Enheden tillader ikke kun at modtage, men også at transmittere radiosignaler i området fra 1 MHz til 6 GHz med en båndbredde på op til 20 MHz.

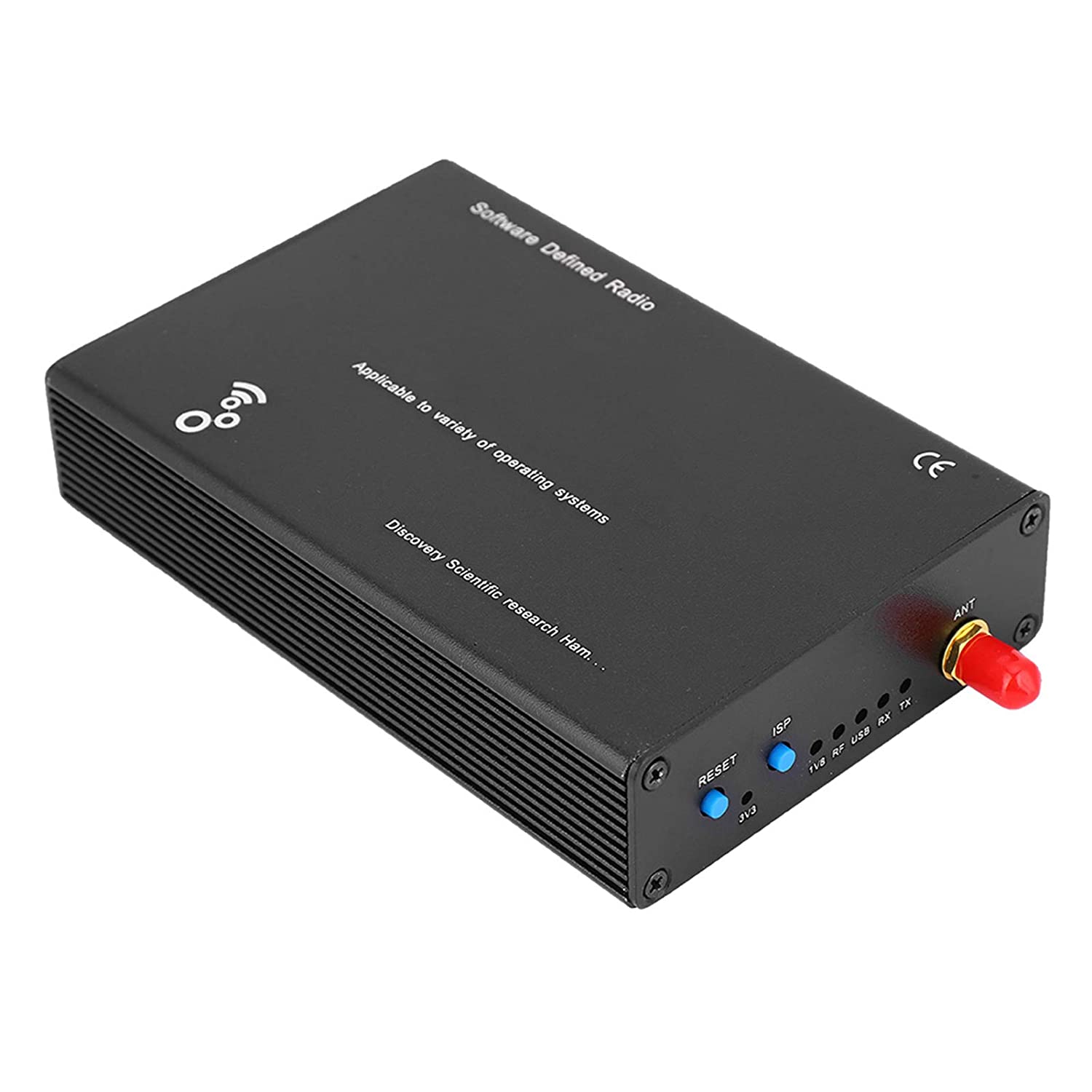

HackRF One har 2 knapper: Nulstil – for at genstarte HackRF One, og DFU – for at gendanne fabriksfirmwaren. HackRF One har et SMA-antennestik.

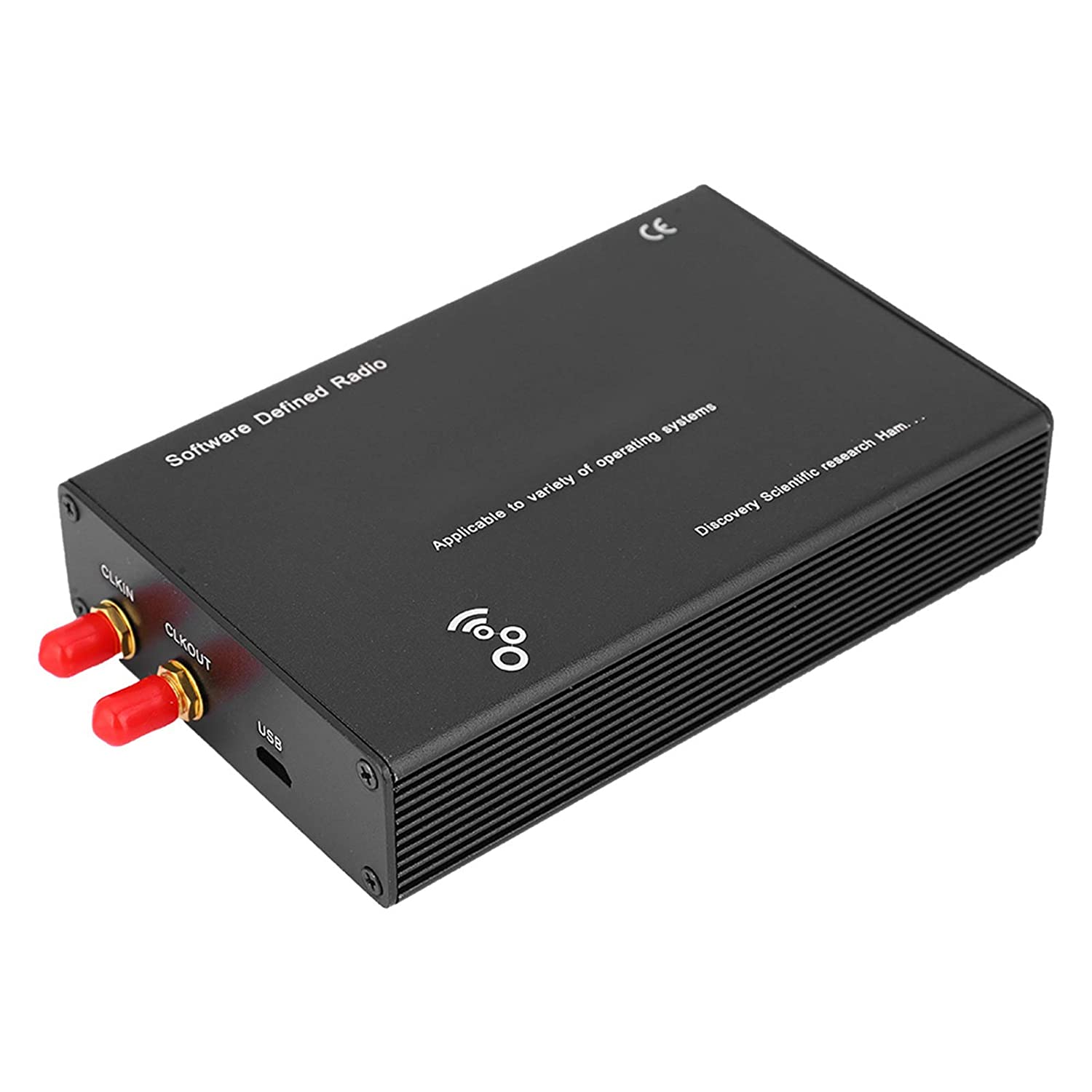

I den anden ende er et mikro-USB-stik og to SMA-stik signeret som CLKIN og CLKOUT.
Dette er input og output til synkronisering.
De kan bruges til at synkronisere arbejdet i flere HackRF med hinanden og til at synkronisere med andre signalkilder.
Den har softwarestyret antenneportstrøm op til 50mA ved 3,3 V.
Slutbrugeren er ansvarlig for den lovlige brug af HackRF One.
Før du tilslutter strøm, skal du installere antennen og først derefter tilslutte strømkablet.
Specifikationer:
– 1MHz til 6 GHz driftsfrekvens
– Halv-dupleks transceiver
– Op til 20 millioner prøver i sekundet
– 8-bit kvadratureksempler (8-bit I og 8-bit Q)
– Kompatibel med GNU Radio, SDR# og mere
– Software-konfigurerbar RX- og TX-forstærkning og basebånd-filter
– Softwarestyret antenneportstrøm (50 mA ved 3,3 V)
– SMA hun-antennestik
– SMA hun clock input og output til synkronisering
– Praktiske knapper til programmering
– Interne stiftoverskrifter til udvidelse
– Hi-Speed USB 2.0
– USB-drevet
– Open source hardware

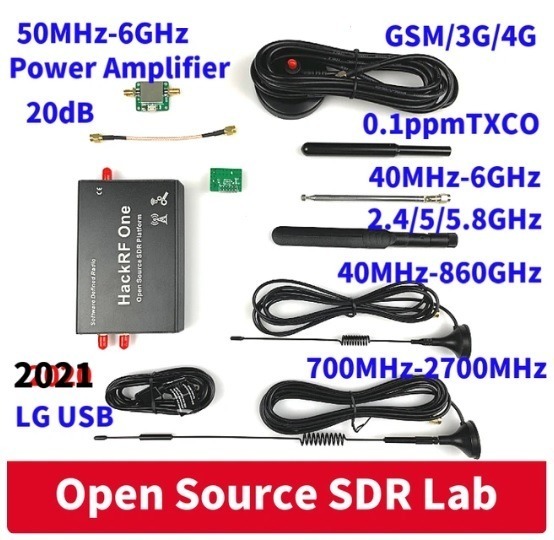

Pakkeliste:
– 1 x HackRF One Softwaredefineret radio
– 1 x USB-kabel
– 5 x antenne
– 1 x 50MHz-6GHz effektforstærker 20dB
– 1 x HackRF TCXO PPM0.1 GPS-urmodul
Manual HackRF
Nikolaj Høgh (verificeret ejer) –
Produkt virker som reklameret. Var dog samlet forkert fra fabrikantens side, hvilket dog ingen betydning har, da man alligevel skal installere occilator selv. Enkelt skrue var slidt og gevindet var ridset.
