1).MF RC522 anvendes på 13,56MHz kontaktløs kortlæser kommunikationschips, som er medlem af høj integrationsgrad. Er NXP, til “Three Tables”-applikationen introduceret en lavspændings-, lavpris-, lille størrelse og berøringsfri chipkortlæser, er et godt valg til udviklet smarte målere og bærbare håndholdte enheder.

2).MF RC522 bruger avanceret modulerings- og demodulationskoncept fuldstændig integreret i alle typer passive 13,56MHz kontaktløse kommunikationsmetoder og protokoller. Understøtter ISO14443A flerlagsapplikationer.

Senderdelen af ​​dens interne kommunikation kan drive læserantennen og ISO 14443A/MIFARE-kort og telefonsvarer, ingen andre kredsløb. Modtagerdelen giver et robust og effektivt demodulations- og dekodningskredsløb til behandling af signaler, ISO14443A-kompatible transpondere.

Den digitale del håndterer ISO14443A-framing og fejlregistrering (Parity & CRC). Derudover understøtter den hurtig CRYPTO1-krypteringsalgoritme, der bruges til at verificere MIFARE-produkterne. MFRC522 understøtter MIFARE Berøringsfri kommunikation med høj hastighed, tovejs dataoverførselshastigheder på op til 424kbit/s.

3). Som et nyt medlem af den stærkt integrerede 13,56MHz-kortlæserserie-chipfamilie, MF RC522 MF RC500 og MF RC530, og der er mange ligheder, men har også mange andre funktioner og forskelle. Det er kommunikationen mellem værten og den serielle kommunikation ved hjælp af færre forbindelser, og kan være baseret på forskellige brugerbehov for at vælge én tilstand SPI, I2C eller seriel UART (svarende til RS232), hjælper med at reducere forbindelsen, reducere mængden af ​​PCB bord og reducere omkostningerne.

Tilslut blot seriel grænseflade når du bruger, og åbn derefter  den pc og vælg seriel port span> .

1) MF RC522 gælder for alle typer baseret på ISO / IEC 14443A-standarden og kræver anvendelse af lavpris, lille størrelse, høj ydeevne og kraft af en enkelt kontaktfri kommunikation.

2) Måleraflæsning

3) Indbygget enhed

4) Terminal for offentlig transport

5) Den bærbare håndholdte enhed

6) Kontaktløse offentlige telefoner

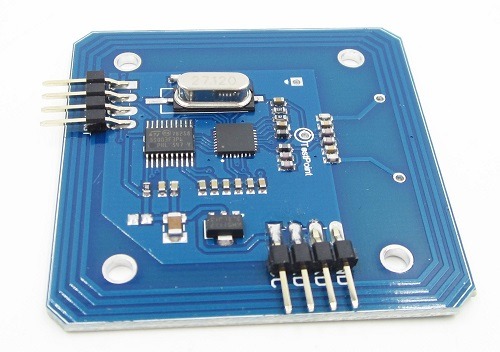

Model: MIFARE RC522

Søvn aktuel: <80uA

Spidsstrøm: <30mA

Driftsfrekvens: 13,56MHz

Læseområde: 0-45 mm

Grænseflade: UART TTL

Baudhastighed: 115200

Dataoverførselshastighed: Maksimalt 10Mbit/s

Fysiske egenskaber: Størrelse: 50mm×50mm

Omgivende driftstemperatur: Celsius-20-80

Opbevaringstemperatur: Celsius-40-85℃

Fugtighed: Relativ luftfugtighed 5%-95%

Aftale: Overholdelse af ISO14443A-standarden? Support Mifare1 S50 S70

Forholdsregler:

Prøv ikke at placere metalgenstande mellem kortet og læseren. For ikke at påvirke resultaterne.
