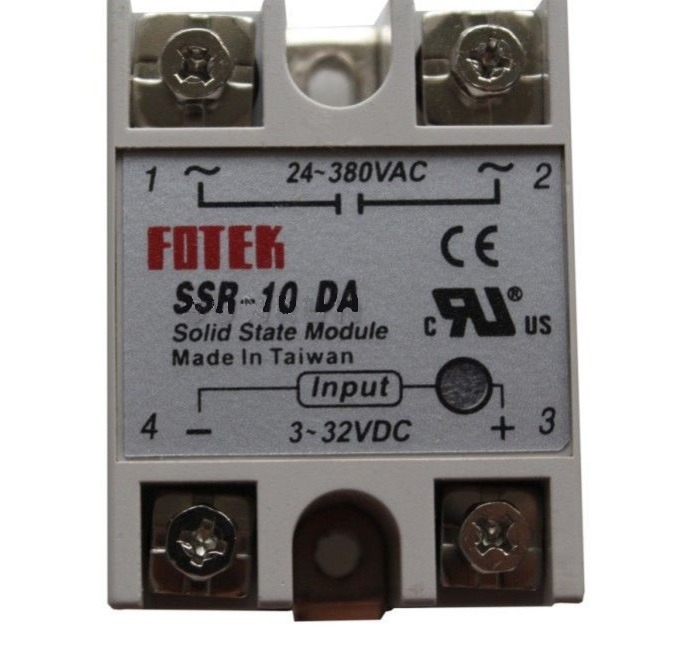

Solid State Relæ SSR-10 DA

Beskrivelse

Solid State Relæ SSR-10 DA



Størrelse: 6 x 4,5 x 2,3 cm

Lang levetid og høj pålidelighed

Meget pålidelig, kompakt størrelse designet til at tilbyde brugerne maksimal enkelhed

Hurtigt skift

Reduceret elektromagnetisk interferens

Udgangsspænding: AC 24-380V

Udgangsstrøm: 10A

Indgangsspænding: DC 3-32V

Kontrolmetode: DC til AC



---

Valg af strømstyrke for solid state-relæ

Valgt strømstyrke × sikkerhedsfaktor = udstyrets strømstyrke

(Sikkerhedsfaktor: resistive belastninger = 2×, induktive belastninger = 6×.)

Resistive belastninger

Elektriske varmelegemer, glødelamper, modstande osv.

Induktive belastninger

Motorer, transformere, kondensatorer, magnetventiler, klimaanlæg, belysning med induktive komponenter osv.

Eksempel 1

Et varmelegeme har en nominel strøm på 15 A. Da et varmelegeme er en resistiv belastning:

15 A × 2 = 30 A

Derfor vælges et 40 A solid state-relæ (SSR).

Eksempel 2

En motor har en nominel strøm på 15 A. Da en motor er en induktiv belastning:

15 A × 6 = 90 A

Derfor vælges et 100 A solid state-relæ (SSR).
