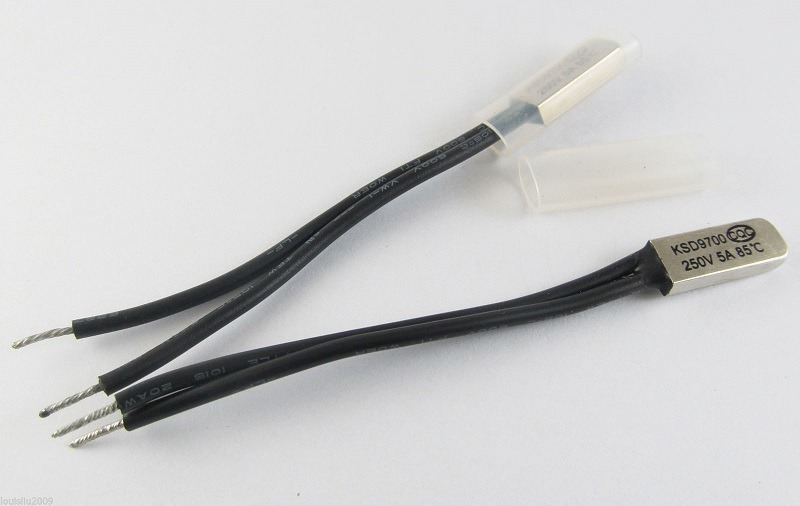

Termostat Kontakt Bimetal KSD9700

Beskrivelse

Termostat Kontakt Bimetal KSD9700



Datablad

Flere typer:

45 Grader C

65 Grader C

65 Grader C (NO normalt åben)

80 Grader C

95 Grader C

100 Grader C

NC normalt lukket

Maksimal spænding: 250V.

Maksimal strøm: 5A.

Aktiv temperatur: 65±5℃, Nulstil temperatur: 45±10℃.

Længde: Ca. 100 mm

Mængde: 1 stk.

Hvis du køber flere mængder, bedes du kontakte os.

Struktur og anvendelse:

KSD9700-seriens produkt er en slags termostat, der anvender bimetalskiven som temperaturfølende element. Bimetalskiven er i fri tilstand, og kontakterne er lukkede, når det elektriske apparat fungerer i normal tilstand. Når omgivelsestemperaturen stiger til den forudindstillede driftstemperatur, åbnes kontakterne, da bimetalskiven deformeres til at springe, når den opvarmes, hvorefter kredsløbet afbrydes for at kontrollere temperaturen. Så vil kontakterne lukke automatisk for at afbryde kredsløbet, når den elektriske apparatet køles ned til den nulstillede temperatur. Dette produkt er meget brugt i husholdningsapparaters motor og elektrisk udstyr, såsom klimaanlægsmotor, transformer, termiske apparater osv.

Forholdsregler:

1. Hold hætten fast på installationsoverfladen på det kontrollerede apparat, når du installerer. Tør venligst ledende siliciumfedt af på føleroverfladen for at sikre effekt af temperaturfølingen.

2. Kollaps eller deformer aldrig plast- eller metalskallen under installationen for at undgå enhver indflydelse på dens ydeevne.

3. For at undgå krybning og sikre sikkerhed under brug, må du ikke smide eller knuse isoleringsmuffen, når termostaten installeres med metalskal.

4. For produkter, der bruges i kredsløb med højst 5A strøm, skal du vælge ledningen med tværsnitsoverfladen af ​​kobberkerne falder inden for 0,4-0,75 mm for tilslutning.

5. Opbevar produktet i et rent tørt lager med god ventilation og fri for ætsende gas og med en relativ luftfugtighed på mindre end 90 % og en omgivelsestemperatur på under 40 ℃.

Andre gradsspecifikationer til dit valg: 50–100℃ er almindeligt på detailmarkedet, de andre skal tilpasses lavet med store mængder.

Kode Handling Tem Nulstil Tem Kode Handling Tem Nulstil Tem

45 45±5℃ ≥30℃ 105 105±5℃ 70±12℃

50 50±5℃ ≥30℃ 110 110±5℃ 75±12℃

55 55±5℃ ≥30℃ 115 115±5℃ 80±12℃

60 60±5℃ 40±10℃ 120 120±5℃ 85±12℃

65 65±5℃ 45±10℃ 125 125±5℃ 90±12℃

70 70±5℃ 50±10℃ 130 130±5℃ 95±12℃

75 75±5℃ 55±10℃ 135 135±5℃ 100±12℃

80 80±5℃ 60±10℃ 140 140±5℃ 105±12℃

85 85±5℃ 65±10℃ 145 145±5℃ 110±12℃

90 90±5℃ 70±10℃ 150 150±5℃ 115±12℃

95 95±5℃ 75±10℃ 155 155±5℃ 120±12℃

100 100±5℃ 80±10℃ 160 160±5℃ 125±12℃
