Beskrivelse

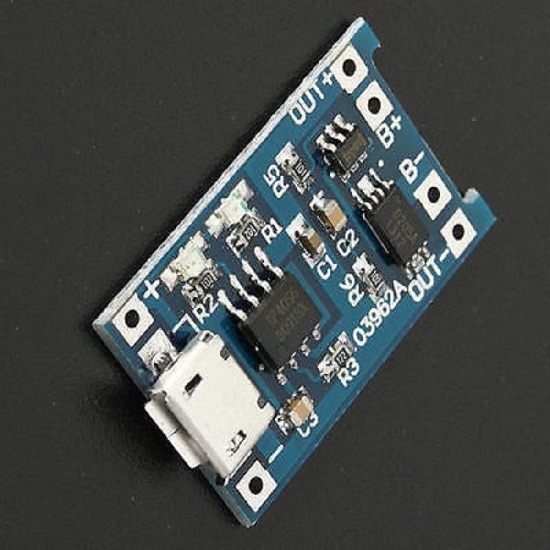

USB 5V 1A lithium batteri opladningsmodul TP4056
Model 1:
Model 1:Indgangsport med mikro-USB-hun, kan direkte bruge mobiloplader til input til lithium-batteriet, og stadig bevare indgangsspændingens ledningsloddeforbindelser, kan være meget praktisk.
Tilslut batteriet til B + B – , indsæt mobiltelefonopladeren til USB-hun, så oplades det røde lys, og det grønne er fuldt opladet.
Indgangsspændingen: 5V
Maksimal ladestrøm: 1000 mA
Opladningsafbrydelsesspænding: 4,2 V + / – 1 %
Batteriets overopladningsbeskyttelsesspænding: 2,5 V
Batteri-overstrømsbeskyttelsesstrøm: 3 A
Input interface: micro USB
Størrelse: 2,6 x 1,7 cm
Model 2:
Model 2:
Parametre:
1. indbygget chip TP4056
2. MINI USB indbygget header, du kan tilslutte direkte til computerens USB-port opladning
3. ladearket kan også være (IN + og IN-) pin strømforsyning
4. afsat TEMP pin-interface kan bruges som batteritemperaturdetektion
5. indgangsspændingen: 4V-8V, udgangs maksimal ladestrøm: 1000mA
6. opladningsindikatorlampen D1, D2 lysopladningen er afsluttet
7. Printkortstørrelse: 37,3 (mm) x15 (mm)
Nicolai –
For at ændre ladestrømmen, kan modstand R3 ændres. (1.2k=1000mA)
Se evt. datablad for TP4056.
Skema over ladestrøm/R3: http://arduinotech.dk/wp-content/uploads/2014/11/5V-Micro-USB-1A-18650-Lithium-Battery-Charging-Board_2.jpg
Datablad: http://dlnmh9ip6v2uc.cloudfront.net/datasheets/Prototyping/TP4056.pdf
Nicolai –
Lille fin lader, virker som den skal.
Hurtig levering og god service.
