Beskrivelse

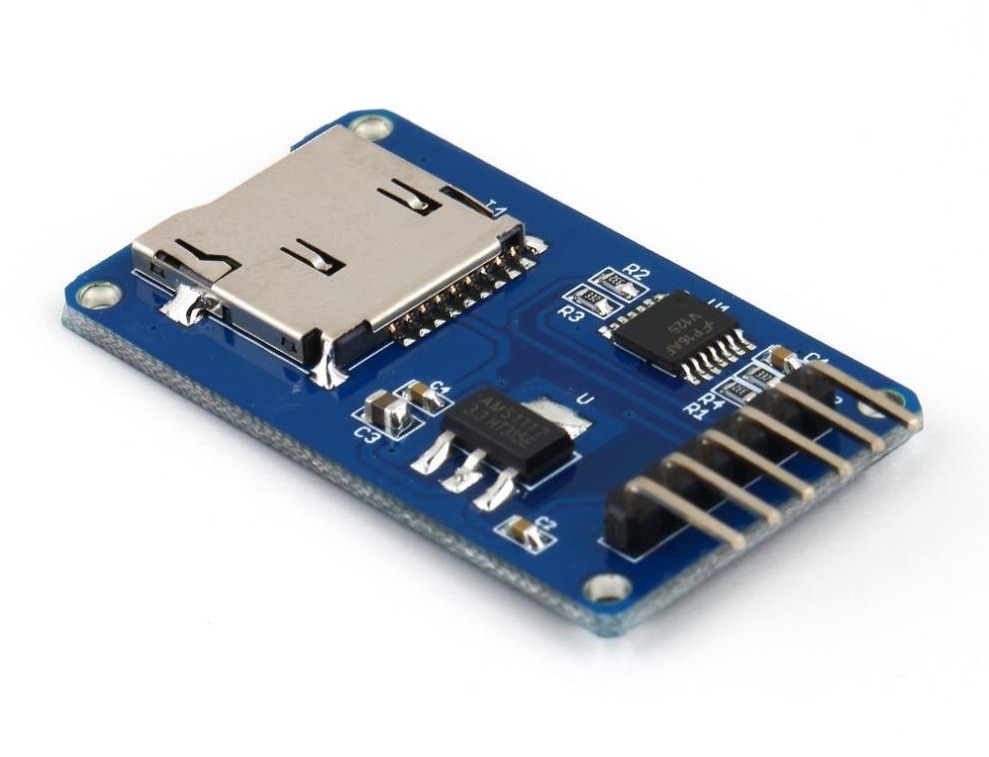

Micro SD TF-kortmodul SPI til Arduino
Opsætning og brug af modul, på Dansk
Datablad
Support Micro SD-kort, Micro SDHC-kort (højhastigheds kort)
Niveau konverterings kredsløbskortet, der kan interface-niveau, er 5V eller 3,3V
Kommunikationsgrænseflade er en standard SPI-grænseflade
Kontrol grænseflade: I alt seks ben (GND, VCC, MISO, MOSI, SCK, CS), GND til jord,
VCC er strømforsyningen, MISO, MOSI, SCK er SPI-bussen, CS er chip vælger signalet;
3,3V regulator kredsløb: LDO-regulator udgang 3,3V som niveau konverter-chip, Micro SD-kortforsyning;
Niveau konvertering kredsløb: Micro SD-kort i retning af signaler til 3.3V, MicroSD-kort mod retningen af kontrol grænsefladen MISO signal er også konverteret til 3.3V, generelt AVR mikrocontrollere system kan læse signalet;
Placerings huller: 4 M2-skruer med en diameter på 2,2 mm, let at installere, for at opnå en kombination mellem moduler.Specifikationer:
Strømforsyning: 4,5 V – 5,5 V, 3,3 V spændingsregulator printkort
Placerings huller: 4 M2 skruer, der placerer huldiameter på 2,2 mm
Kontrol grænseflade: GND, VCC, MISO, MOSI, SCK, CS
Størrelse: 45 x 28 mm
Nettovægt: 6g
Pakkens vægt: 16g
Tobias Lund (verificeret ejer) –
Har virket perfekt. Men vær opmærksom på hvilke SPI porte du bruger. Kan anbefale https://github.com/nhatuan84/esp32-micro-sdcard hvis du bruger ESP32 (og har problemer med at tilkoble pins).
Torben Skovgaard Nielsen (verificeret ejer) –
Virker perfekt
tom2013 (verificeret ejer) –
This TF shield conflits with my other SPI devices, including a RFID sensor and a TFT screen. After switching to another SD shield everything goes fine again.
Don’t recommend if you are using SPI bus for multiple devices.
