Beskrivelse

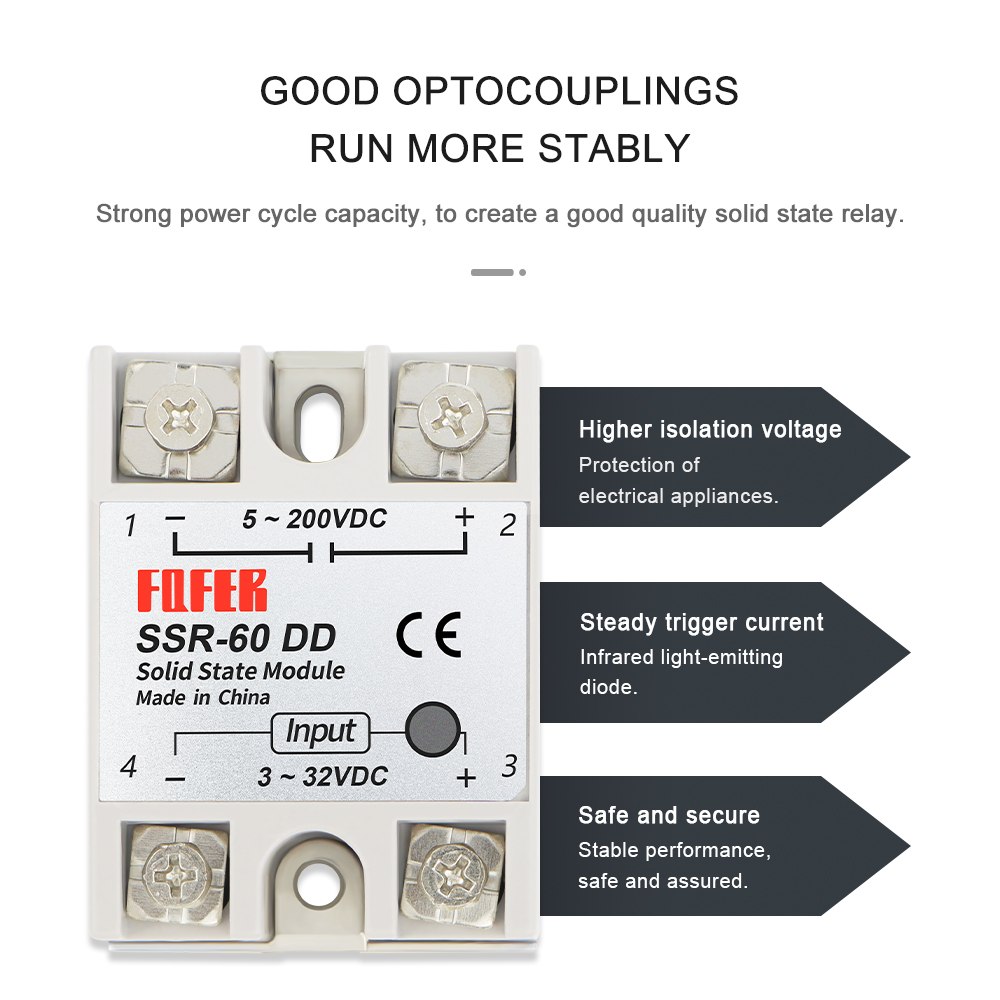

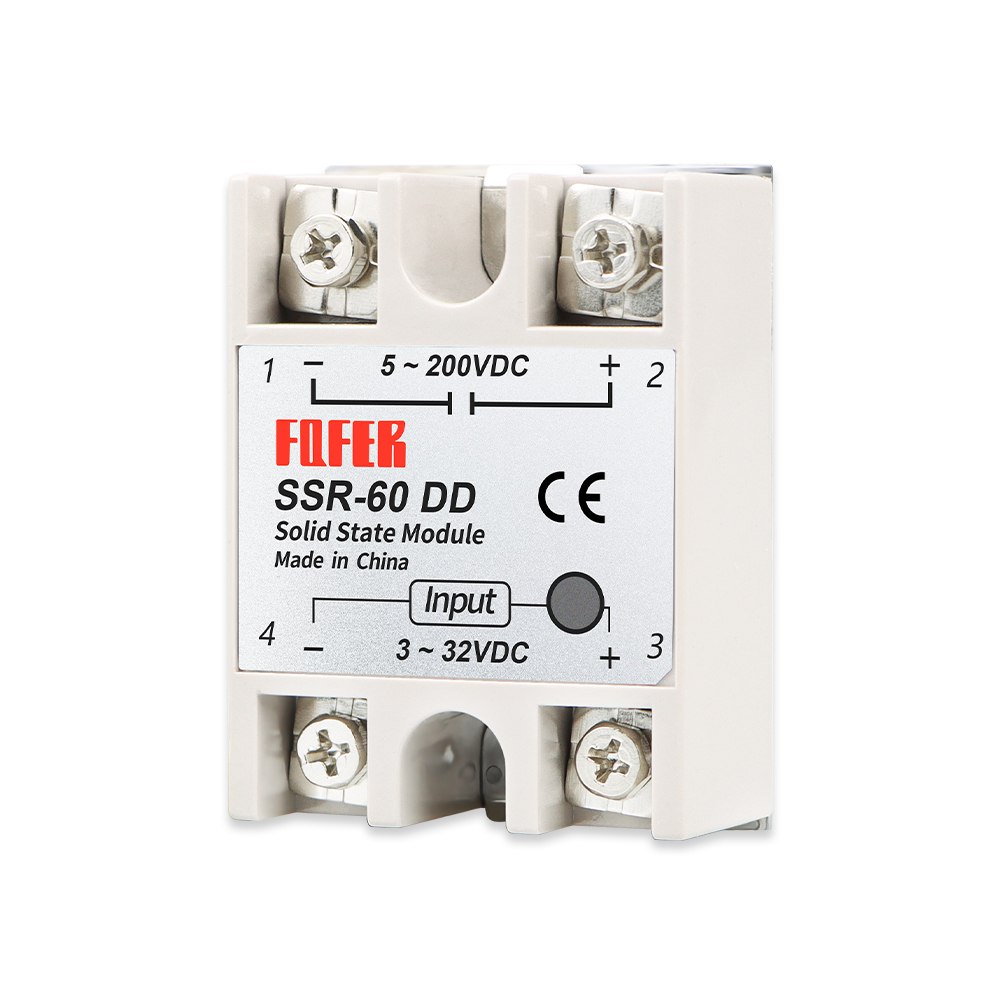

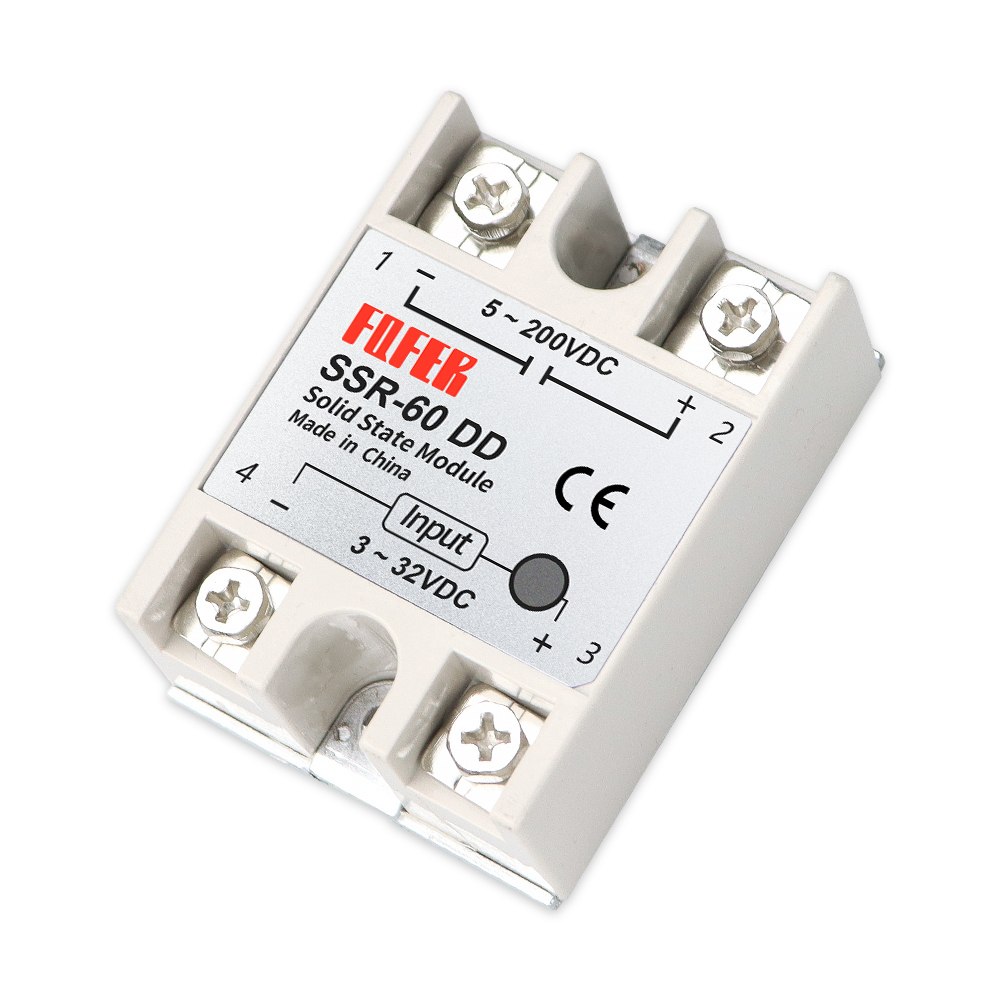

Solid State Relæ SSR DD
FQFER Solid State Relay (SSR) er et elektronisk relæ designet til hurtig, stabil og lydløs switching af DC-belastninger. I modsætning til mekaniske relæer anvender dette SSR halvlederteknologi, hvilket eliminerer bevægelige dele og dermed øger levetid, driftssikkerhed og skifte hastighed markant.
Dette relæ fås i flere strømvarianter fra 10A op til 100A, hvilket gør det velegnet til både små styringsopgaver og krævende industrielle applikationer. Det brede kontrol spændingsområde på 3–32V DC gør det ideelt til direkte integration med mikrocontrollere som Arduino, ESP32 og PLC-systemer.
SSR’en er særligt velegnet til applikationer som:
– Automatisering og industriel styring
– Temperaturkontrol (fx varmelegemer)
– LED- og strømstyring
– Batterisystemer og DC loads
– Smart home og IoT-løsninger
Med en hurtig on/off-tid på ≤10 ms kan relæet reagere næsten øjeblikkeligt, hvilket er essentielt i præcise styringssystemer. Den lave spændings drop (≤1.6V) sikrer effektiv drift med minimal energitab.
Det robuste design gør relæet driftssikkert i temperaturer fra -30°C til +70°C, hvilket gør det egnet til både indendørs og udendørs installationer i krævende miljøer.
Tekniske specifikationer
– Produkttype: Solid State Relay (SSR)
– Model serie: FQFER
– Strømkapacitet: 10A–100A (afhængig af variant)

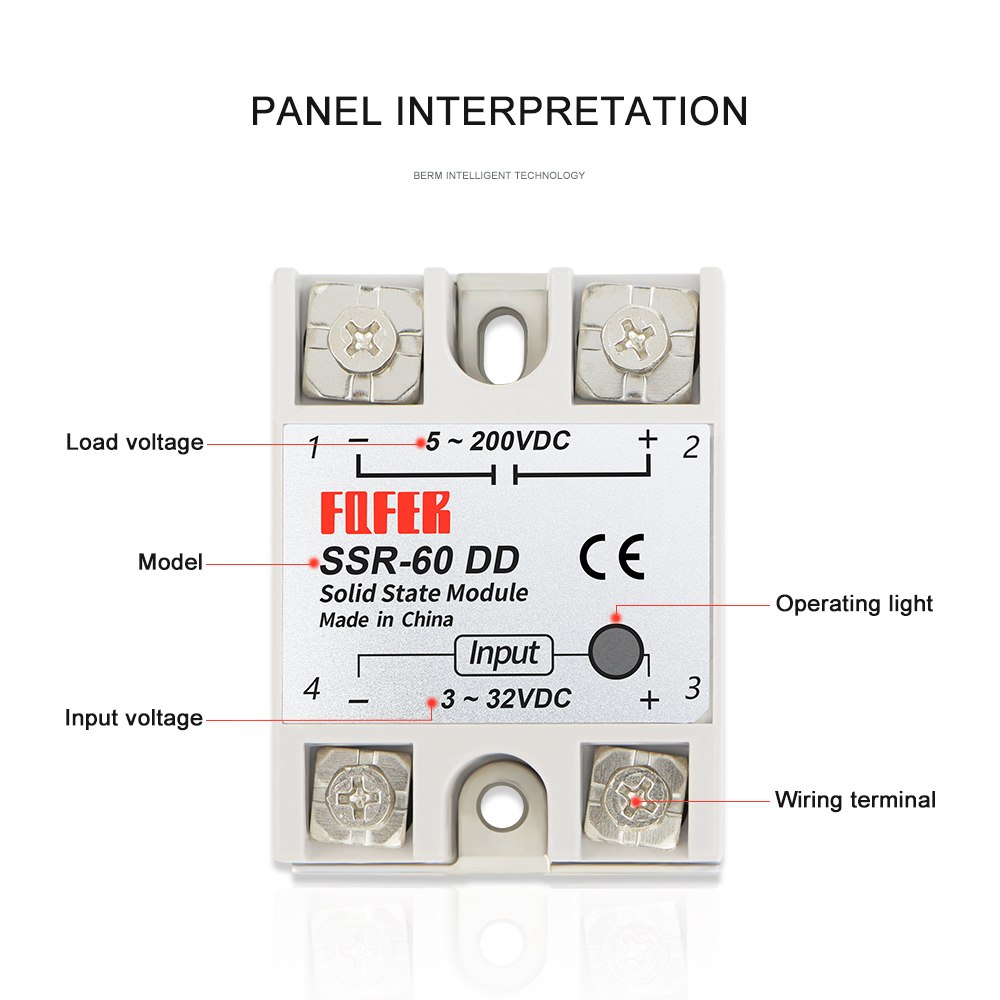

– Kontrolspænding: 3–32V DC
– Kontrol strøm: 3–35 mA
– Belastnings spænding: 5–200V DC
– Spændingsfald (on-state): ≤ 1.6V
– On/off tid: ≤ 10 ms
– Temperaturområde: -30°C til +70°C
– Type: DC-DC relæ

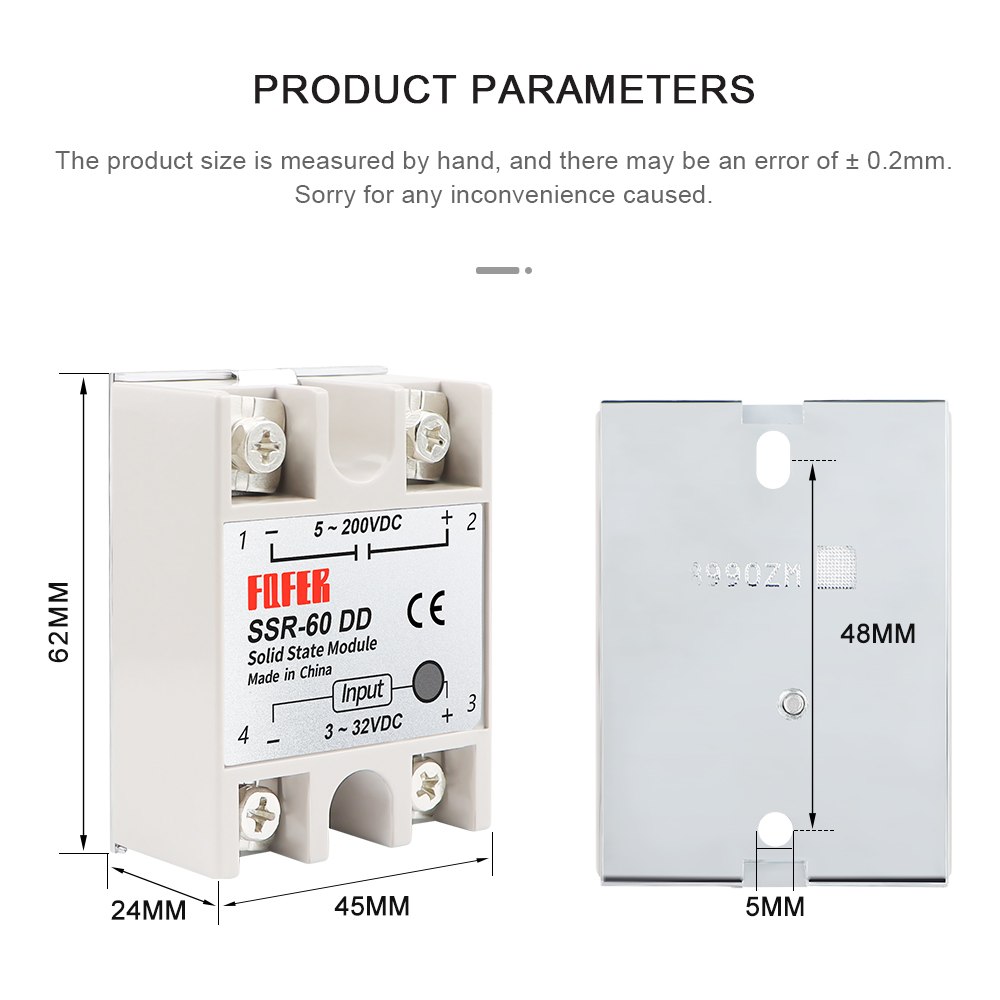

– Vægt: ca. 0.1 kg
– Montering: Panelmontering (skruefastgørelse)
Her er den tekniske forskel:

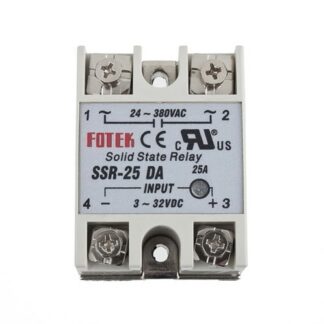

DA (DC til AC): Det mest almindelige. Du bruger et lavt DC-signal (typisk 3-32V fra f.eks. en Arduino eller PLC) til at tænde for en AC-forbruger (f.eks. et varmelegeme eller en motor på 230V).
DD (DC til DC): Her bruger du et DC-signal til at tænde for en DC-belastning. Det bruges ofte i biler, solcelleanlæg eller batteridrevne systemer, hvor alt kører på jævnstrøm.
AA (AC til AC): Her bruger du AC (f.eks. 230V direkte fra kontakten) som styresignal til at tænde for en anden AC-enhed. Det er praktisk, hvis du vil have én kontakt til at tænde for noget andet uden en transformer imellem.
Oversigtstabel:
Type Styresignal (Input) Belastning (Output) Typisk brug
DA DC (Jævnstrøm) AC (Vekselstrøm) Styring af 230V udstyr via elektronik
DD DC (Jævnstrøm) DC (Jævnstrøm) Batterisystemer og DC-motorer
AA AC (Vekselstrøm) AC (Vekselstrøm) Industrielle styringer med 230V signaler
