Beskrivelse

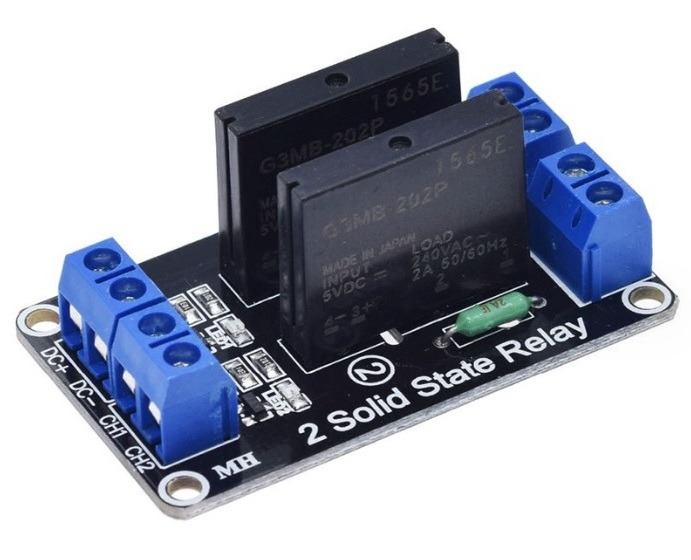

SSR G3MB-202P Solid State Relay Module 2 Channel High Low Level





Produkt

5V solid state relæer 240V 2A, udgang med resistiv sikring 240V 2A.

Størrelse: 80 * 56 * 25 (L * B * H) Vægt: 60 g

Input strømforsyning: 5V DC (160MA)

Input styresignalspænding:

(0-2,5V lavtilstandsrelæ TIL)

(3,3-5V højtilstandsrelæ FRA)

2,54CM pin og blå KF301 terminaler

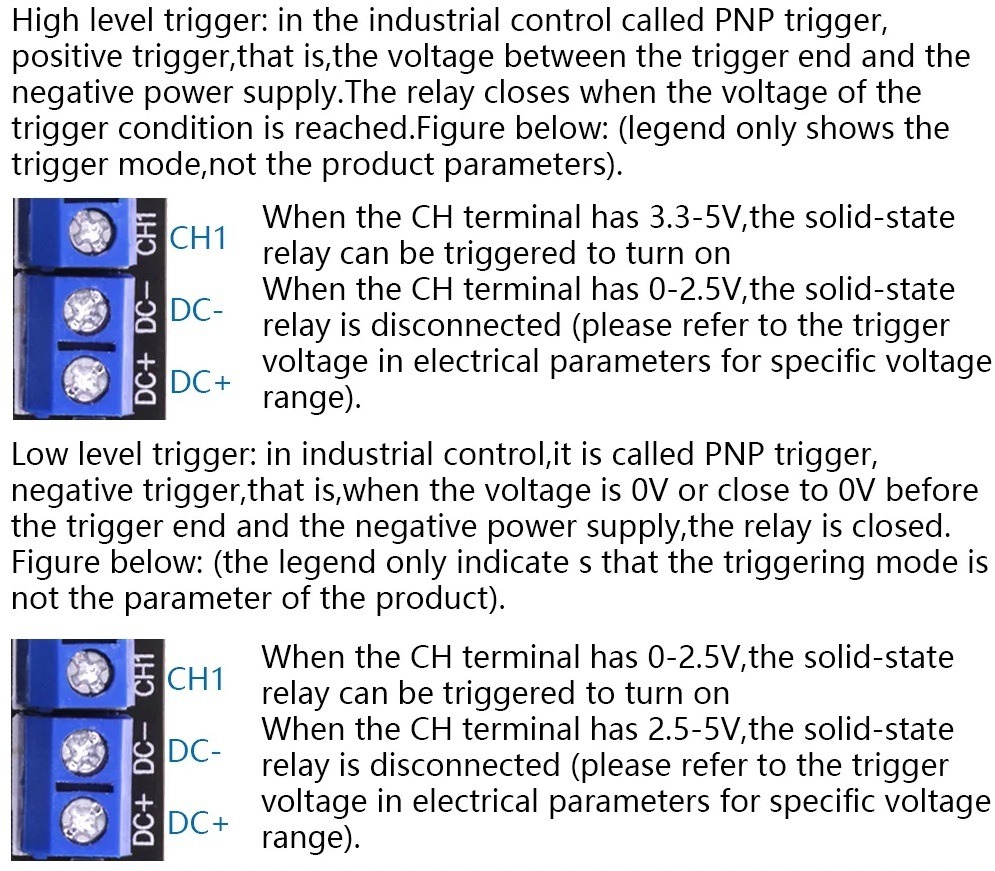

Høj og lav betydning:

Høje signaludløser triggeren refererer til enden (IN) mellem strømforsyningen og den negative elektrode har en fremadspænding, normalt i en positiv trigger- og triggerterminal forbundet til strømforsyningen, når triggerspændingen eller den positive ende har nået triggerspænding, er relæet aktiveret.

Lavspændingsudløser refererer til OV, eller triggerterminalspændingen er lavere end det positive forsyningsspændingssignal for at udløse den negative terminal på strømforsyningen mellem den lave spænding, der kan udløses for at lave relæ, normalt den der udløste en negativ måde med udløser ende af strømforbindelsen, er relæet aktiveret.
