Beskrivelse

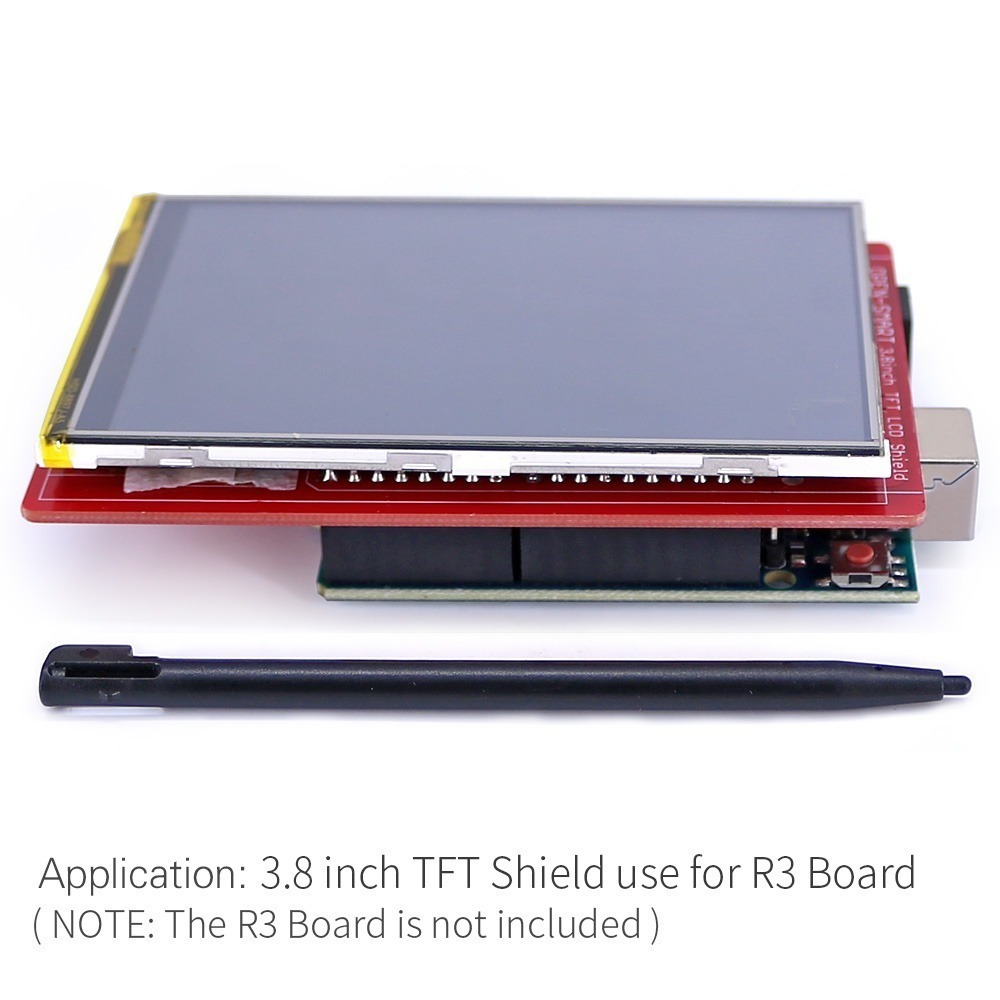

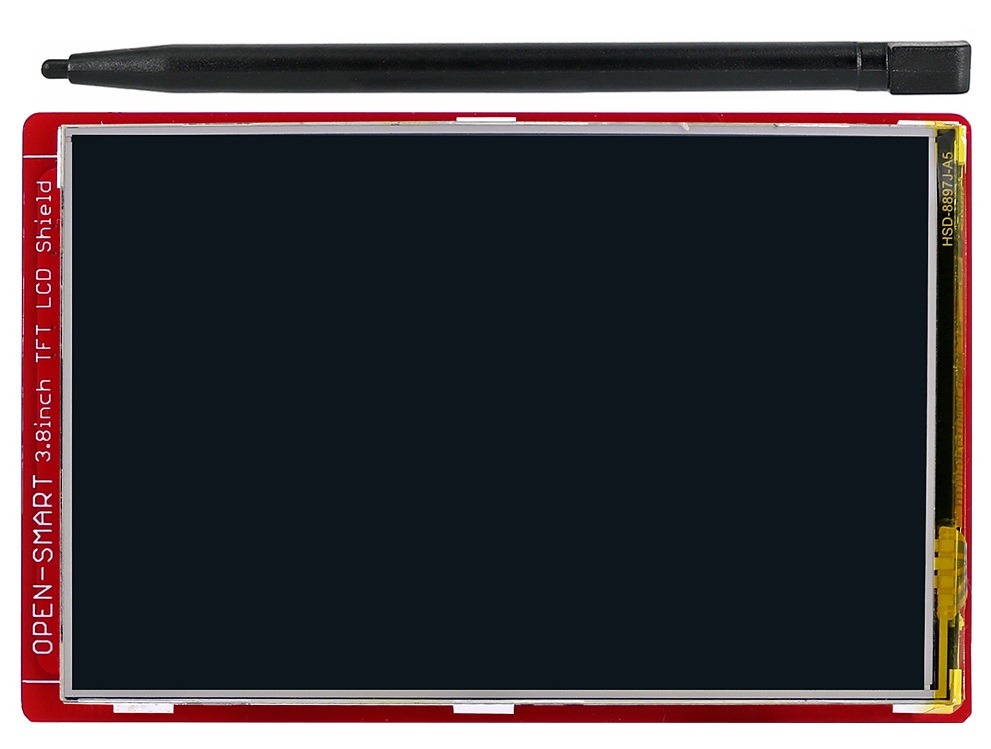

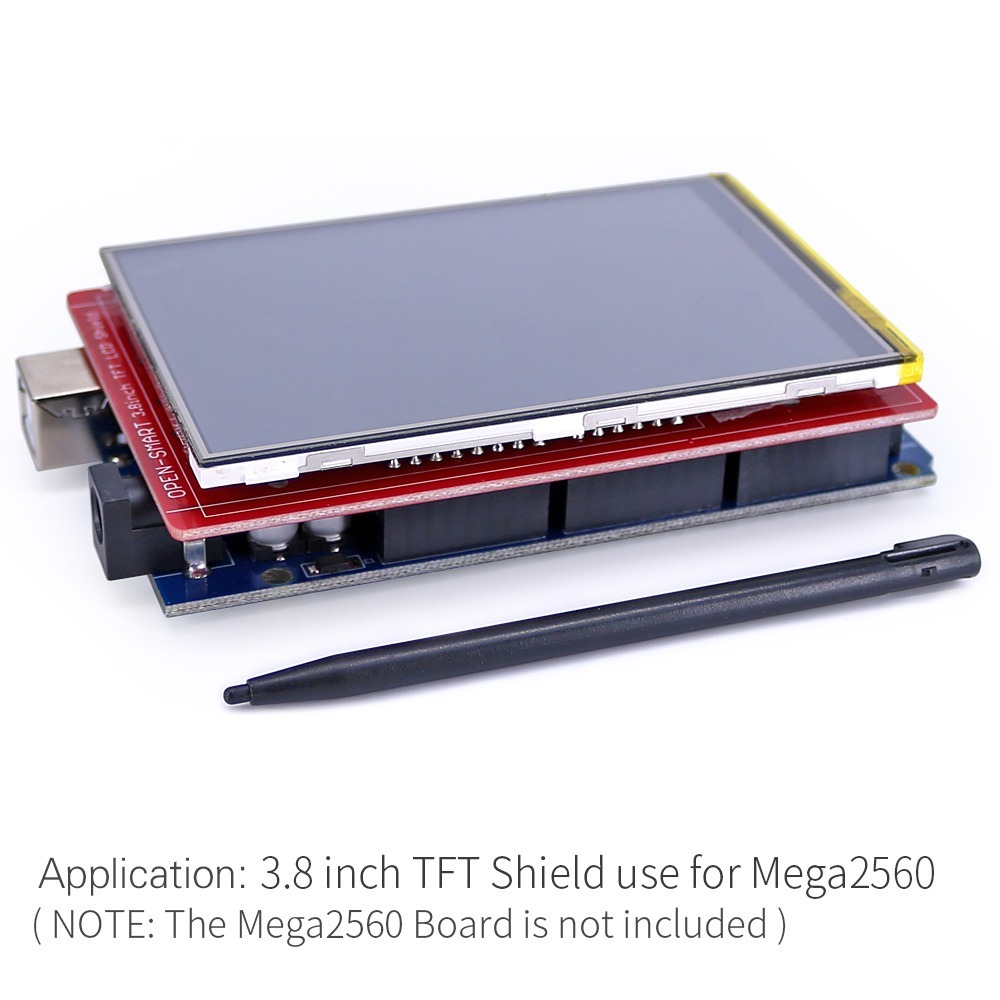

3,8 tommer 320×480 TFT LCD Display Shield Touch Screen med pen til Arduino UNO R3 og MEGA2560





Dette er et 3,8 tommer TFT-berøringsskærmsudvidelseskort, der bruger standard Arduino Shield-interface, og det har god kompatibilitet.

Den integrerer en 3,8-tommer berøringsskærm, TF-kortholder, niveaukonverteringskredsløb, og den sekundære udvikling er nem.

Med NFC-læsermodulet kan du oprette adgangskontrolsystemer med billederne.

Med spændings- og strømsensor kan du lave oscilloskop.

– Kan bruge det direkte til at vise tegn, grafik og billeder i BMP-format. Og berøringsstyring er tilgængelig;

– Kompatibilitet: Da SD-kortet er forbundet til SPI-ben på ICSP-interface, er det kompatibelt med Arduino.

Og den er også kompatibel med OPEN-SMART ONE R3 / Mega2560-kort.

– Berøringsskærmtype: resistiv berøringsskærm.

– Touch Pen: længden er 9 cm;

– Opløsning: 320×480;

– Skærmstørrelse: 3,8 tommer;

– Driftsspænding: 5V;

– Logisk niveau: 5V / 3,3V;

– Indbygget 3,3V / 300mA regulatorkredsløb;

– Driftsstrøm: maksimum er 150mA

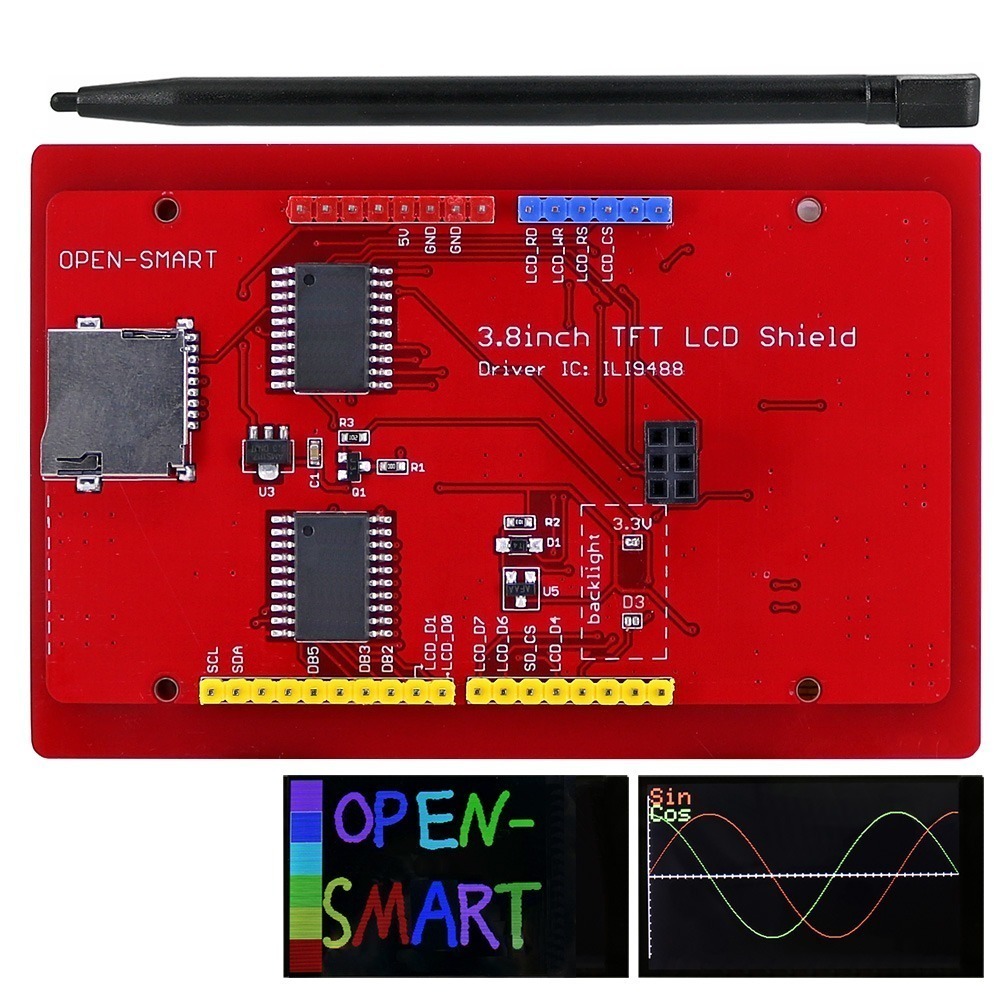

– Brug A0 ~ A3 stifterne, D4 ​​~ D13 stifter. Og I2C interface, D0 / D1 / D2 / D3 er tilgængelig.

– Onboard Micro SD slot, understøtter Micro SD / TF-kort;

– Meget velegnet til digital fotoramme, oscilloskop, funktionsgenerator, detektionssystemmonitor;

Driver-IC: ILI9488

Delliste:

1 x Skjold

1 x berøringspen
